碎石垫层施工方案

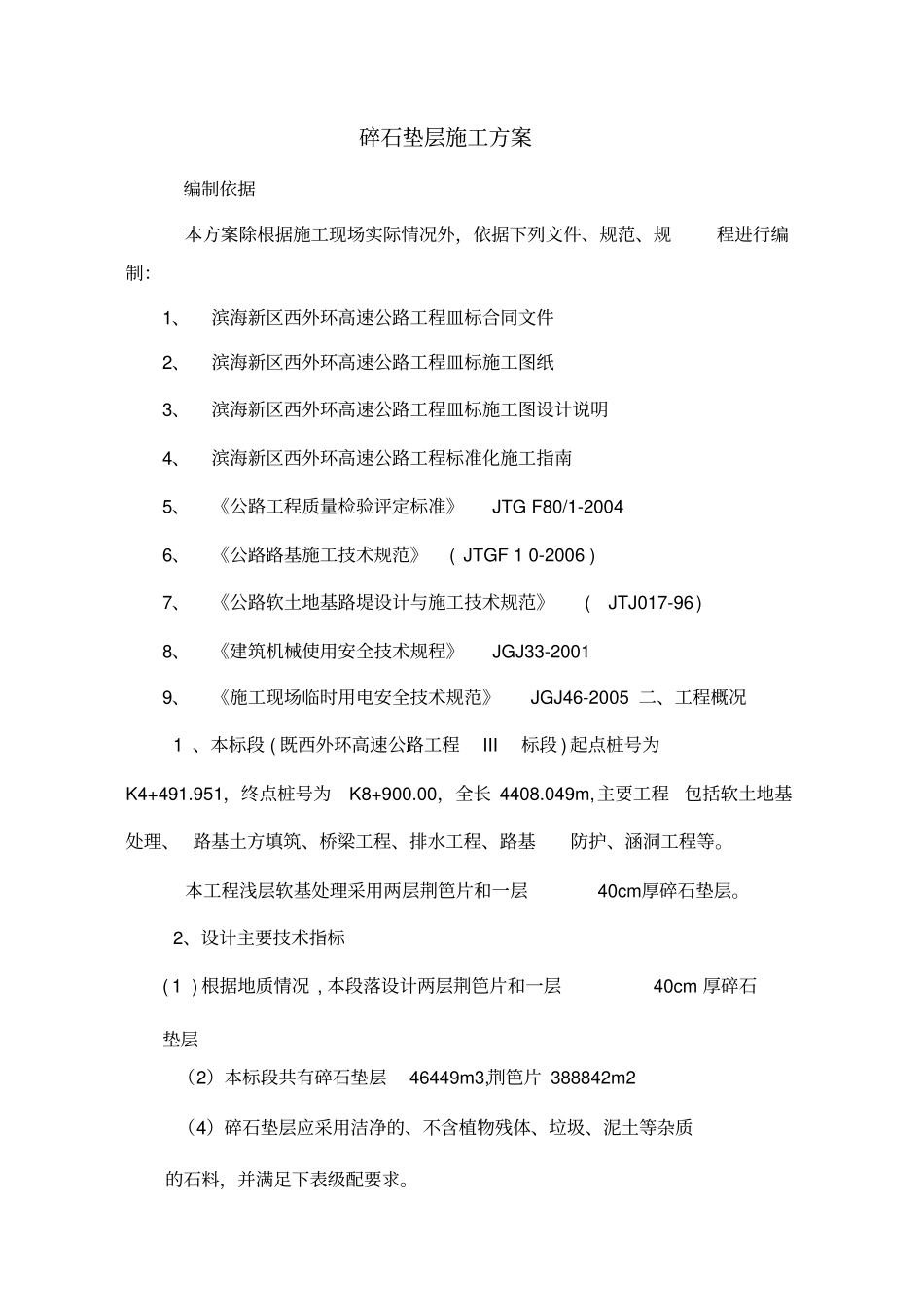

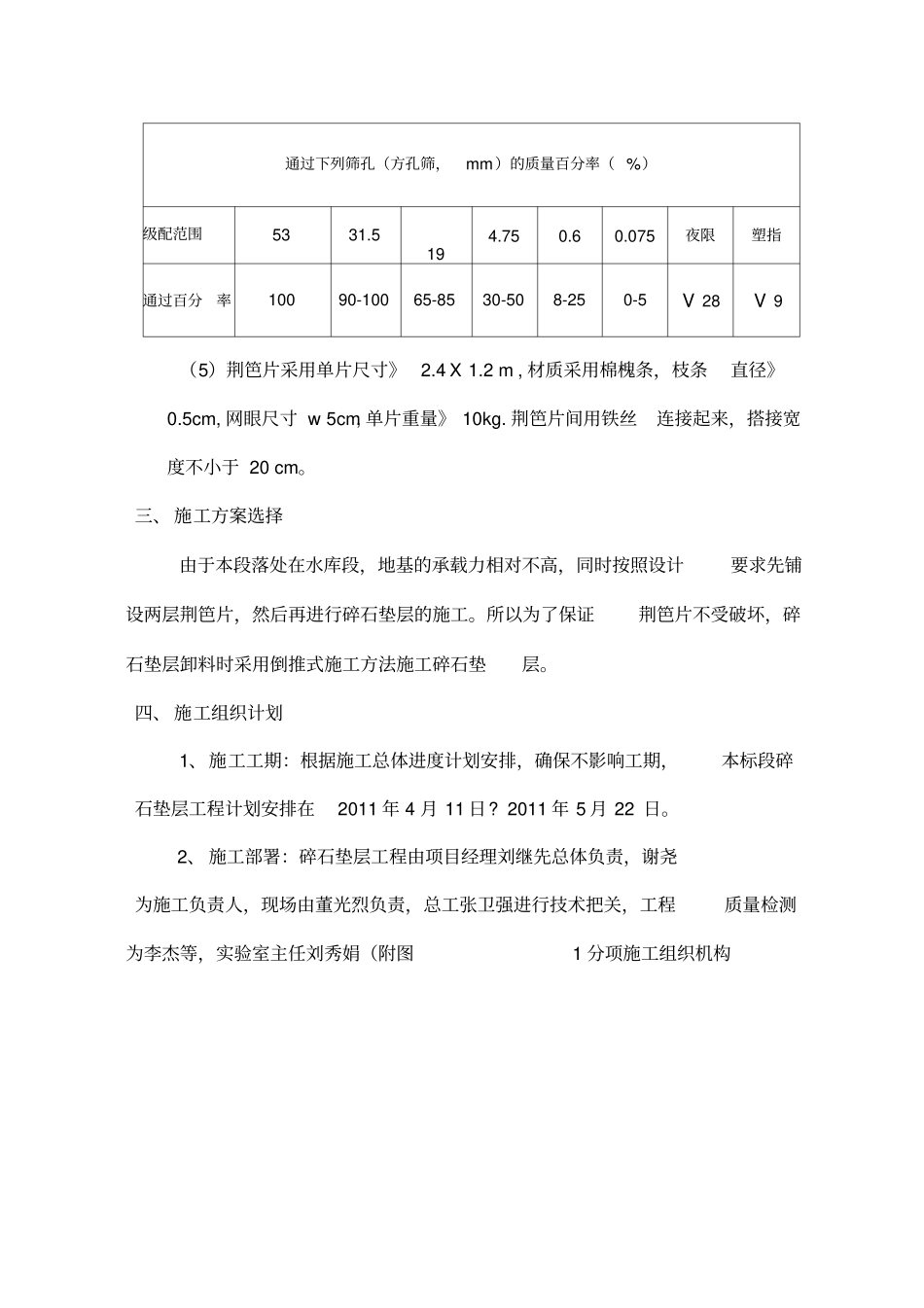

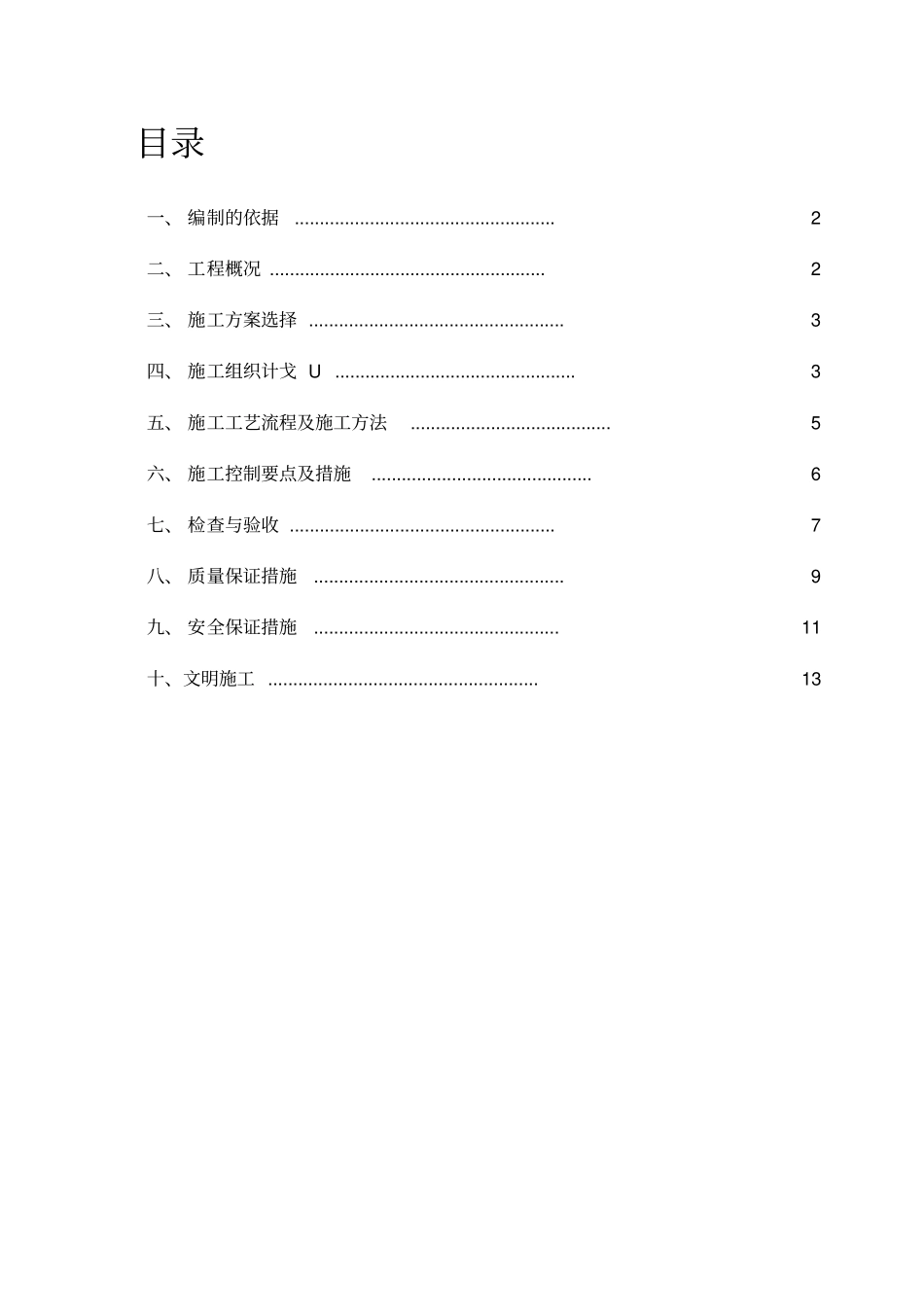

目录一、 编制的依据 .................................................... 2二、 工程概况 ....................................................... 2三、 施工方案选择 ................................................... 3四、 施工组织计戈 U ................................................ 3五、 施工工艺流程及施工方法 ........................................ 5六、 施工控制要点及措施 ............................................ 6七、 检查与验收 ..................................................... 7八、 质量保证措施 .................................................. 9九、 安全保证措施 ................................................. 11十、文明施工 ...................................................... 13碎石垫层施工方案编制依据本方案除根据施工现场实际情况外，依据下列文件、规范、规程进行编制：1、滨海新区西外环高速公路工程皿标合同文件2、滨海新区西外环高速公路工程皿标施工图纸3、滨海新区西外环高速公路工程皿标施工图设计说明4、滨海新区西外环高速公路工程标准化施工指南5、《公路工程质量检验评定标准》JTG F80/1-20046、《公路路基施工技术规范》 ( JTGF 1 0-2006 ) 7、《公路软土地基路堤设计与施工技术规范》 ( JTJ017-96) 8、《建筑机械使用安全技术规程》JGJ33-20019、《施工现场临时用电安全技术规范》JGJ46-2005 二、工程概况1 、本标段 ( 既西外环高速公路工程III 标段 ) 起点桩号为K4+491.951，终点桩号为K8+900.00，全长 4408.049m,主要工程包括软土地基处理、 路基土方填筑、桥梁工程、排水工程、路基防护、涵洞工程等。本工程浅层软基处理采用两层荆笆片和一层40cm厚碎石垫层。2、设计主要技术指标( 1 ) 根据地质情况 , 本段落设计两层荆笆片和一层40cm 厚碎石垫层（2）本标段共有碎石垫层46449m3,荆笆片 388842m2（4）碎石垫层应采用洁净的、不含植物残体、垃圾、泥土等杂质的石料，并满足下表级配要求。通过下列筛孔（方孔筛，mm）的质量百分率（ %）级配范围5331.5194.750.60.075夜限塑指通过百分率10090-10065-8530-508-250-5V 28V 9（5）荆笆片采用单片尺寸》 2.4 X 1.2 m , 材质采用棉槐条，枝条直径》0.5cm, 网眼尺寸 w 5cm, 单片重量》 10kg. 荆笆片间用铁丝连接起来，搭接宽度...
