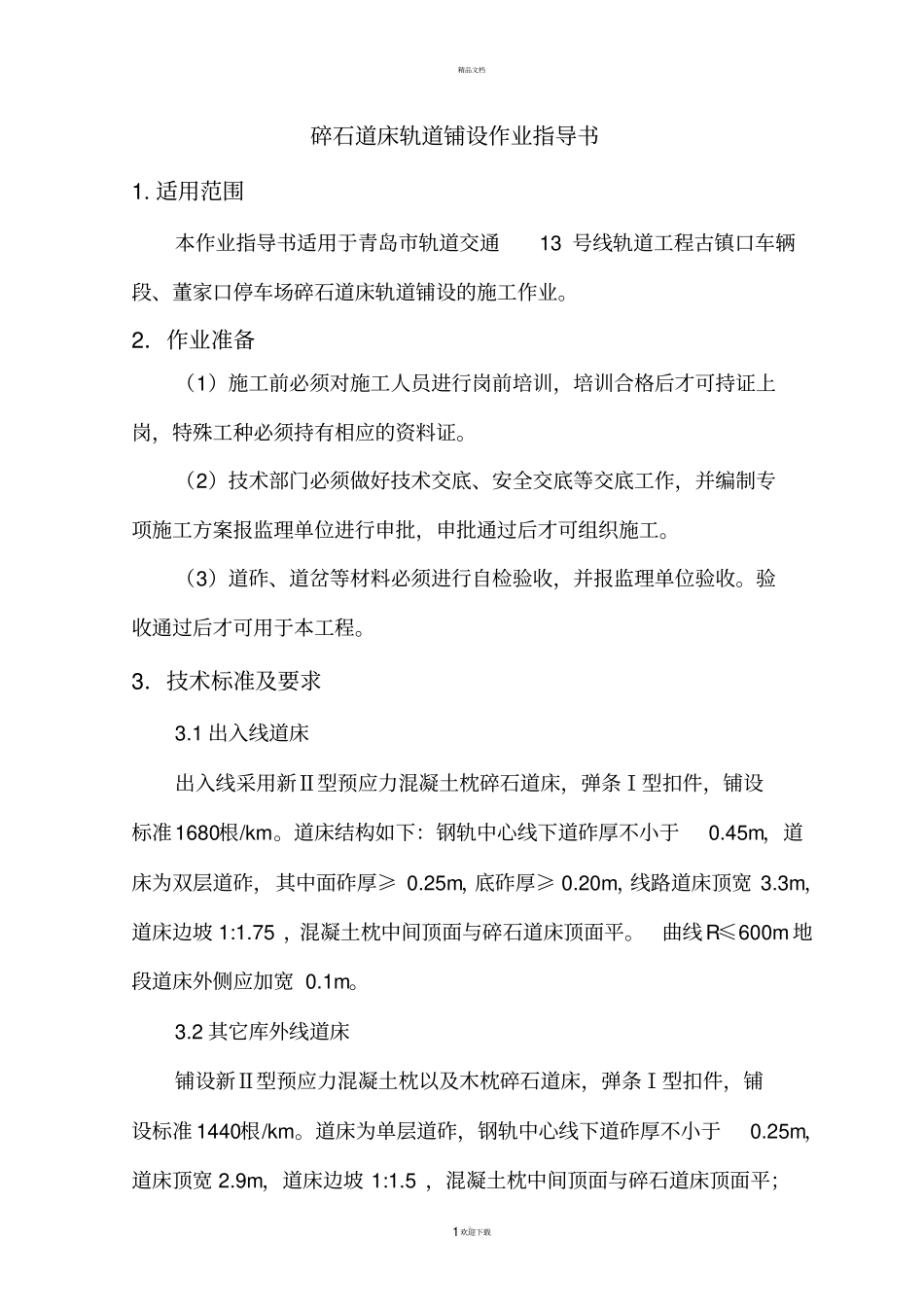

碎石道床轨道铺设作业指导书

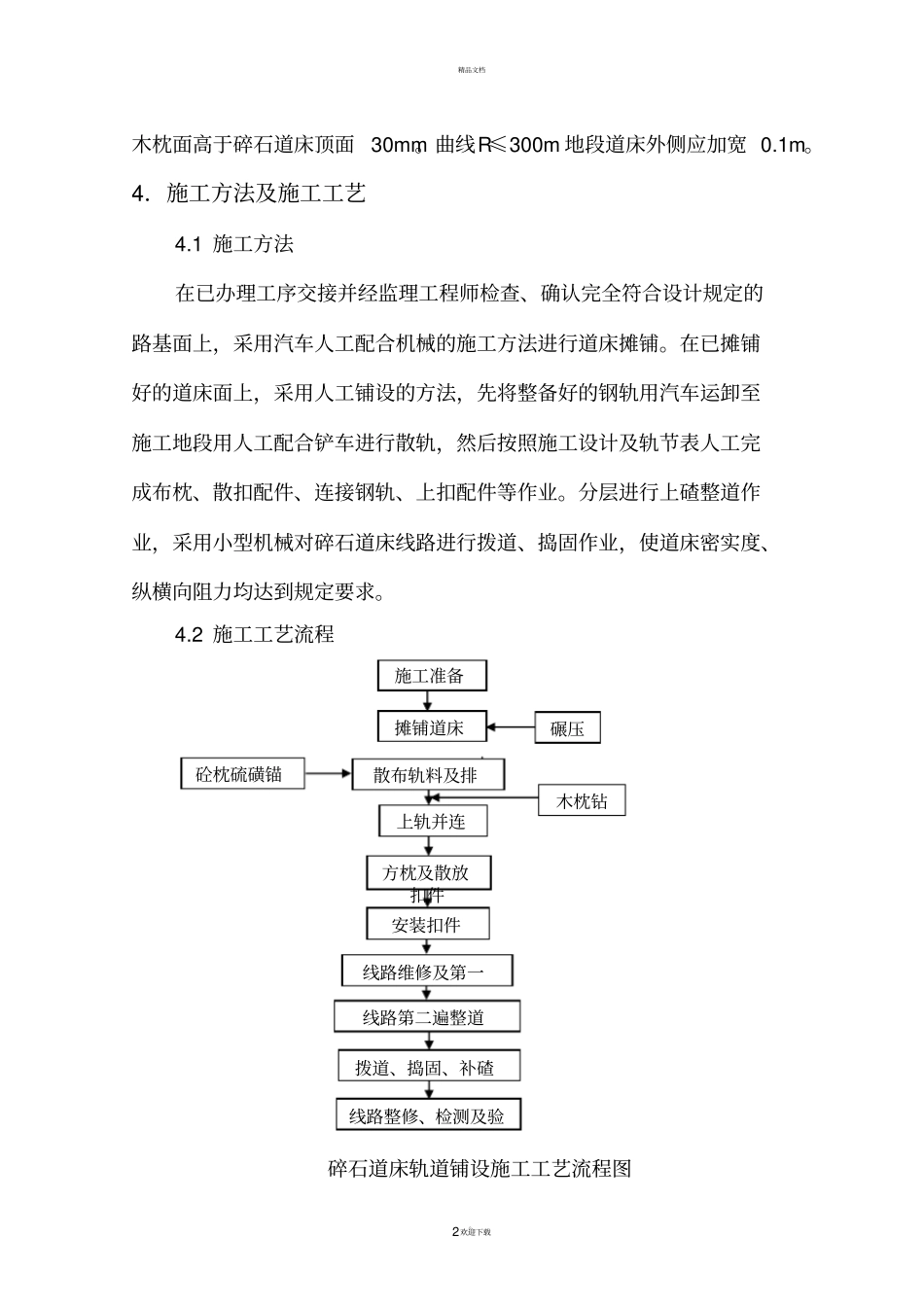

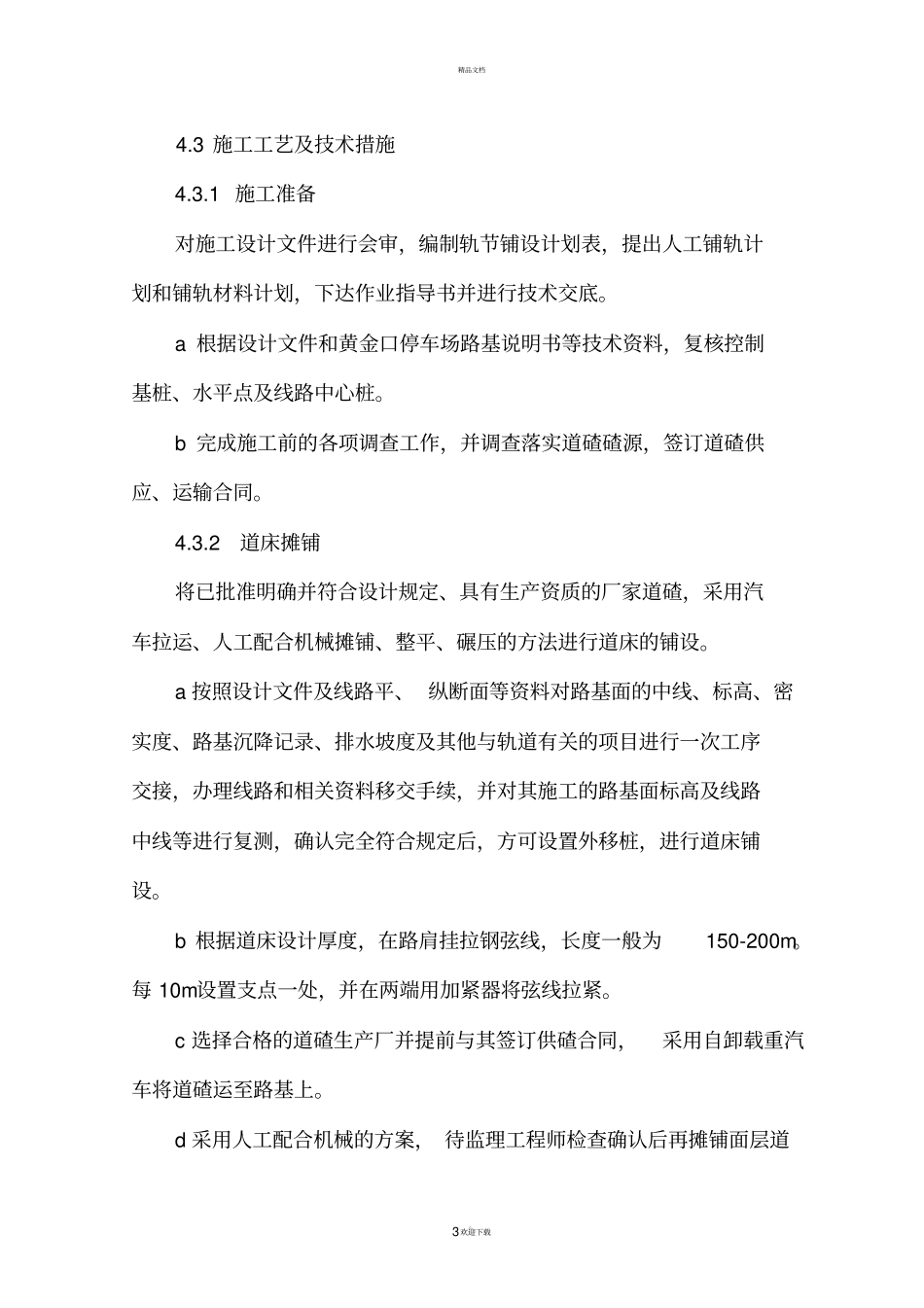

精品文档。1欢迎下载碎石道床轨道铺设作业指导书1. 适用范围本作业指导书适用于青岛市轨道交通13 号线轨道工程古镇口车辆段、董家口停车场碎石道床轨道铺设的施工作业。2．作业准备（1）施工前必须对施工人员进行岗前培训，培训合格后才可持证上岗，特殊工种必须持有相应的资料证。（2）技术部门必须做好技术交底、安全交底等交底工作，并编制专项施工方案报监理单位进行申批，申批通过后才可组织施工。（3）道砟、道岔等材料必须进行自检验收，并报监理单位验收。验收通过后才可用于本工程。3．技术标准及要求3.1 出入线道床出入线采用新Ⅱ型预应力混凝土枕碎石道床，弹条Ⅰ型扣件，铺设标准1680根/km。道床结构如下：钢轨中心线下道砟厚不小于0.45m，道床为双层道砟，其中面砟厚≥ 0.25m，底砟厚≥ 0.20m，线路道床顶宽 3.3m，道床边坡 1:1.75 ，混凝土枕中间顶面与碎石道床顶面平。曲线R≤600m 地段道床外侧应加宽 0.1m。3.2 其它库外线道床铺设新Ⅱ型预应力混凝土枕以及木枕碎石道床，弹条Ⅰ型扣件，铺设标准 1440根/km。道床为单层道砟，钢轨中心线下道砟厚不小于0.25m，道床顶宽 2.9m，道床边坡 1:1.5 ，混凝土枕中间顶面与碎石道床顶面平；精品文档。2欢迎下载木枕面高于碎石道床顶面30mm。曲线R≤300m 地段道床外侧应加宽 0.1m。4．施工方法及施工工艺4.1 施工方法在已办理工序交接并经监理工程师检查、确认完全符合设计规定的路基面上，采用汽车人工配合机械的施工方法进行道床摊铺。在已摊铺好的道床面上，采用人工铺设的方法，先将整备好的钢轨用汽车运卸至施工地段用人工配合铲车进行散轨，然后按照施工设计及轨节表人工完成布枕、散扣配件、连接钢轨、上扣配件等作业。分层进行上碴整道作业，采用小型机械对碎石道床线路进行拨道、捣固作业，使道床密实度、纵横向阻力均达到规定要求。4.2 施工工艺流程碎石道床轨道铺设施工工艺流程图施工准备碾压线路整修、检测及验拨道、捣固、补碴摊铺道床散布轨料及排砼枕硫磺锚木枕钻安装扣件线路维修及第一线路第二遍整道方枕及散放扣件上轨并连精品文档。3欢迎下载4.3 施工工艺及技术措施4.3.1 施工准备对施工设计文件进行会审，编制轨节铺设计划表，提出人工铺轨计划和铺轨材料计划，下达作业指导书并进行技术交底。a 根据设计文件和黄金口停车场路基说明书等技术资料，复核控制基桩、水平点及线路中心桩。b 完成施工前的各项调查工作，并调查落实道碴碴源，签订道碴...
