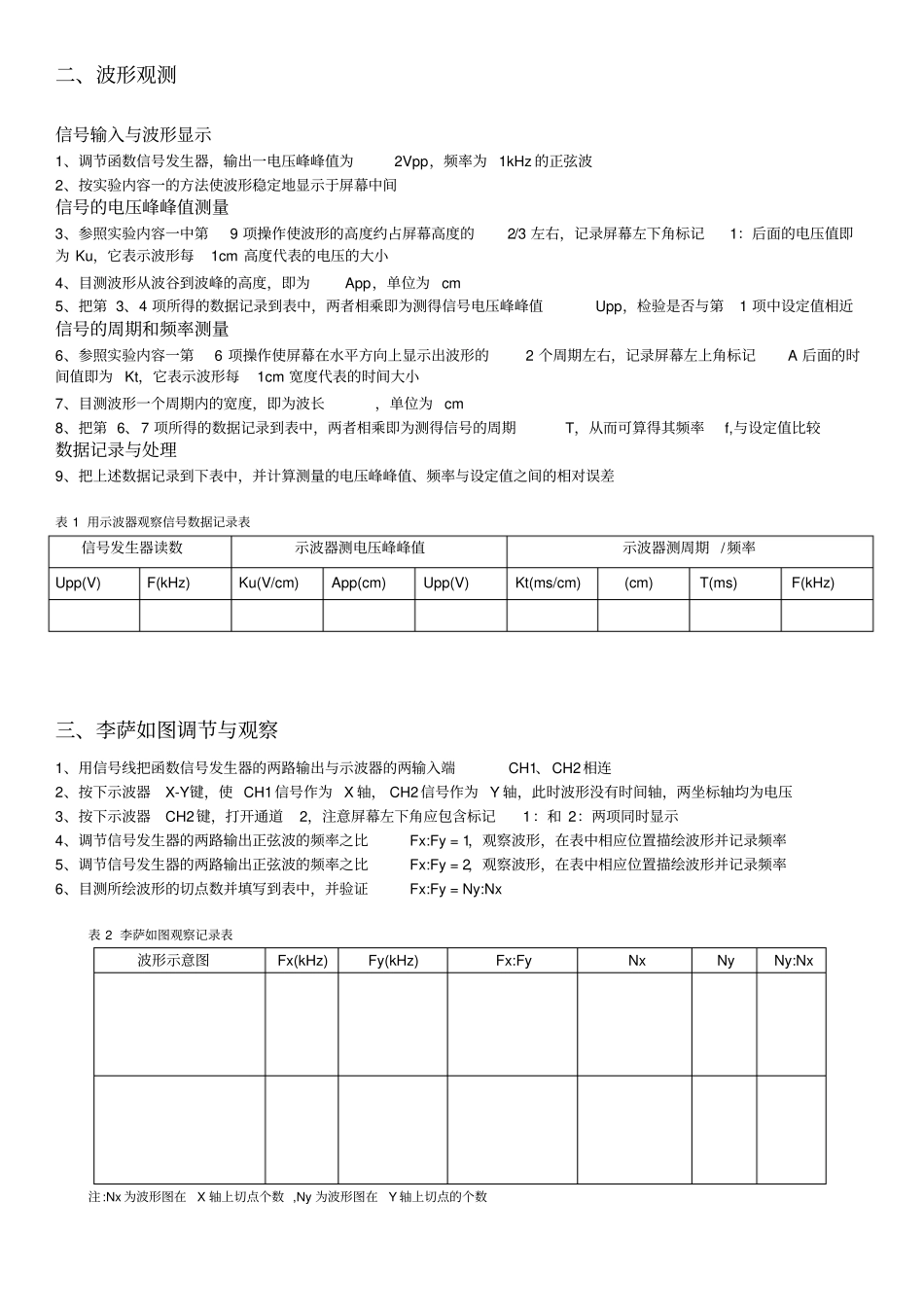

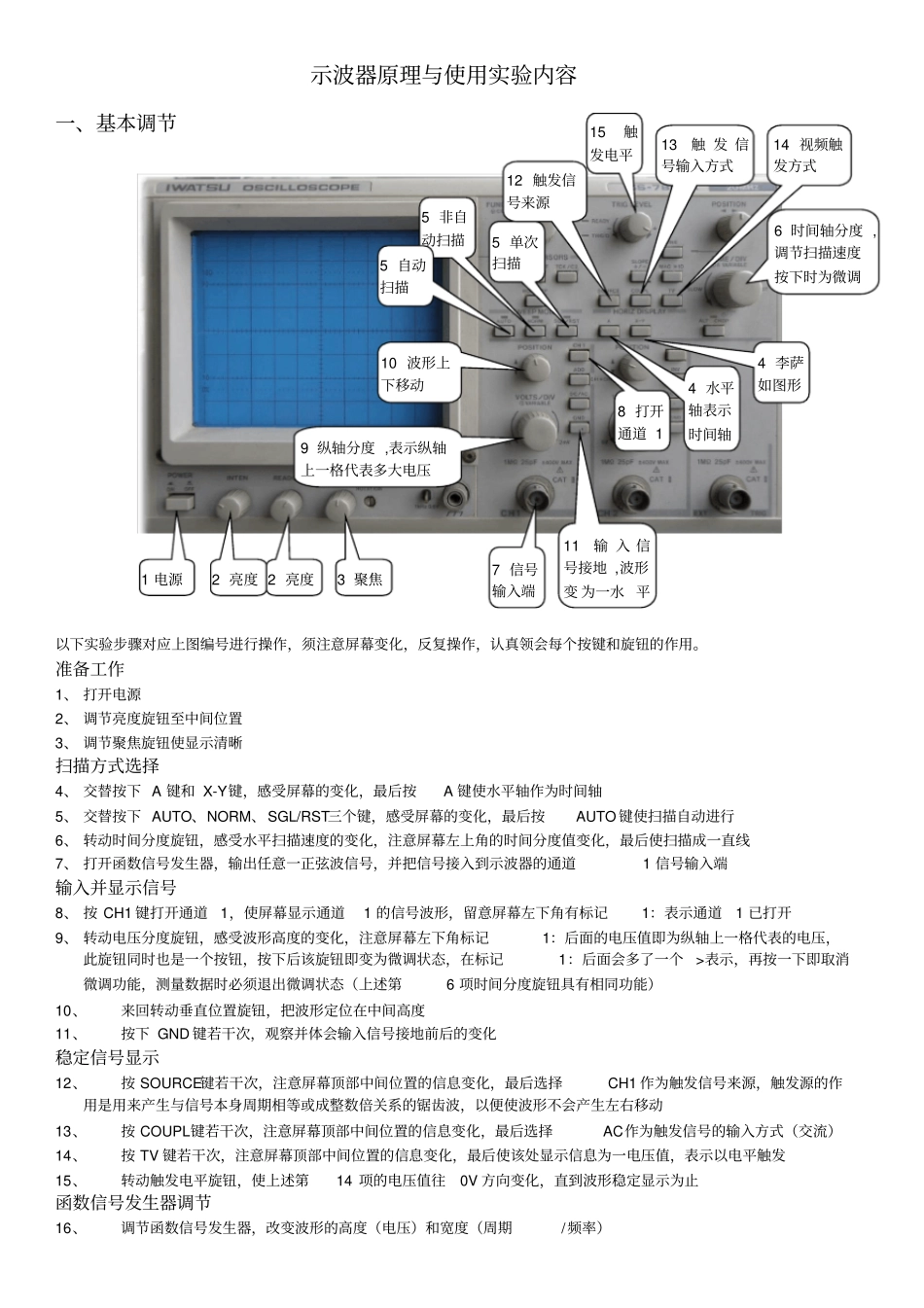

示波器原理与使用实验内容一、基本调节以下实验步骤对应上图编号进行操作，须注意屏幕变化，反复操作，认真领会每个按键和旋钮的作用。准备工作1、 打开电源2、 调节亮度旋钮至中间位置3、 调节聚焦旋钮使显示清晰扫描方式选择4、 交替按下 A 键和 X-Y键，感受屏幕的变化，最后按A 键使水平轴作为时间轴5、 交替按下 AUTO、NORM、SGL/RST三个键，感受屏幕的变化，最后按AUTO 键使扫描自动进行6、 转动时间分度旋钮，感受水平扫描速度的变化，注意屏幕左上角的时间分度值变化，最后使扫描成一直线7、 打开函数信号发生器，输出任意一正弦波信号，并把信号接入到示波器的通道1 信号输入端输入并显示信号8、 按 CH1 键打开通道1，使屏幕显示通道1 的信号波形，留意屏幕左下角有标记1：表示通道1 已打开9、 转动电压分度旋钮，感受波形高度的变化，注意屏幕左下角标记1：后面的电压值即为纵轴上一格代表的电压，此旋钮同时也是一个按钮，按下后该旋钮即变为微调状态，在标记1：后面会多了一个>表示，再按一下即取消微调功能，测量数据时必须退出微调状态（上述第6 项时间分度旋钮具有相同功能）10、来回转动垂直位置旋钮，把波形定位在中间高度11、按下 GND 键若干次，观察并体会输入信号接地前后的变化稳定信号显示12、按 SOURCE键若干次，注意屏幕顶部中间位置的信息变化，最后选择CH1 作为触发信号来源，触发源的作用是用来产生与信号本身周期相等或成整数倍关系的锯齿波，以便使波形不会产生左右移动13、按 COUPL键若干次，注意屏幕顶部中间位置的信息变化，最后选择AC作为触发信号的输入方式（交流）14、按 TV 键若干次，注意屏幕顶部中间位置的信息变化，最后使该处显示信息为一电压值，表示以电平触发15、转动触发电平旋钮，使上述第14 项的电压值往0V 方向变化，直到波形稳定显示为止函数信号发生器调节16、调节函数信号发生器，改变波形的高度（电压）和宽度（周期/频率）1 电源2 亮度 2 亮度3 聚焦4 水平轴表示时间轴4 李萨如图形5 单次扫描5 非自动扫描5 自动扫描6 时间轴分度 ,调节扫描速度按下时为微调7 信号输入端8 打开通道 19 纵轴分度 ,表示纵轴上一格代表多大电压10 波形上下移动11 输 入 信号接地 ,波形变 为一水 平12 触发信号来源13 触 发 信号输入方式14 视频触发方式15 触发电平二、波形观测信号输入与波形显示1、调节函数信号发生器，输出一电压峰峰值为2Vpp，频...
