焊接方案样本

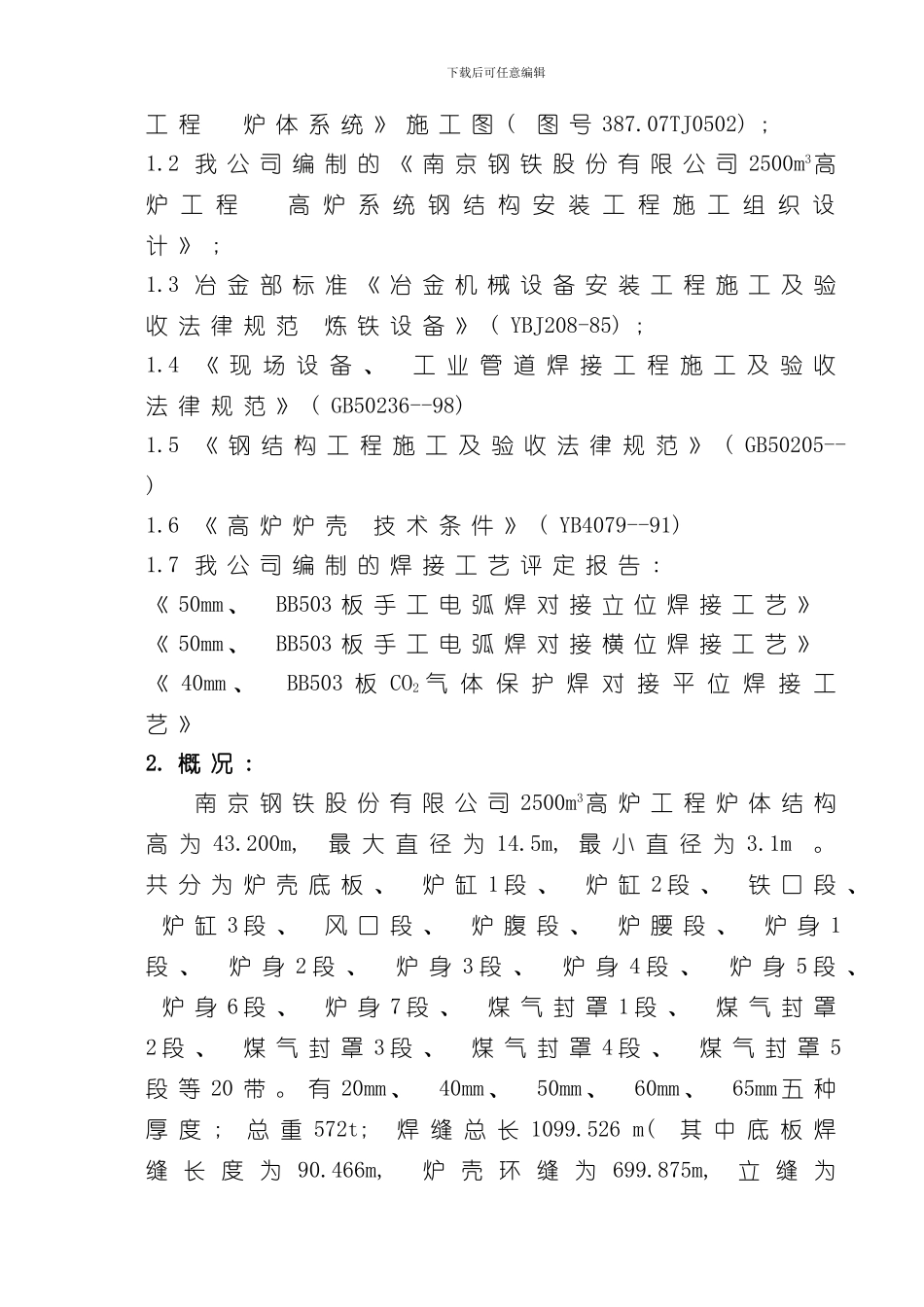

南 钢 新 2 号 高 炉 2500m3工 程炉 体 系 统 焊 接 方 案编 制 人 :审 核 人 :批 准 人 :十 九 冶 南 钢 项 目 部 4 月1. 编 制 依 据 : 1.1 重 院 提 供 的 《 南 京 钢 铁 股 份 有 限 公 司 2500m3高 炉下载后可任意编辑工 程 炉 体 系 统 》 施 工 图 ( 图 号 387.07TJ0502) ; 1.2 我 公 司 编 制 的 《 南 京 钢 铁 股 份 有 限 公 司 2500m3高炉 工 程 高 炉 系 统 钢 结 构 安 装 工 程 施 工 组 织 设计 》 ; 1.3 冶 金 部 标 准 《 冶 金 机 械 设 备 安 装 工 程 施 工 及 验收 法 律 规 范 炼 铁 设 备 》 ( YBJ208-85) ; 1.4 《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收法 律 规 范 》 ( GB50236--98) 1.5 《 钢 结 构 工 程 施 工 及 验 收 法 律 规 范 》 ( GB50205-- ) 1.6 《 高 炉 炉 壳 技 术 条 件 》 ( YB4079--91) 1.7 我 公 司 编 制 的 焊 接 工 艺 评 定 报 告 : 《 50mm 、 BB503 板 手 工 电 弧 焊 对 接 立 位 焊 接 工 艺 》《 50mm 、 BB503 板 手 工 电 弧 焊 对 接 横 位 焊 接 工 艺 》《 40mm 、 BB503 板 CO2 气 体 保 护 焊 对 接 平 位 焊 接 工艺 》2. 概 况 : 南 京 钢 铁 股 份 有 限 公 司 2500m3高 炉 工 程 炉 体 结 构高 为 43.200m, 最 大 直 径 为 14.5m, 最 小 直 径 为 3.1m 。共 分 为 炉 壳 底 板 、 炉 缸 1 段 、 炉 缸 2 段 、 铁 口 段 、 炉 缸 3 段 、 风 口 段 、 炉 腹 段 、 炉 腰 段 、 炉 身 1段 、 炉 身 2 段 、 炉 身 3 段 、 炉 身 4 段 、 炉 身 5 段 、 炉 身 6 段 、 炉 身 7 段 、 煤 气 封 罩 1 段 、 煤 气 封 罩2 段 、 煤 气 封 罩 3 段 、 煤 气 封 罩 4 段 、 煤 气 封 罩 5段 等 20 带 。 有 20mm 、 40mm 、 50mm 、 60mm 、 65mm 五 种厚 度 ; 总 重 572t; 焊 缝 总 长 1099.526 m( 其 中 底 板 焊缝 长 度 为 90.466m, 炉 壳 环 缝 为 699.875m, 立 缝 为...
