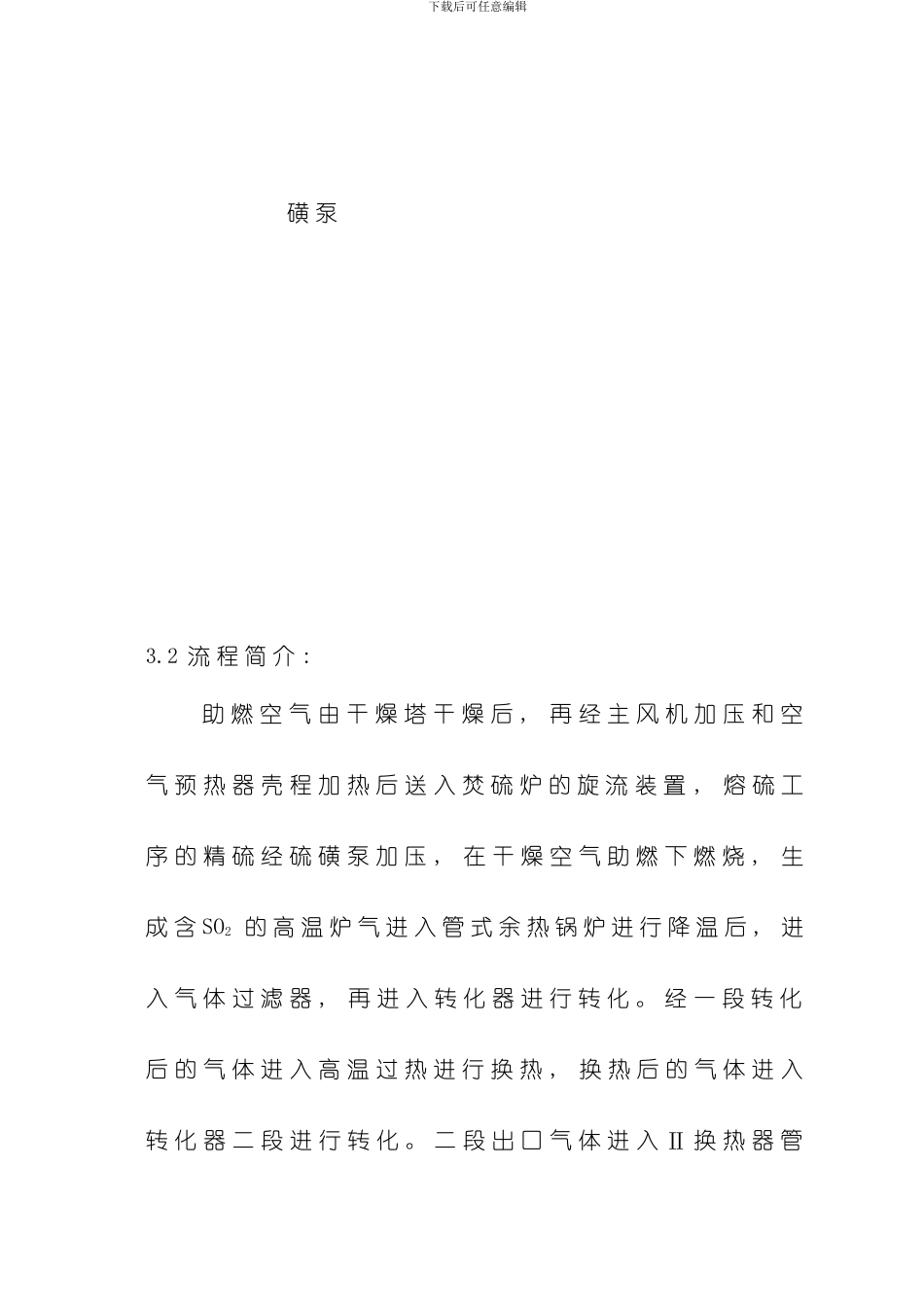

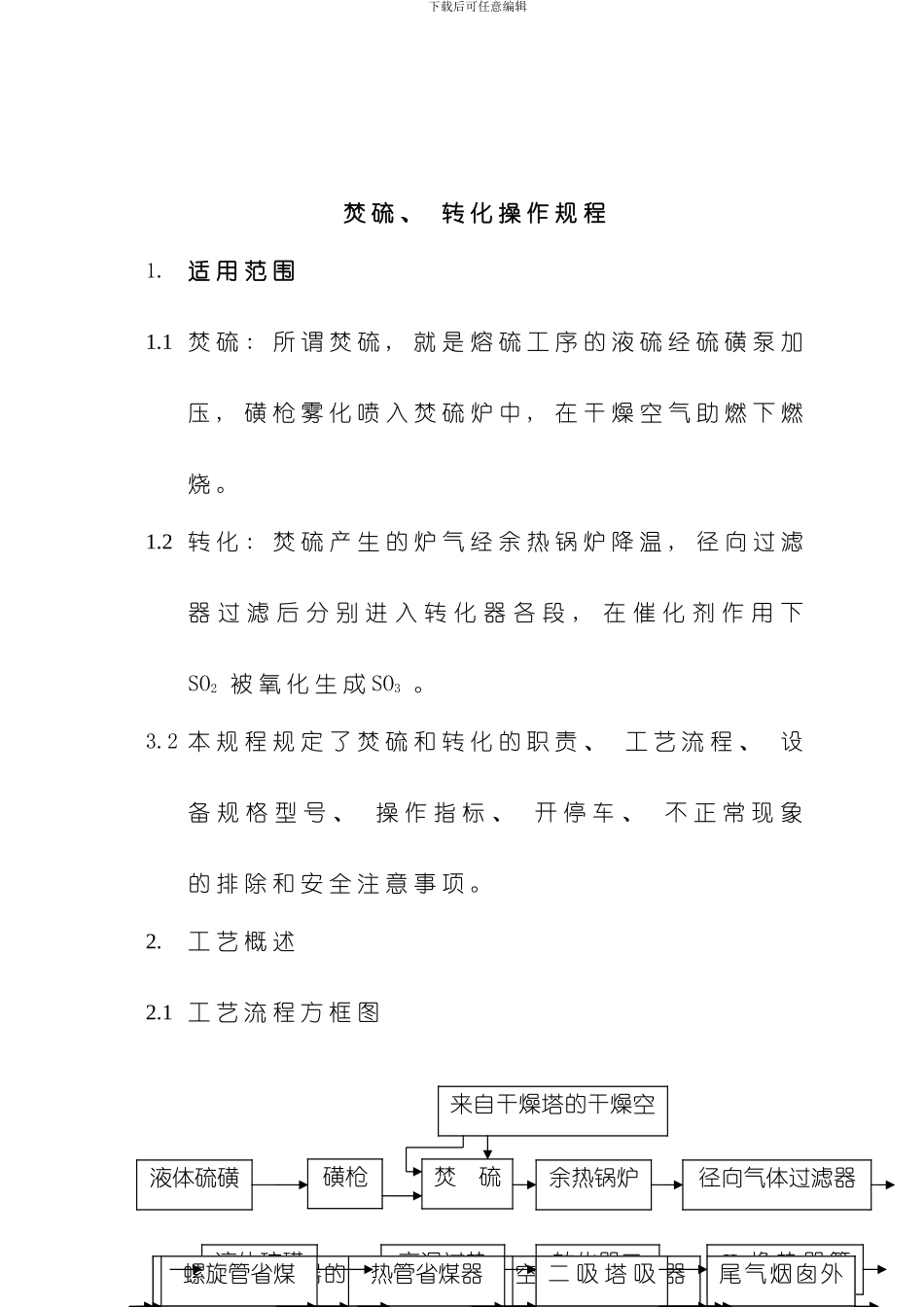

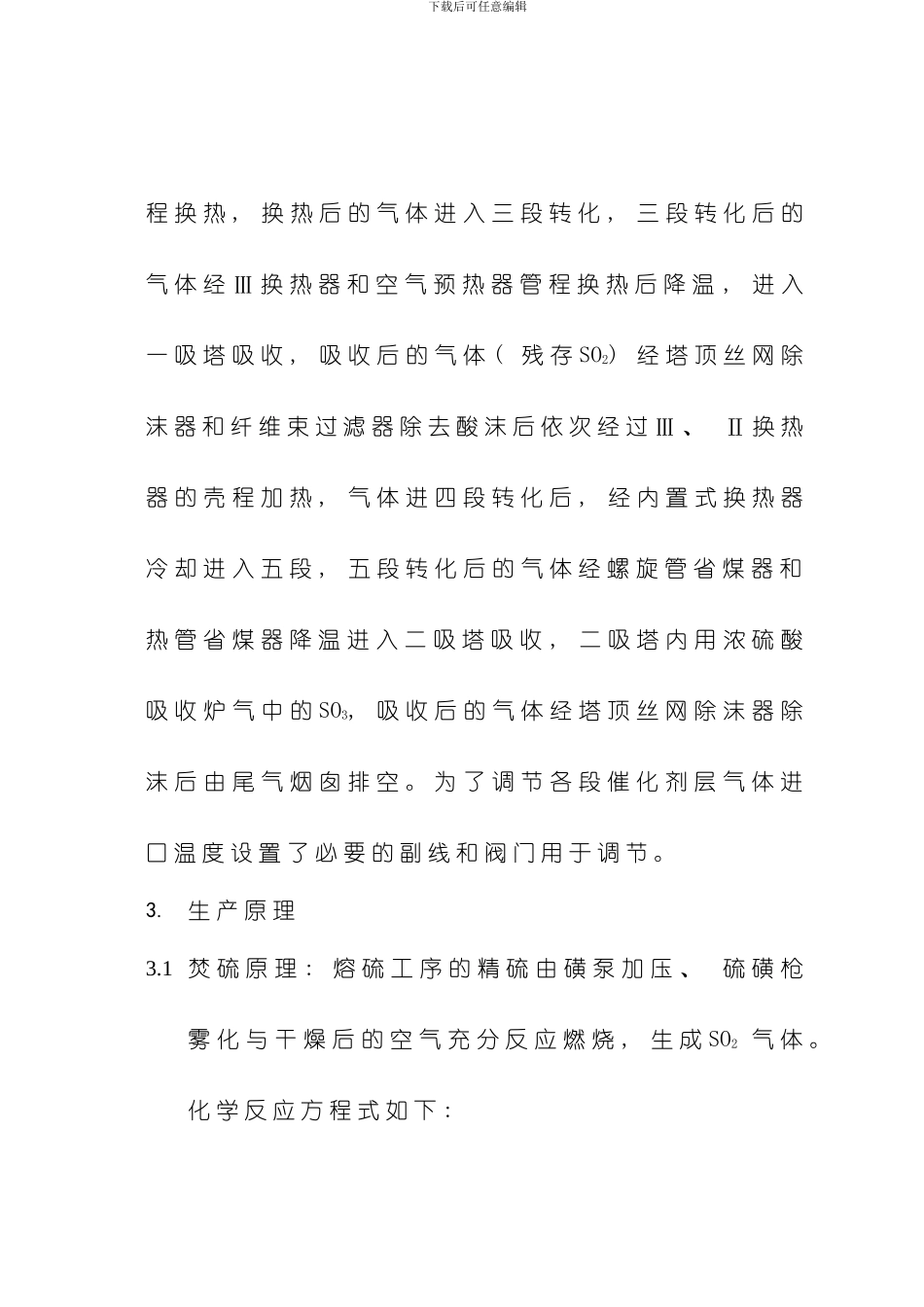

下载后可任意编辑焚 硫 、 转 化 操 作 规 程1.适 用 范 围1.1 焚 硫 : 所 谓 焚 硫 , 就 是 熔 硫 工 序 的 液 硫 经 硫 磺 泵 加压 , 磺 枪 雾 化 喷 入 焚 硫 炉 中 , 在 干 燥 空 气 助 燃 下 燃烧 。1.2 转 化 : 焚 硫 产 生 的 炉 气 经 余 热 锅 炉 降 温 , 径 向 过 滤器 过 滤 后 分 别 进 入 转 化 器 各 段 , 在 催 化 剂 作 用 下SO2 被 氧 化 生 成 SO3 。3.2 本 规 程 规 定 了 焚 硫 和 转 化 的 职 责 、 工 艺 流 程 、 设备 规 格 型 号 、 操 作 指 标 、 开 停 车 、 不 正 常 现 象的 排 除 和 安 全 注 意 事 项 。2.工 艺 概 述2.1 工 艺 流 程 方 框 图 液体硫磺磺枪焚硫炉余热锅炉径向气体过滤器液体硫磺高温过热器转化器二段Ⅱ 换 热 器 管程转化器三段Ⅲ 换 热 器 管程空 气 预 热 器管程一 吸 塔 吸收Ⅱ、 Ⅲ换热器的壳程转化器四段内置式换热器转化器五段螺旋管省煤器热管省煤器二 吸 塔 吸收尾气烟囱外排来自干燥塔的干燥空气下载后可任意编辑 磺 泵3.2 流 程 简 介 : 助 燃 空 气 由 干 燥 塔 干 燥 后 , 再 经 主 风 机 加 压 和 空气 预 热 器 壳 程 加 热 后 送 入 焚 硫 炉 的 旋 流 装 置 , 熔 硫 工序 的 精 硫 经 硫 磺 泵 加 压 , 在 干 燥 空 气 助 燃 下 燃 烧 , 生成 含 SO2 的 高 温 炉 气 进 入 管 式 余 热 锅 炉 进 行 降 温 后 , 进入 气 体 过 滤 器 , 再 进 入 转 化 器 进 行 转 化 。 经 一 段 转 化后 的 气 体 进 入 高 温 过 热 进 行 换 热 , 换 热 后 的 气 体 进 入转 化 器 二 段 进 行 转 化 。 二 段 出 口 气 体 进 入 Ⅱ 换 热 器 管下载后可任意编辑程 换 热 , 换 热 后 的 气 体 进 入 三 段 转 化 , 三 段 转 化 后 的气 体 经 Ⅲ 换 热 器 和 空 气 预 热 器 管 程 换 热 后 降 温 , 进 入一 吸 塔 吸 收 , 吸 收 后 的 气 体 ( 残 存 SO2) 经 塔 顶 丝 网 除沫 器 和 纤 维 束 过 滤 器 除 去 酸 沫 后 依 次 经 过 ...
