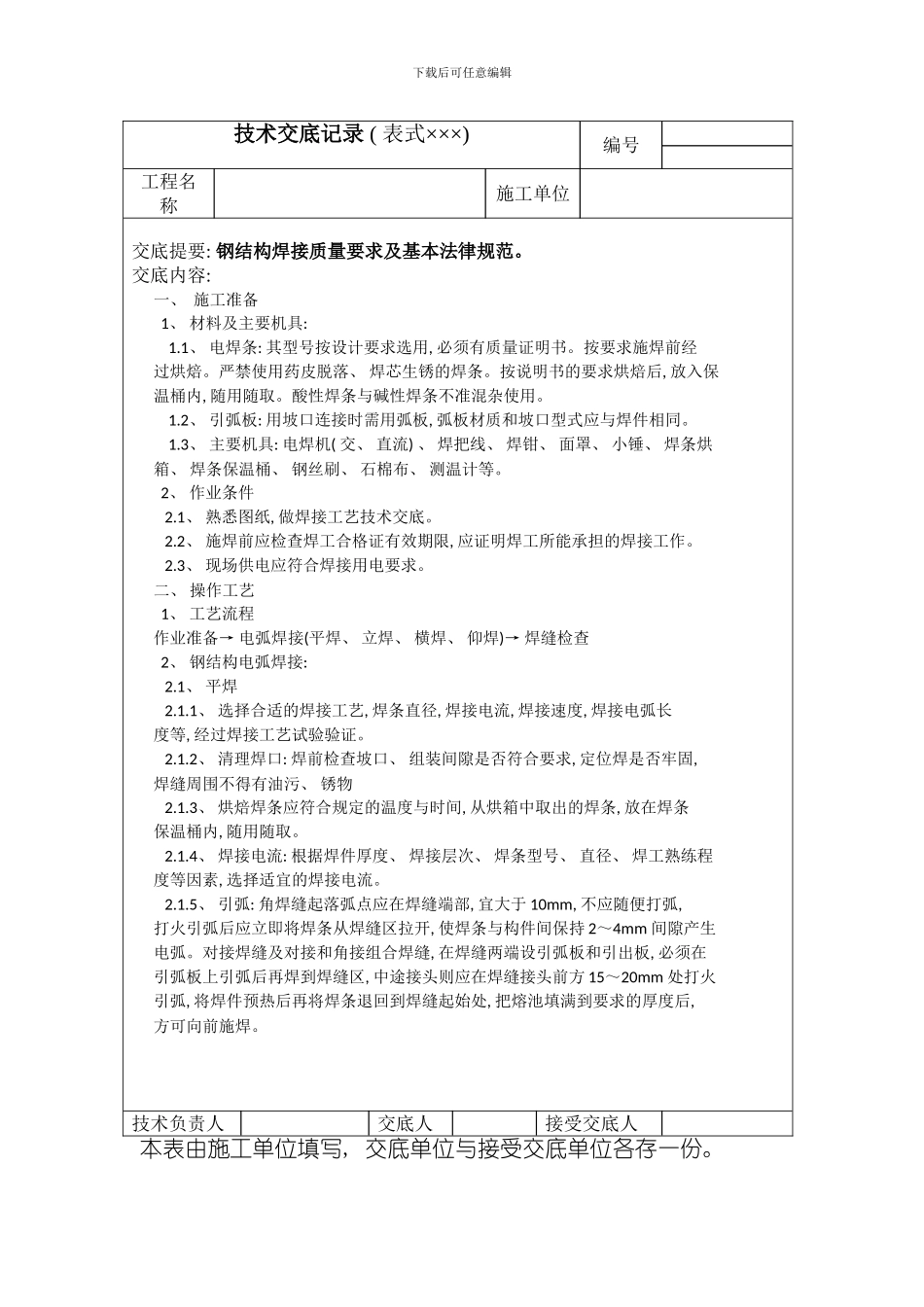

下载后可任意编辑技术交底记录 ( 表式×××) 编号工程名称施工单位交底提要: 钢结构焊接质量要求及基本法律规范。交底内容: 一、 施工准备 1、 材料及主要机具: 1.1、 电焊条: 其型号按设计要求选用, 必须有质量证明书。按要求施焊前经 过烘焙。严禁使用药皮脱落、 焊芯生锈的焊条。按说明书的要求烘焙后, 放入保 温桶内, 随用随取。酸性焊条与碱性焊条不准混杂使用。 1.2、 引弧板: 用坡口连接时需用弧板, 弧板材质和坡口型式应与焊件相同。 1.3、 主要机具: 电焊机( 交、 直流) 、 焊把线、 焊钳、 面罩、 小锤、 焊条烘 箱、 焊条保温桶、 钢丝刷、 石棉布、 测温计等。 2、 作业条件 2.1、 熟悉图纸, 做焊接工艺技术交底。 2.2、 施焊前应检查焊工合格证有效期限, 应证明焊工所能承担的焊接工作。 2.3、 现场供电应符合焊接用电要求。 二、 操作工艺 1、 工艺流程 作业准备→ 电弧焊接(平焊、 立焊、 横焊、 仰焊)→ 焊缝检查 2、 钢结构电弧焊接: 2.1、 平焊 2.1.1、 选择合适的焊接工艺, 焊条直径, 焊接电流, 焊接速度, 焊接电弧长 度等, 经过焊接工艺试验验证。 2.1.2、 清理焊口: 焊前检查坡口、 组装间隙是否符合要求, 定位焊是否牢固, 焊缝周围不得有油污、 锈物 2.1.3、 烘焙焊条应符合规定的温度与时间, 从烘箱中取出的焊条, 放在焊条 保温桶内, 随用随取。 2.1.4、 焊接电流: 根据焊件厚度、 焊接层次、 焊条型号、 直径、 焊工熟练程度等因素, 选择适宜的焊接电流。 2.1.5、 引弧: 角焊缝起落弧点应在焊缝端部, 宜大于 10mm, 不应随便打弧, 打火引弧后应立即将焊条从焊缝区拉开, 使焊条与构件间保持 2～4mm 间隙产生 电弧。对接焊缝及对接和角接组合焊缝, 在焊缝两端设引弧板和引出板, 必须在 引弧板上引弧后再焊到焊缝区, 中途接头则应在焊缝接头前方 15～20mm 处打火 引弧, 将焊件预热后再将焊条退回到焊缝起始处, 把熔池填满到要求的厚度后, 方可向前施焊。 技术负责人交底人接受交底人本表由施工单位填写, 交底单位与接受交底单位各存一份。下载后可任意编辑技术交底记录 ( 表式×××) 编号工程名称施工单位交底提要: 钢结构焊接质量要求及基本法律规范。交底内容: 2.1.6、 焊接速度: 要求等速焊接, 保证焊缝厚度、 宽度均匀一致, 从面罩内 看熔池中铁水与熔渣保持等距离( 2～3mm) 为宜。 2...
