燃气管道施工方案很好

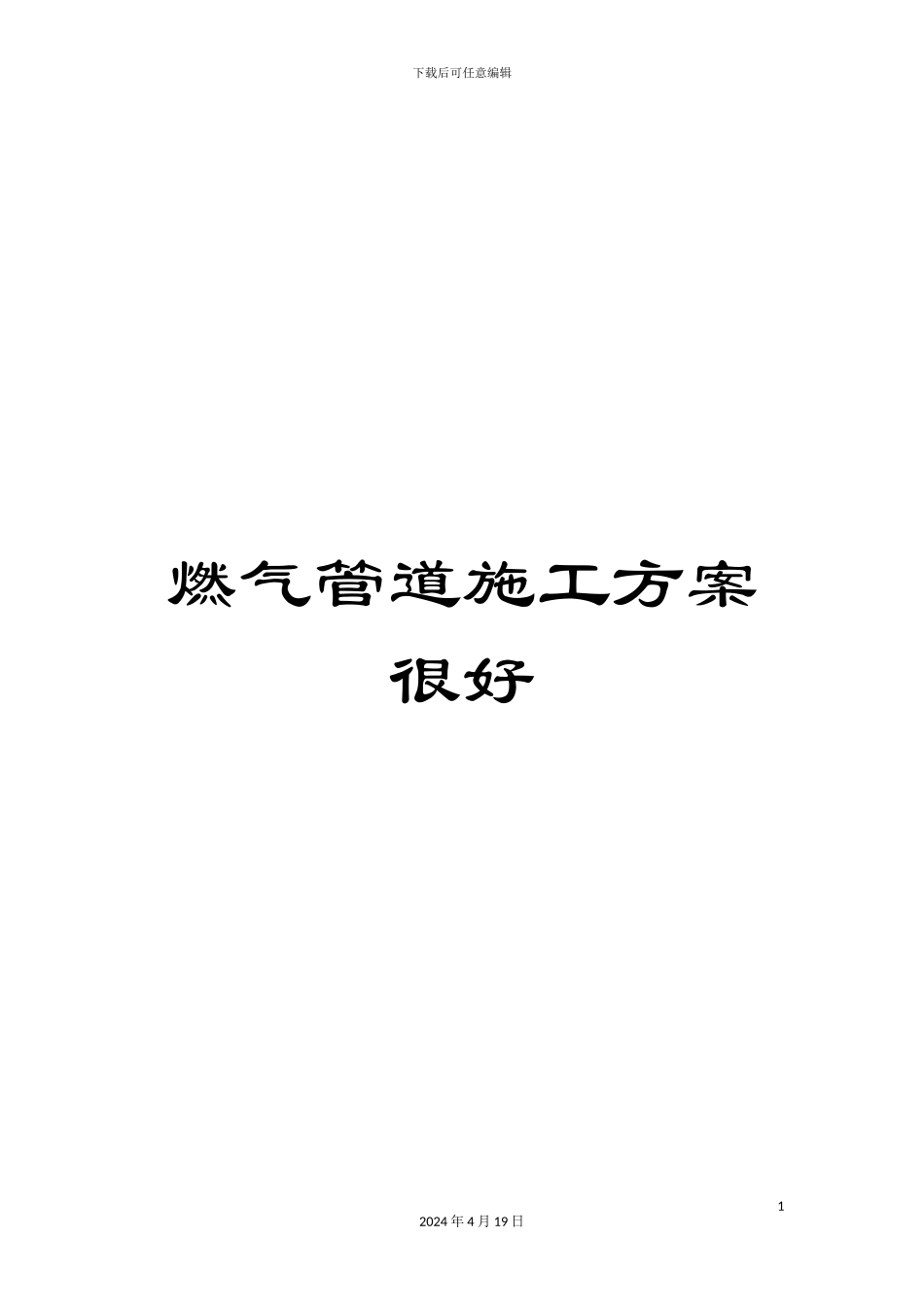

燃气管道施工方案很好_第1页
1/18
燃气管道施工方案很好_第2页
2/18
燃气管道施工方案很好_第3页
3/18

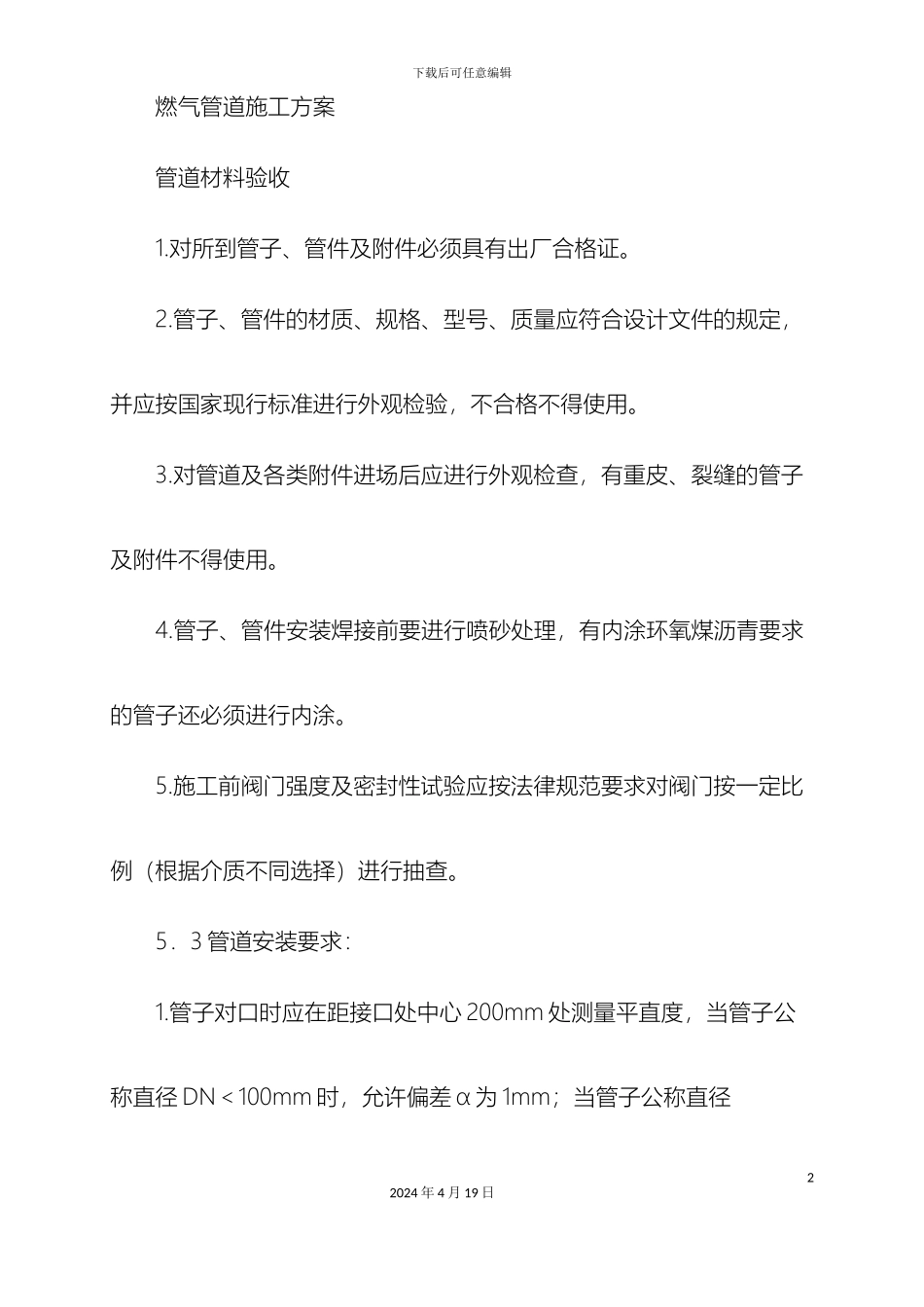

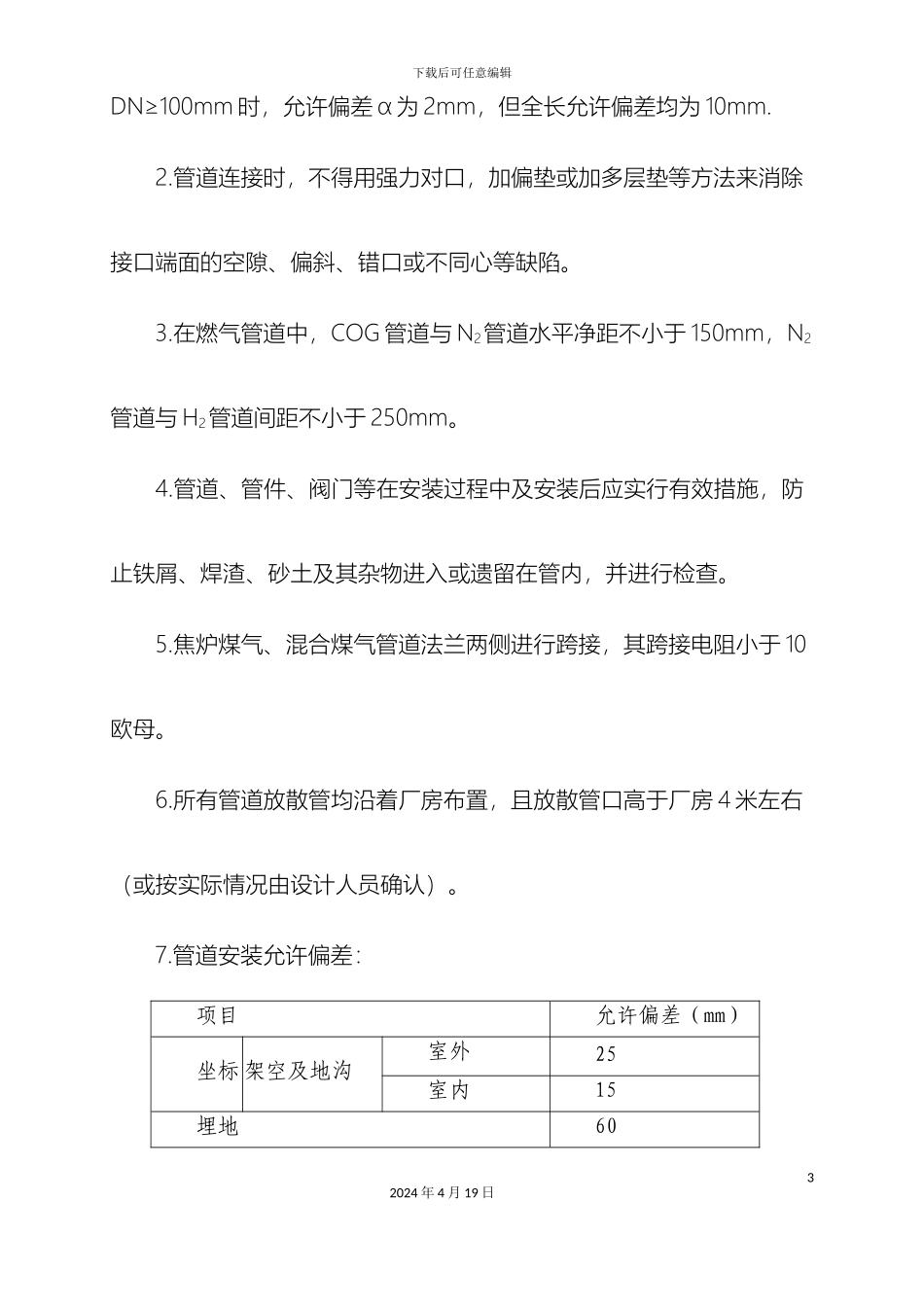

下载后可任意编辑燃气管道施工方案很好12024 年 4 月 19 日下载后可任意编辑燃气管道施工方案管道材料验收1.对所到管子、管件及附件必须具有出厂合格证。2.管子、管件的材质、规格、型号、质量应符合设计文件的规定,并应按国家现行标准进行外观检验,不合格不得使用。3.对管道及各类附件进场后应进行外观检查,有重皮、裂缝的管子及附件不得使用。4.管子、管件安装焊接前要进行喷砂处理,有内涂环氧煤沥青要求的管子还必须进行内涂。5.施工前阀门强度及密封性试验应按法律规范要求对阀门按一定比例(根据介质不同选择)进行抽查。5.3 管道安装要求:1.管子对口时应在距接口处中心 200mm 处测量平直度,当管子公称直径 DN<100mm 时,允许偏差 α 为 1mm;当管子公称直径22024 年 4 月 19 日下载后可任意编辑DN≥100mm 时,允许偏差 α 为 2mm,但全长允许偏差均为 10mm.2.管道连接时,不得用强力对口,加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。3.在燃气管道中,COG 管道与 N2管道水平净距不小于 150mm,N2管道与 H2管道间距不小于 250mm。4.管道、管件、阀门等在安装过程中及安装后应实行有效措施,防止铁屑、焊渣、砂土及其杂物进入或遗留在管内,并进行检查。5.焦炉煤气、混合煤气管道法兰两侧进行跨接,其跨接电阻小于 10欧母。6.所有管道放散管均沿着厂房布置,且放散管口高于厂房 4 米左右(或按实际情况由设计人员确认)。7.管道安装允许偏差:项目允许偏差(mm)坐标 架空及地沟室外25室内15埋地6032024 年 4 月 19 日下载后可任意编辑标高 架空及地沟室外±20室内±15埋地±25水平管道平直度DN≤1002L/1000 最大 50DN>1003L/1000 最大 80立管度5L/1000 最大 30成排管道间距15交叉管的外壁或绝热层间距205.4 管道支架安装:1.管道安装时管道的托座、托盒、支架、管卡应准备到位并及时安装和固定。2.管道安装时,其环向焊缝应离托座边缘不小于 300mm,纵向焊缝离托座上方不小于 200mm。3.固定支座应按图纸位置进行安装, 导向支座或滑动支座的滑动面应洁净平整,不得有歪斜和卡阻现象,其安装位置应从支承面中心向位移反方向偏移,偏移量应为位移值的 1/2,绝热层不得阻碍其位移。4.管架紧固在槽钢或工字钢翼缘板斜面上时,其螺栓应有相应的斜垫片。42024 年 4 月 19 日下载后可任意编辑5.5 法兰安装:1.法兰、阀门等管道连接件的设置应便于检...
