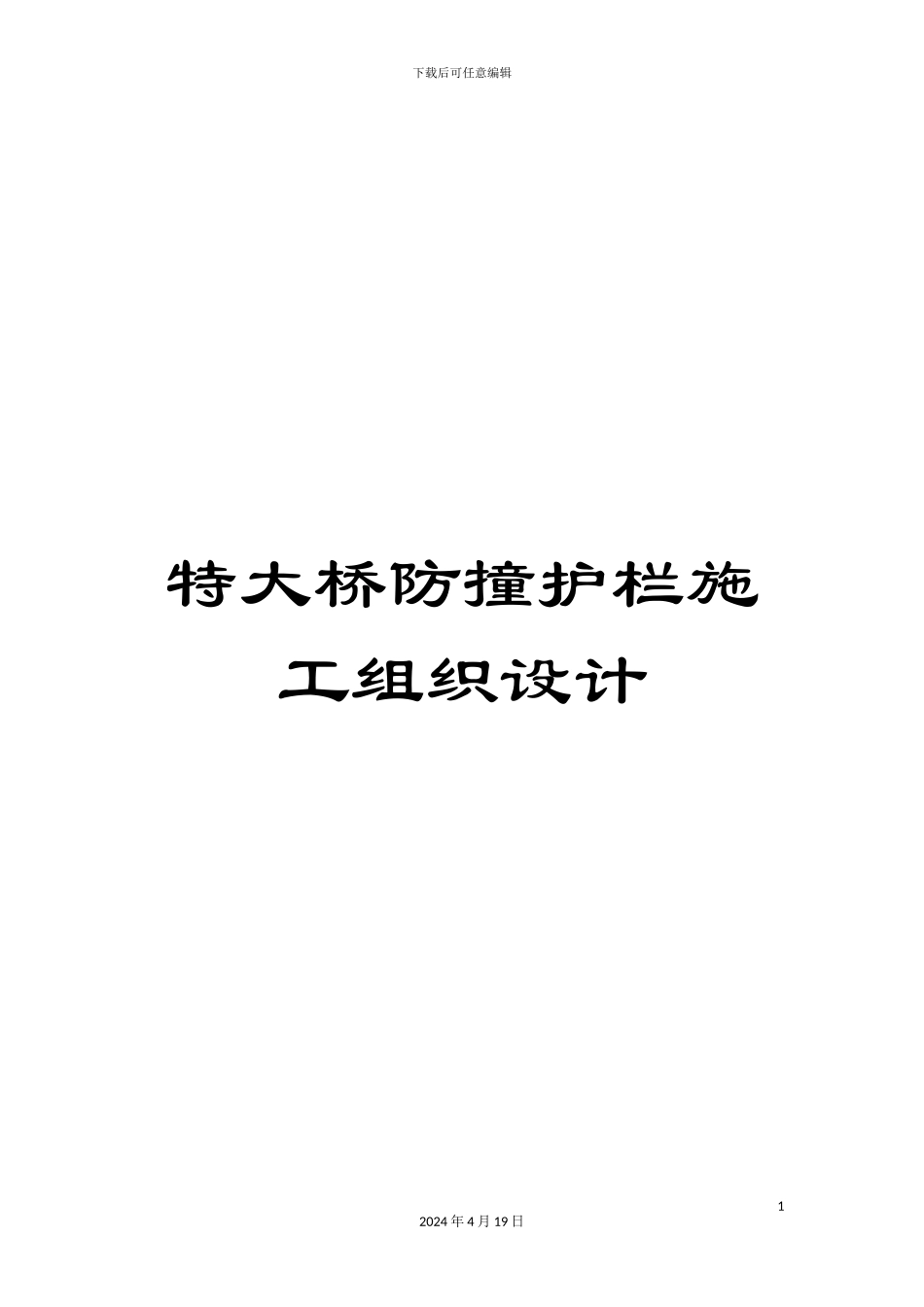

特大桥防撞护栏施工组织设计

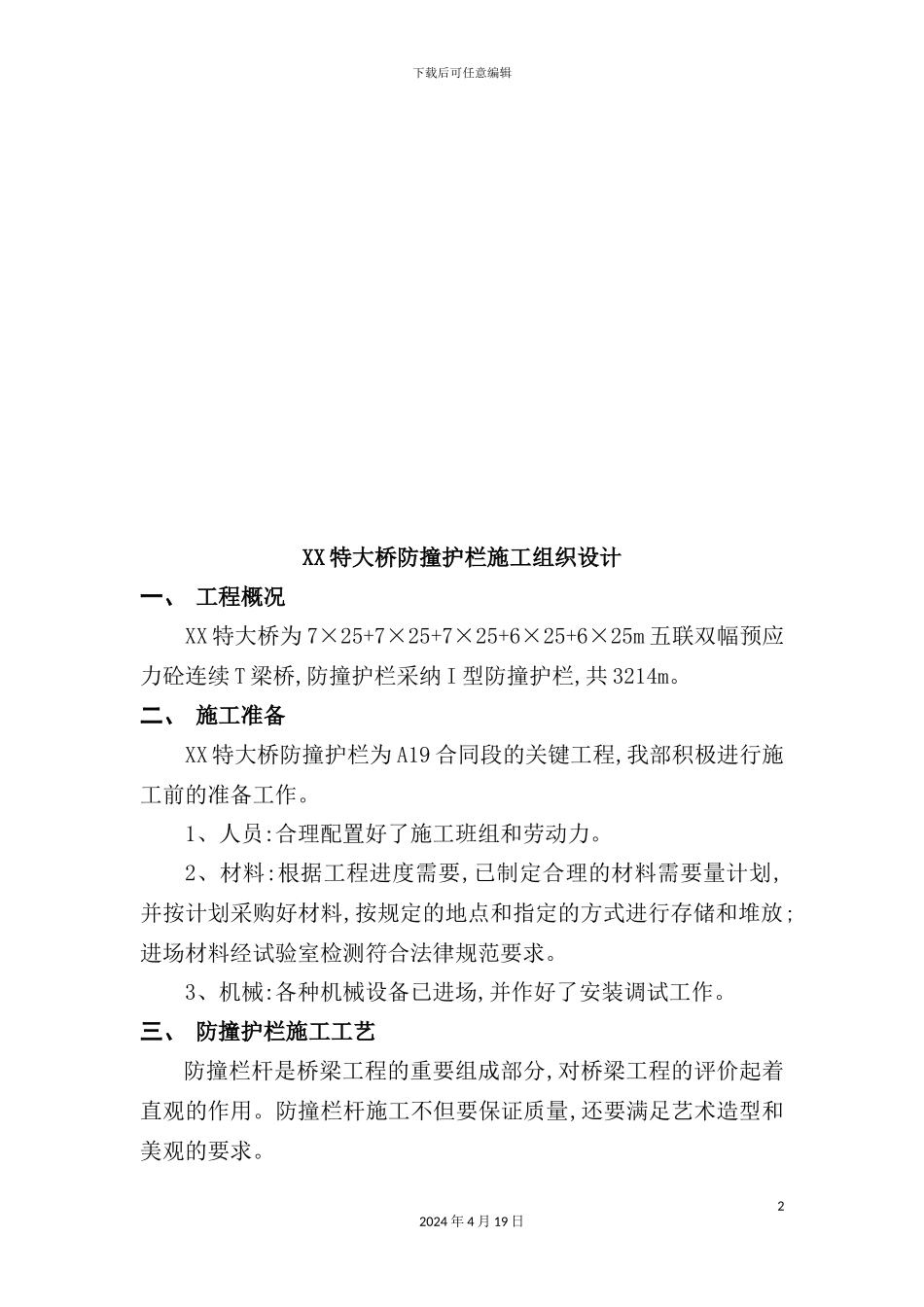

下载后可任意编辑特大桥防撞护栏施工组织设计12024 年 4 月 19 日下载后可任意编辑XX 特大桥防撞护栏施工组织设计一、 工程概况XX 特大桥为 7×25+7×25+7×25+6×25+6×25m 五联双幅预应力砼连续 T 梁桥,防撞护栏采纳 I 型防撞护栏,共 3214m。二、 施工准备XX 特大桥防撞护栏为 A19 合同段的关键工程,我部积极进行施工前的准备工作。1、人员:合理配置好了施工班组和劳动力。2、材料:根据工程进度需要,已制定合理的材料需要量计划,并按计划采购好材料,按规定的地点和指定的方式进行存储和堆放;进场材料经试验室检测符合法律规范要求。3、机械:各种机械设备已进场,并作好了安装调试工作。三、 防撞护栏施工工艺防撞栏杆是桥梁工程的重要组成部分,对桥梁工程的评价起着直观的作用。防撞栏杆施工不但要保证质量,还要满足艺术造型和美观的要求。22024 年 4 月 19 日下载后可任意编辑1、测量放样护栏施工时首先放出护栏的设计内外线,根据线形进行微调,确保护栏线形顺畅。放样时对于直线段,每 10m 测一护栏内边缘点,对于曲线段每隔 4 米测一护栏内边缘点,并对护栏边线内的砼面进行凿毛处理。在护栏外侧边缘每隔两跨设立一个高程控制点,对护栏边线进行高程控制。2、绑扎钢筋严格根据设计图纸和施工技术法律规范的规定绑扎钢筋,4#钢筋在 T 梁预制时按每间距 20cm 预埋好,1#、2#钢筋按每 20cm 设置一道,3#钢筋按每横断面 26 根设置。防撞栏杆钢筋使用等面积钢筋搭接用单面焊接或绑扎,焊接长度不小于 10d,所有焊接部位确保无咬焊、漏焊。预埋钢筋位置不准时,应予调整。钢筋的表面必须洁净,清除表面油渍、漆皮、鳞锈等,而且钢筋必须平直,无局部弯折。预埋通信管线、紧急电话、监控设备等构件。根据设计防撞栏杆在墩顶位置设 1cm 断缝,断缝处两侧防撞栏在 5cm 范围内必须设置一道 N1、N2钢筋,并用泡沫材料断开。3、模板安装钢筋安装好后,用[8 槽钢做垫层模板,先在护栏底层处浇一层8cm 左右厚的护栏同标号砼,并保证线形顺直,浇好后进行凿毛处理。主要起到防止漏浆,便于安装外模的作用。防撞栏杆模板加工按机械制造的工艺进行,模板交角处采纳倒圆角处理,使其线形平顺,尺寸严格根据设计要求制作,制作好的模板进行试拼并编号,对于有错台和平整度不符合要求的及时整改,合格后采能使用。护栏模板经除锈、涂脱模剂后安装,安装时在护栏 8cm 垫层砼上面设置一排对拉螺杆,在护栏模板顶面设置一排对拉螺杆,顶面的对拉螺杆...
