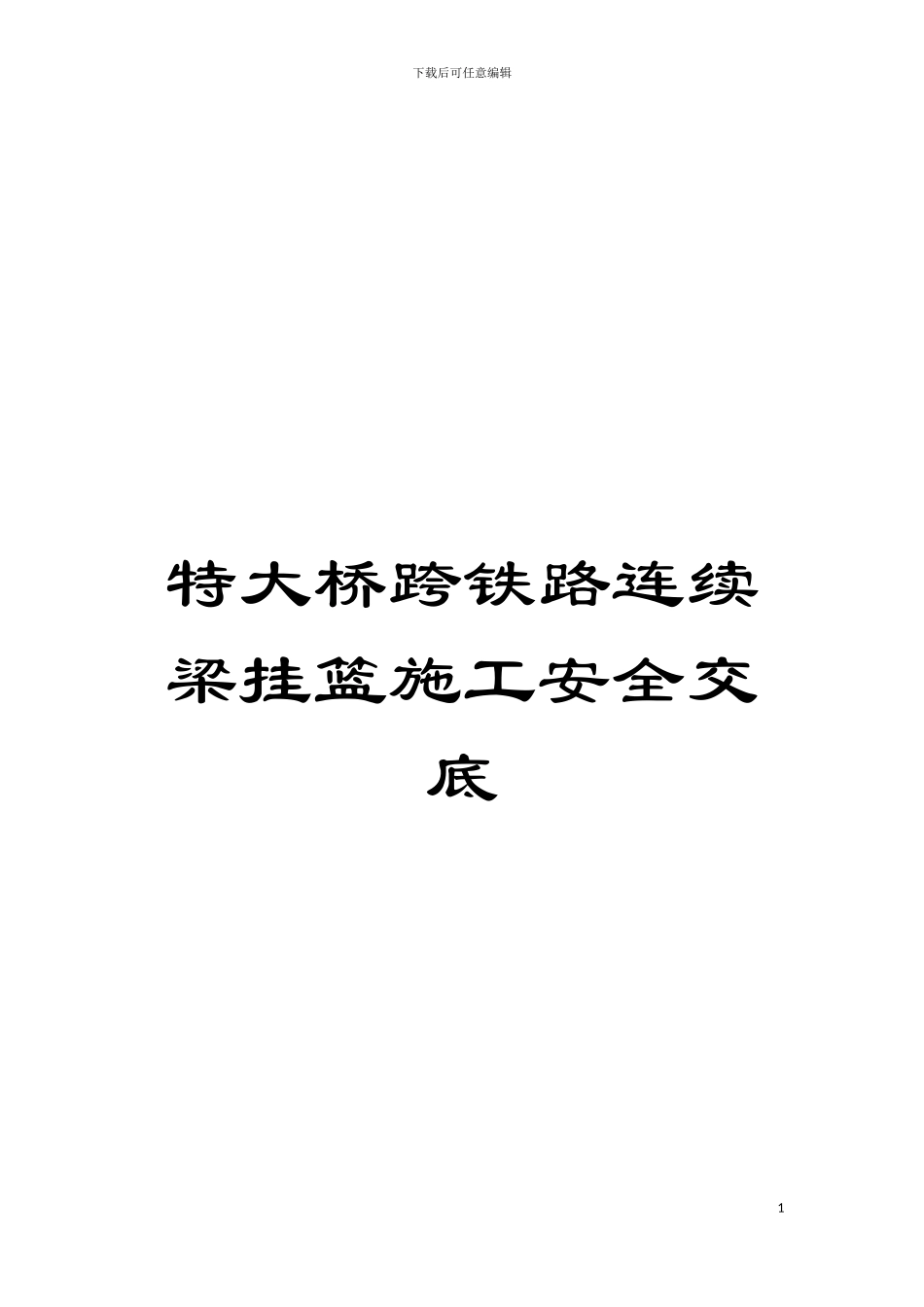

特大桥跨铁路连续梁挂篮施工安全交底模板

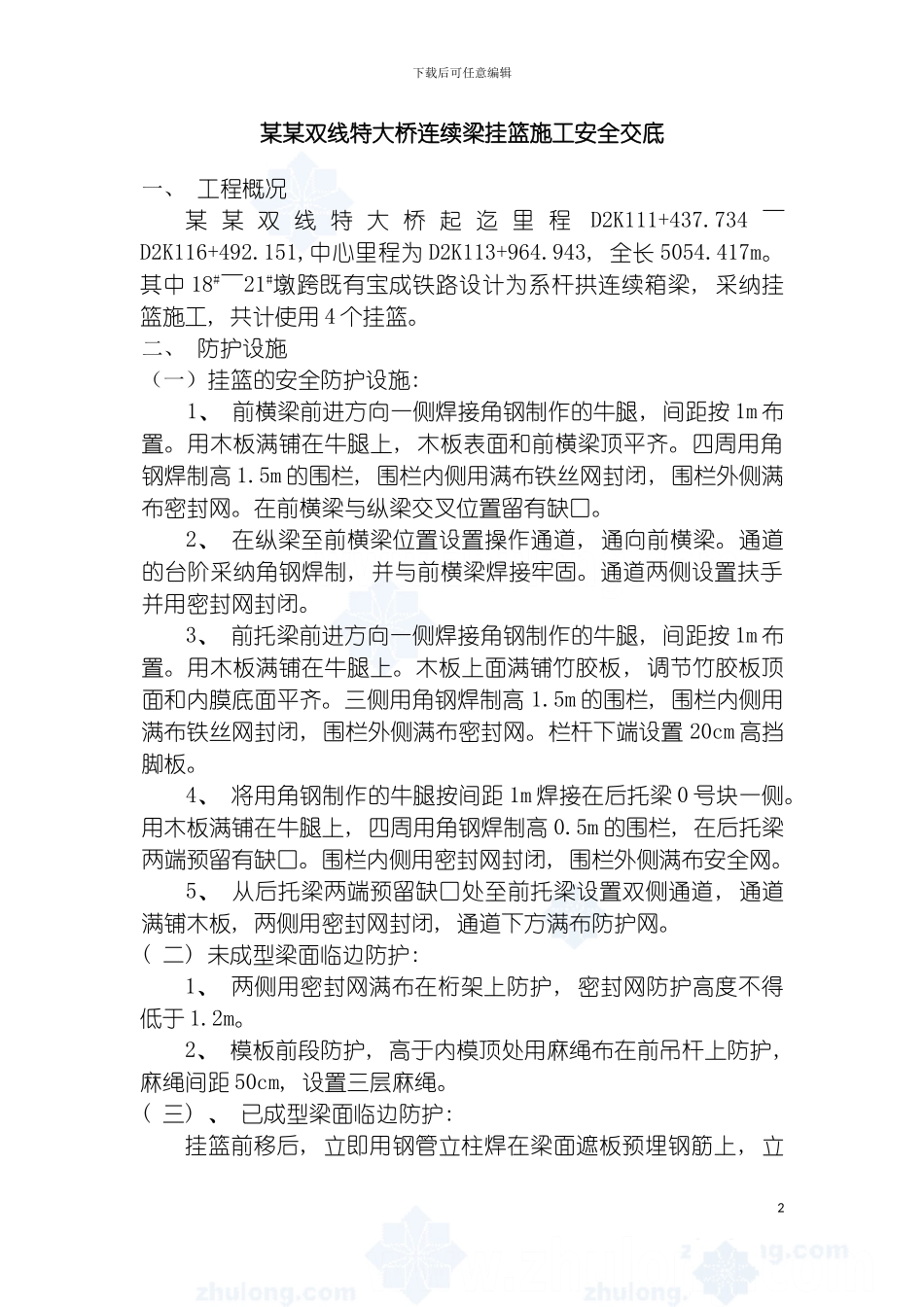

下载后可任意编辑特大桥跨铁路连续梁挂篮施工安全交底1下载后可任意编辑某某双线特大桥连续梁挂篮施工安全交底一、 工程概况某 某 双 线 特 大 桥 起 迄 里 程D2K111+437.734 ～D2K116+492.151,中心里程为 D2K113+964.943, 全长 5054.417m。其中 18#～21#墩跨既有宝成铁路设计为系杆拱连续箱梁, 采纳挂篮施工, 共计使用 4 个挂篮。二、 防护设施（一）挂篮的安全防护设施: 1、 前横梁前进方向一侧焊接角钢制作的牛腿, 间距按 1m 布置。用木板满铺在牛腿上, 木板表面和前横梁顶平齐。四周用角钢焊制高 1.5m 的围栏, 围栏内侧用满布铁丝网封闭, 围栏外侧满布密封网。在前横梁与纵梁交叉位置留有缺口。2、 在纵梁至前横梁位置设置操作通道, 通向前横梁。通道的台阶采纳角钢焊制, 并与前横梁焊接牢固。通道两侧设置扶手并用密封网封闭。3、 前托梁前进方向一侧焊接角钢制作的牛腿, 间距按 1m 布置。用木板满铺在牛腿上。木板上面满铺竹胶板, 调节竹胶板顶面和内膜底面平齐。三侧用角钢焊制高 1.5m 的围栏, 围栏内侧用满布铁丝网封闭, 围栏外侧满布密封网。栏杆下端设置 20cm 高挡脚板。4、 将用角钢制作的牛腿按间距 1m 焊接在后托梁 0 号块一侧。用木板满铺在牛腿上, 四周用角钢焊制高 0.5m 的围栏, 在后托梁两端预留有缺口。围栏内侧用密封网封闭, 围栏外侧满布安全网。5、 从后托梁两端预留缺口处至前托梁设置双侧通道, 通道满铺木板, 两侧用密封网封闭, 通道下方满布防护网。( 二) 未成型梁面临边防护: 1、 两侧用密封网满布在桁架上防护, 密封网防护高度不得低于 1.2m。2、 模板前段防护, 高于内模顶处用麻绳布在前吊杆上防护, 麻绳间距 50cm, 设置三层麻绳。( 三) 、 已成型梁面临边防护: 挂篮前移后, 立即用钢管立柱焊在梁面遮板预埋钢筋上, 立2下载后可任意编辑杆间距 2.0m。在立杆上焊接两道横向钢管, 防护排架搞 1.5m。在设置好的钢管防护架内侧绑扎一层铁丝网, 外侧满布密封网。三、 施工过程防护（一）挂篮走行: ( 1) 挂篮的行走前应对挂篮进行如下检查: ①、 检查前后底横梁、 外模走行梁、 内模走行梁保护导链是否正常。② 、 检查挂篮下防护吊篮有无异常。③ 、 检查轨道锚固情况是否正常。④ 、 检查防止挂篮突然向前走行过大而翻落的保护导链有无设置。⑤、 成立挂篮移动前检查小组挂蓝移动前检查小组序号姓名职务职责备注1吴组长组...
