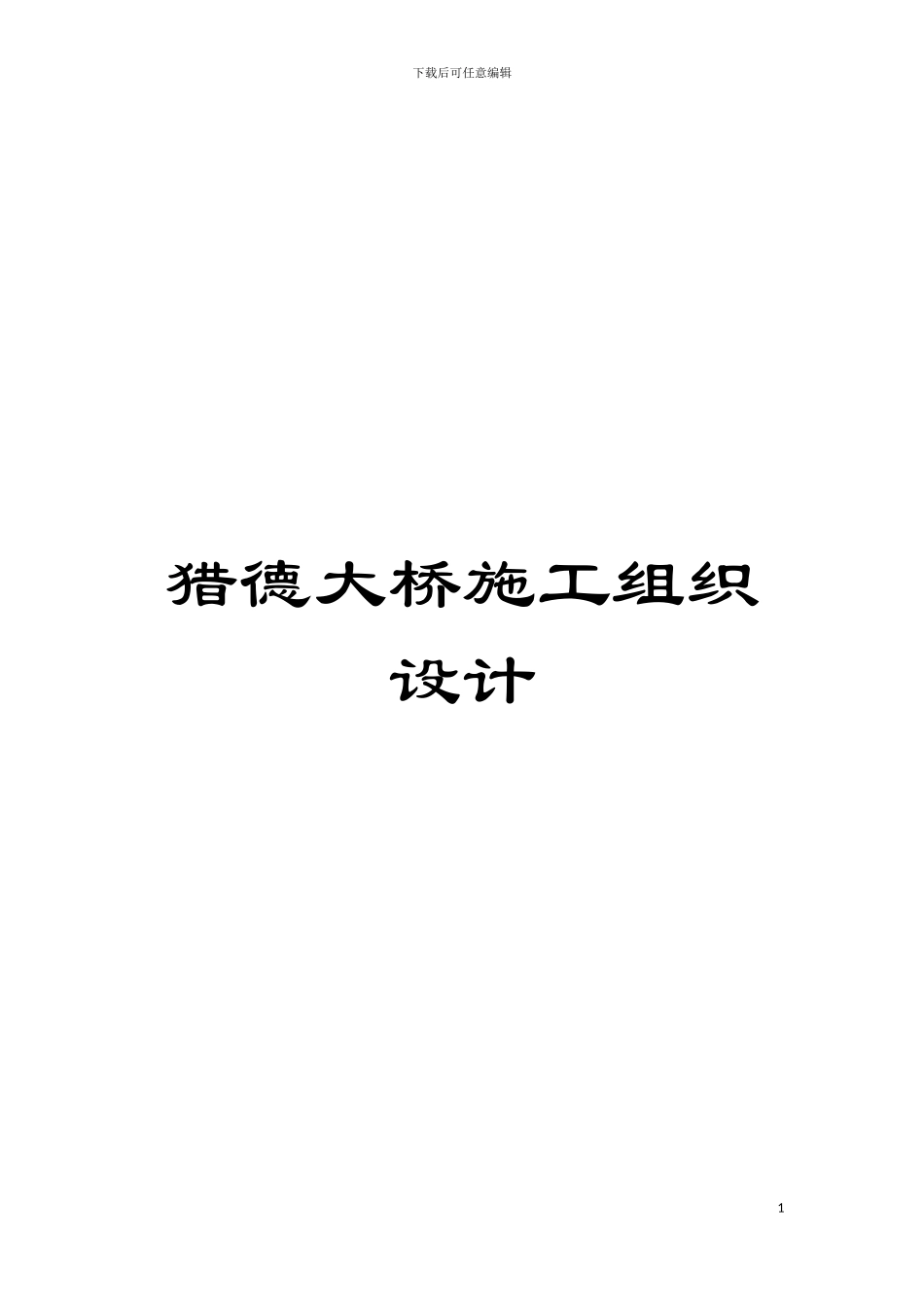

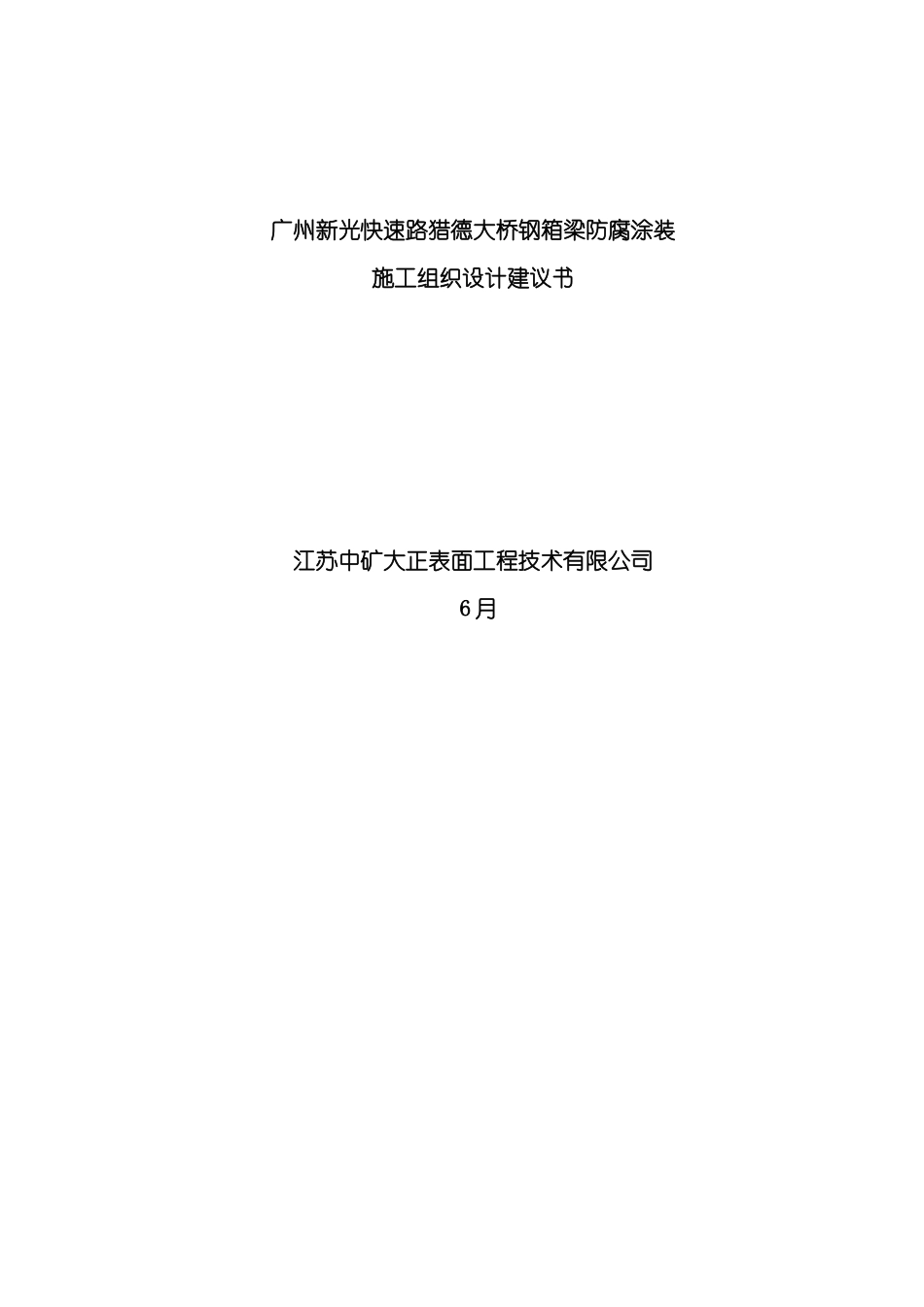

下载后可任意编辑猎德大桥施工组织设计1广州新光快速路猎德大桥钢箱梁防腐涂装施工组织设计建议书江苏中矿大正表面工程技术有限公司 6 月下载后可任意编辑目 录1 工程概况2 主要施工方案、 施工顺序和现场施工平面布置图3 重点(关键)和难点分析及对策4 劳动组织5 设备配置、 动员周期及运输方法6 防腐涂装施工工艺7 质量保证措施 8 工期分析及工期保证措施9 涂装施工准备10 安全保证措施11 与相关单位的协作配合12 引用文件1下载后可任意编辑1 工程概况猎德大桥位于广州大桥与华南大桥之间, 北岸与猎德路相接, 南岸与新港东路立交相接 , 桥梁全长 750m( K1+112.00～K1+862.00) , 其中主桥( K1+224.064～K1+704.064) 为独塔自锚式悬索桥, 跨径组合为 47+167+219+47m, 全长 480m, 双向六车道。主跨和副跨采纳扁平钢箱梁。钢箱梁外表面( 包括护栏与路灯底座等) 涂装要求耐久性为 25 年, 钢箱梁内表面( 安装抽湿系统) 涂装要求耐久性为 50 年。 钢箱梁涂装工程量估算见表 1 所示: 表 1 猎德大桥钢箱梁涂装工作量估算表工件名称钢箱梁外表面(除桥面)钢箱梁内表面桥顶面工程量( m2) 299575753313148钢箱梁的涂装分为梁段涂装、 吊装现场焊缝涂装、 桥面涂装和整桥面漆涂装四个阶段, 分别在拼装场地和桥址两个施工场地进行。根据钢箱梁加工工期安排, 钢箱梁拼装场地内涂装施工( 施工内容包括内表面及外表面) 工期暂定为 5 个月。现场焊缝处理根据箱梁现场吊装、 焊接工期同步进行, 成桥后进行桥面涂装和最后一道面漆涂装。设计的涂装方案见表 2 所示:表 2 猎德桥钢箱梁涂装设计方案部位涂装阶段涂装用料道数厚度备注钢加劲梁外表面防锈底漆二次雾化电弧喷铝4 道200μmSa3 级, Rz25-100μm防锈封闭漆环氧云母氧化铁1 道/工厂涂装防锈中间漆环氧云母氧化铁2 道60μm工厂涂装面漆氟碳面漆2 道60μm工厂涂装 1 道/现场 1 道钢加劲梁内表面防锈底漆环氧云母氧化铁1 道150μm工厂涂装面漆环氧面漆1 道100μm工厂涂装钢加劲梁桥面防锈底漆环氧富锌底漆1 道70μm二次除锈 St3级, 工厂涂装面漆高固体分厚浆型环氧沥青1 道40μm现场涂装护栏与路灯底防锈底漆环氧富锌底漆1 道70μm二次除锈 Sa3级, 工厂涂装2下载后可任意编辑座防锈中间漆环氧云母氧化铁1 道100μm工厂涂装普通面漆可复涂性聚氨酯1 道40μm工厂涂装末道面漆可复涂性聚氨酯1 道40μm现场涂装2 主要施工方案...
