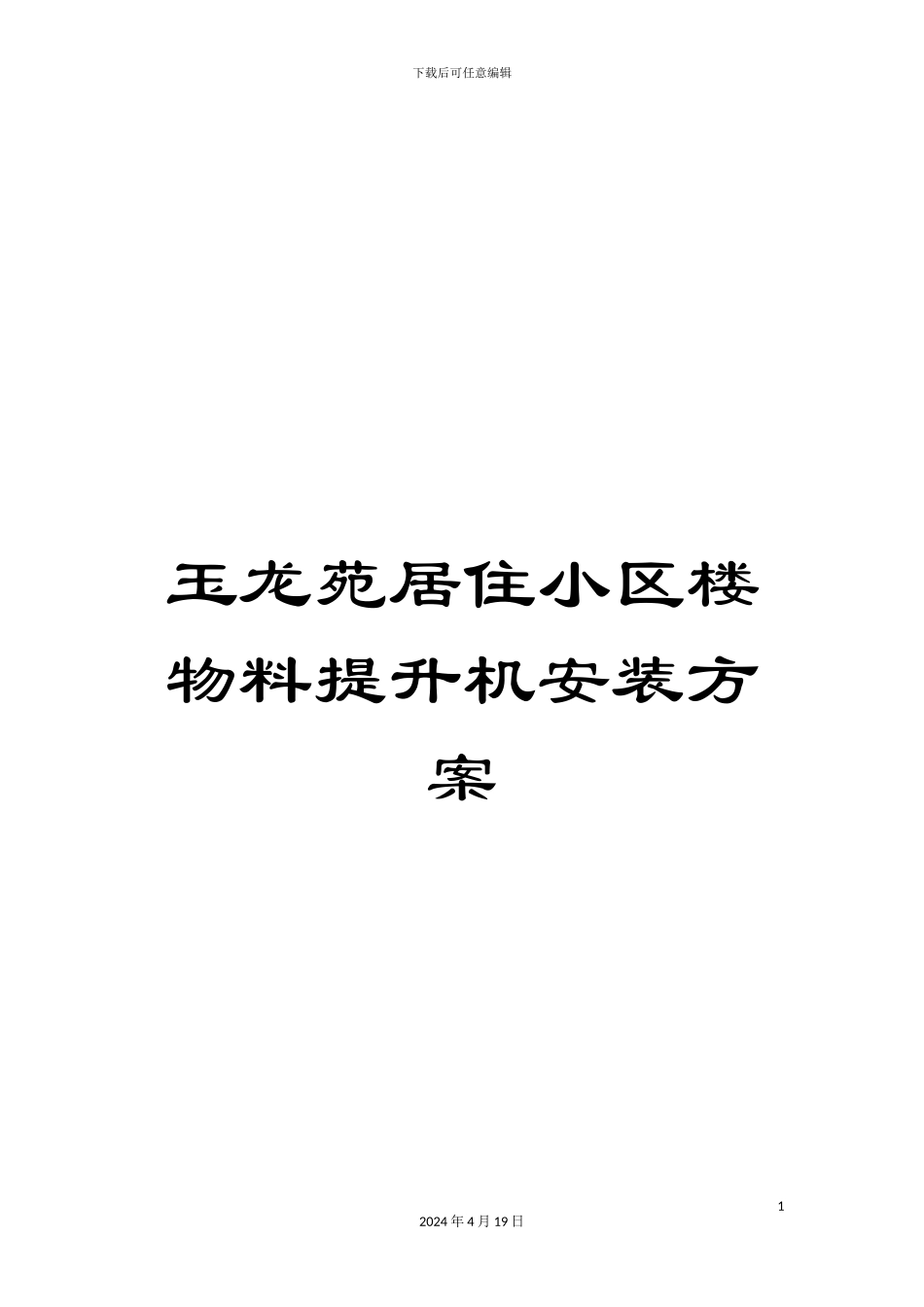

玉龙苑居住小区楼物料提升机安装方案VIP专享

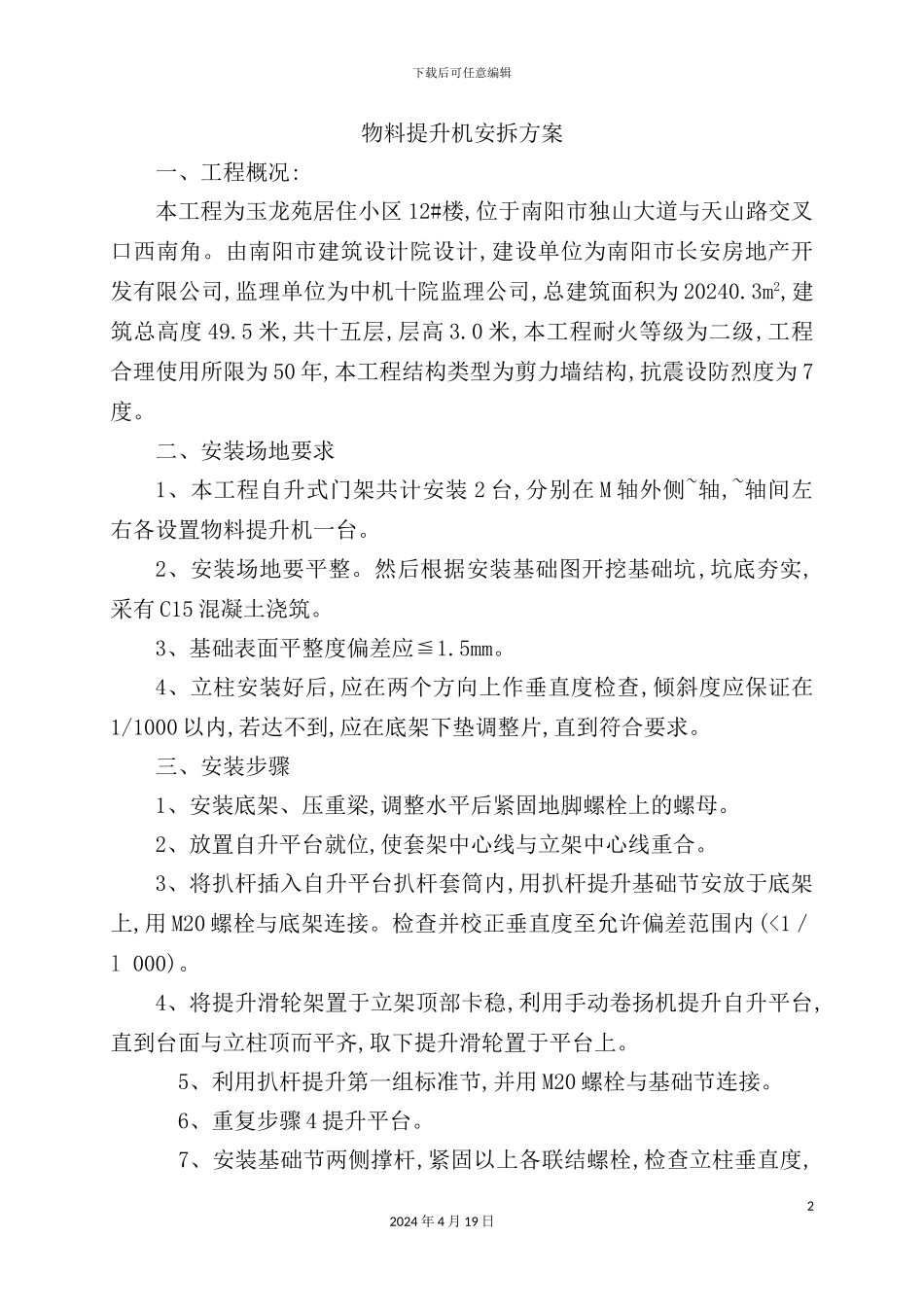

下载后可任意编辑玉龙苑居住小区楼物料提升机安装方案12024 年 4 月 19 日下载后可任意编辑物料提升机安拆方案一、工程概况:本工程为玉龙苑居住小区 12#楼,位于南阳市独山大道与天山路交叉口西南角。由南阳市建筑设计院设计,建设单位为南阳市长安房地产开发有限公司,监理单位为中机十院监理公司,总建筑面积为 20240.3m2,建筑总高度 49.5 米,共十五层,层高 3.0 米,本工程耐火等级为二级,工程合理使用所限为 50 年,本工程结构类型为剪力墙结构,抗震设防烈度为 7度。二、安装场地要求1、本工程自升式门架共计安装 2 台,分别在 M 轴外侧~轴,~轴间左右各设置物料提升机一台。2、安装场地要平整。然后根据安装基础图开挖基础坑,坑底夯实,采有 C15 混凝土浇筑。3、基础表面平整度偏差应≦1.5mm。4、立柱安装好后,应在两个方向上作垂直度检查,倾斜度应保证在1/1000 以内,若达不到,应在底架下垫调整片,直到符合要求。三、安装步骤1、安装底架、压重梁,调整水平后紧固地脚螺栓上的螺母。2、放置自升平台就位,使套架中心线与立架中心线重合。3、将扒杆插入自升平台扒杆套筒内,用扒杆提升基础节安放于底架上,用 M20 螺栓与底架连接。检查并校正垂直度至允许偏差范围内(<1／l 000)。4、将提升滑轮架置于立架顶部卡稳,利用手动卷扬机提升自升平台,直到台面与立柱顶而平齐,取下提升滑轮置于平台上。 5、利用扒杆提升第一组标准节,并用 M20 螺栓与基础节连接。 6、重复步骤 4 提升平台。 7、安装基础节两侧撑杆,紧固以上各联结螺栓,检查立柱垂直度,22024 年 4 月 19 日下载后可任意编辑并调整至符合要求。 8、安装卷扬机于合适位置。 9、把吊篮置于门架中心,安装好吊篮上部的偏心轮轴及轴架,下部的两根支承钢管和两侧八个滚轮。并按图一所示穿绕起升钢丝绳,安装好联动安全装置并检查是否安全可靠。此时门架就基本安装好了,以下便是如何实现自升。10、将第二组标准节送入吊篮,起升吊篮,慢慢达到极限高度,然后利用扒杆提升第二组标准节,并安放于第一组标准节顶部,M20 螺栓锁紧。11、开动卷扬机,把吊篮落至地面,如步骤 4 吊起自升平台。此时应松开卷扬机刹车,使钢丝处于松驰状态,以减少自升平台上升阻力。12、按步骤 10、11 方法继续升高门架到规定第一次使用高度,并在相应高度上安装好可调支撑架,并经过数次试运行后便可投入使用。13、当门架架设高度超过 12M 时,就在 9M 处设置第一道附着,作法为:用两根48×3.5 ...
