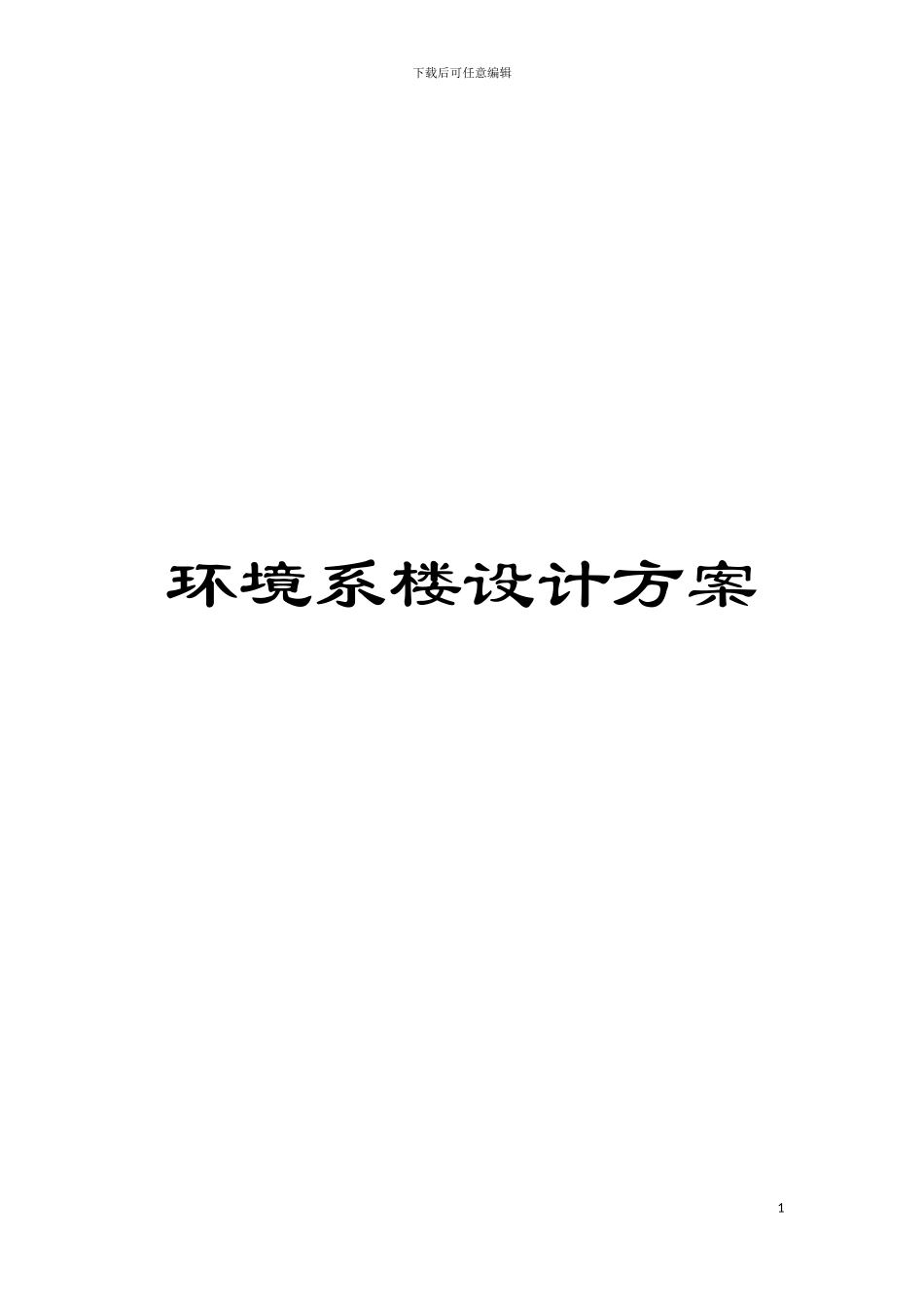

环境系楼设计方案模板

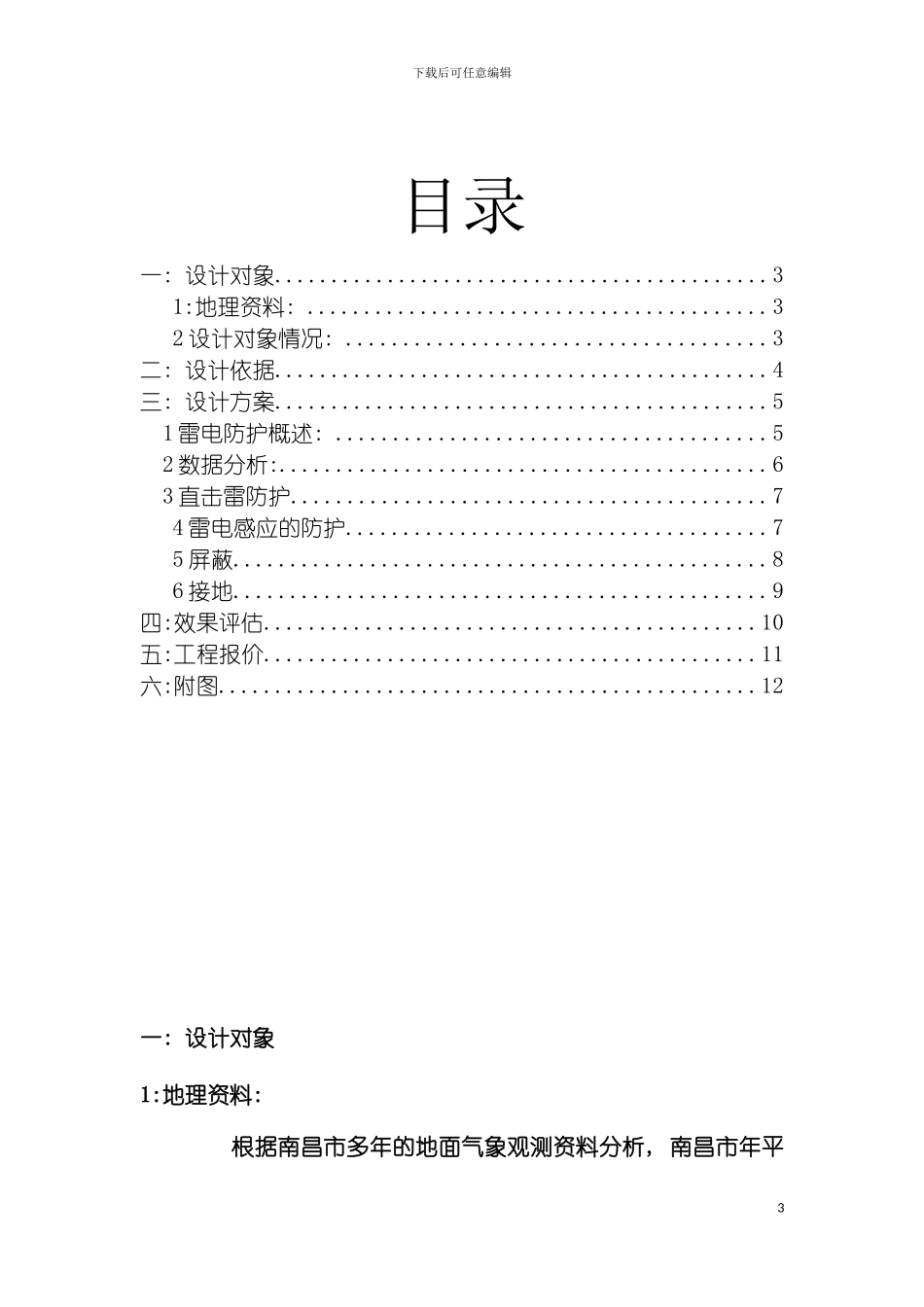

下载后可任意编辑环境系楼设计方案1下载后可任意编辑江西信息应用职业技术学院环境系设计方案 设计时间 : 5/26 设计人: 徐强2下载后可任意编辑目录一: 设计对象............................................31:地理资料: .........................................32 设计对象情况: .....................................3二: 设计依据............................................4三: 设计方案............................................51 雷电防护概述: ......................................52 数据分析:...........................................63 直击雷防护..........................................74 雷电感应的防护.....................................75 屏蔽...............................................86 接地...............................................9四:效果评估............................................10五:工程报价............................................11六:附图................................................12一: 设计对象1:地理资料: 根据南昌市多年的地面气象观测资料分析, 南昌市年平3下载后可任意编辑均雷暴日有 56.4 次/a.属于高雷区, 夏季强对流天气非常活跃, 雷电现象非常频繁和强烈, 该建筑物处于江西省南昌市的最高点, 容易受雷击, 历来有”雷打山”之称。土壤为红土, 其中土壤表面有 30cm 深度 的建筑物回填物, 测得土壤电阻率为 255.m 该建筑物如遭受雷击, 造成信号线路中断以及设备的损坏, 会对楼办公教学正常工作带来许多不便之处。2 设计对象情况: 该建筑物长 64m, 东宽 15m, 西宽 11m, 楼高 10m, 阁楼高 6.3m, 总高 16.3m。楼顶有 4 台风向风速传感器, 两台卫星接/发送器。该建筑物的配电是从学院总配电房架空引人, 进入一楼楼梯口的配电箱。二: 设计依据《建筑物防雷设计法律规范》 GB50057-94《建筑物电子信息系统防雷技术范》GB50343-04 《低压配电设计法律规范》GB50054-954下载后可任意编辑5下载后可任意编辑三: 设计方案1 雷电防护概述: 雷电是一种极具破坏力的自然现象, 其电压高达数百万伏, 瞬间电流更可高达数十万安培。千百年来, 雷电所造成的破坏可谓不计其数。落雷后在雷击中心 1.5-2Km 半径的范围内都可能产生危险过电压损坏线路上的设备。一般而言, 雷电灾害具有突发性、...
