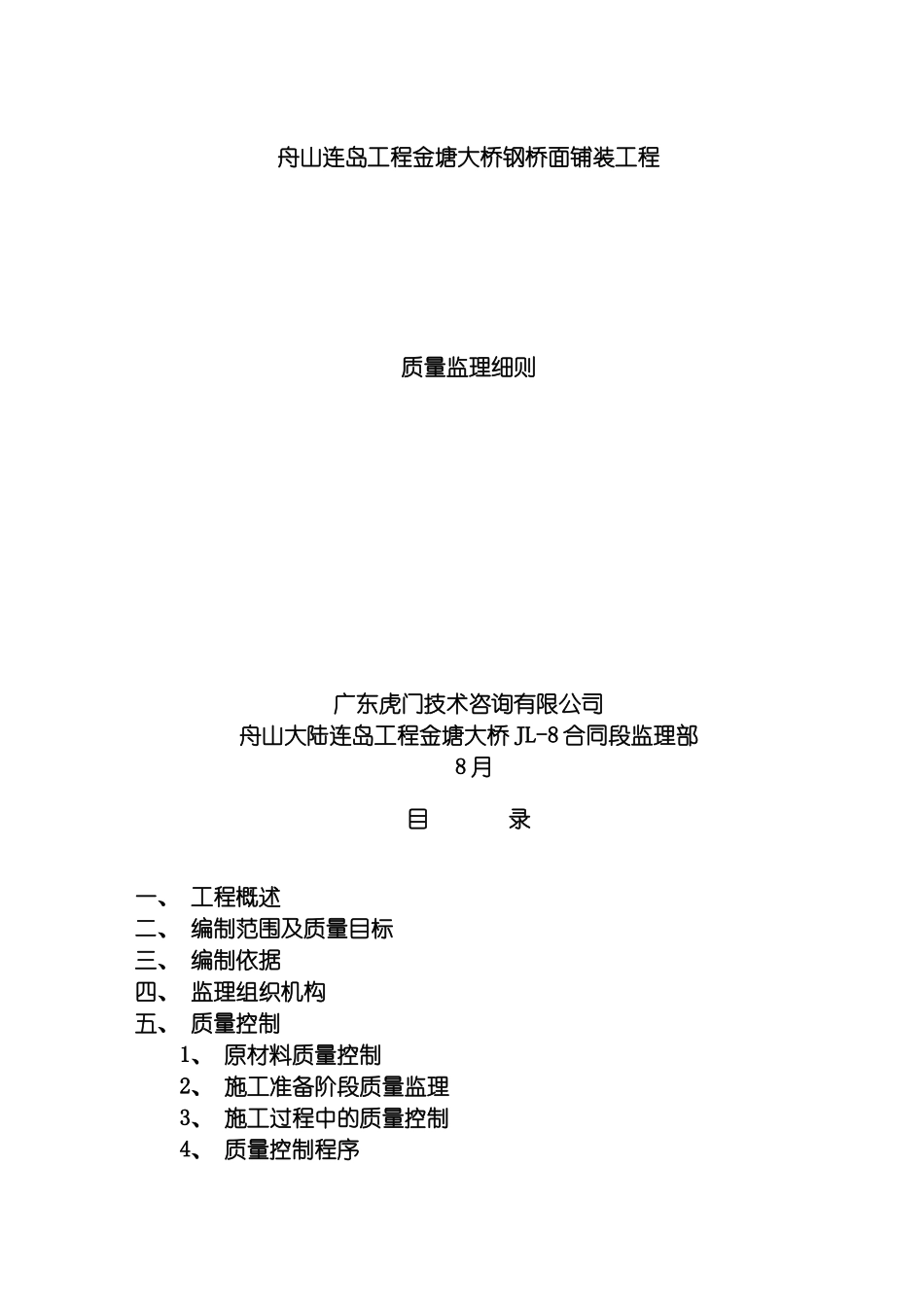

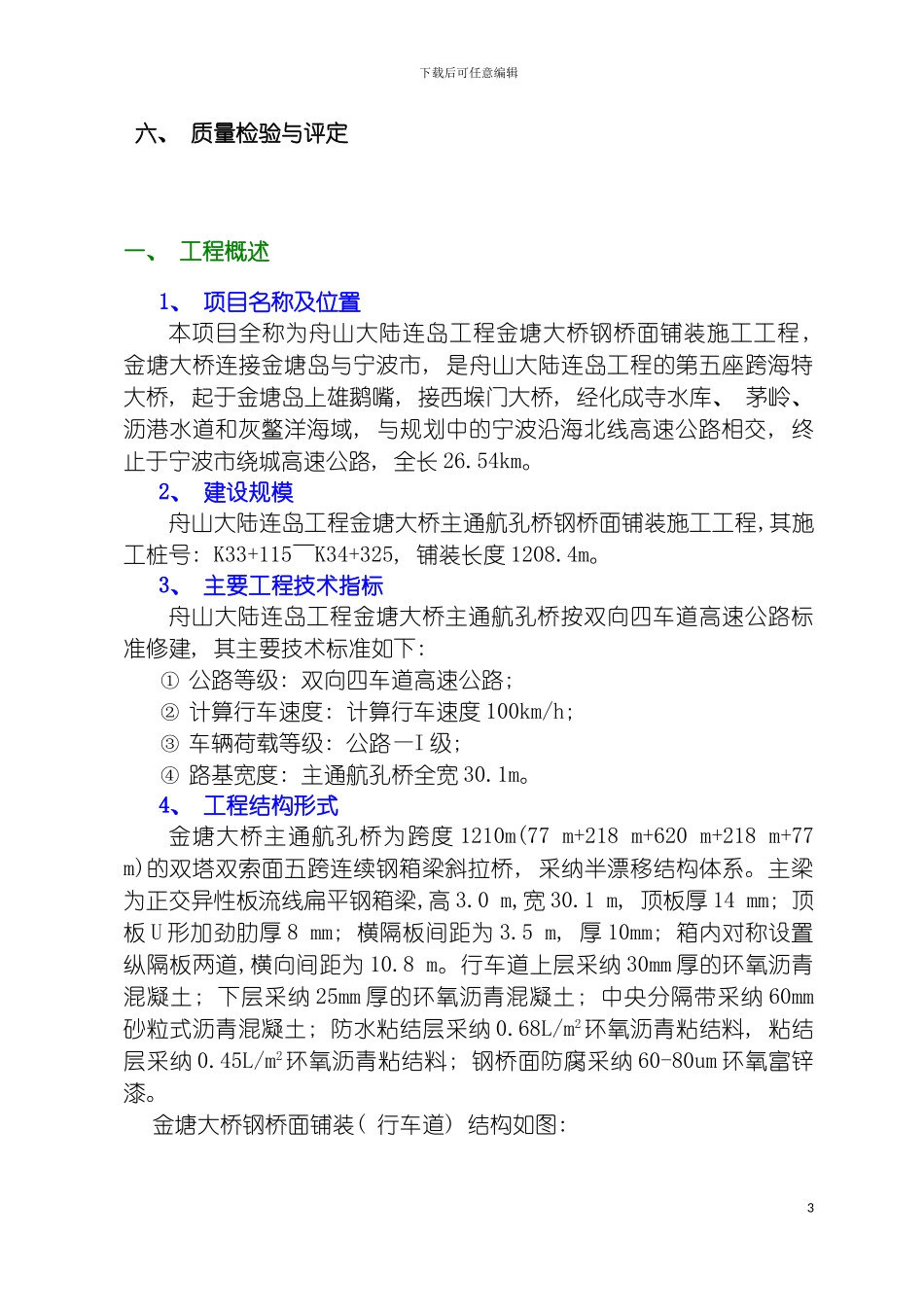

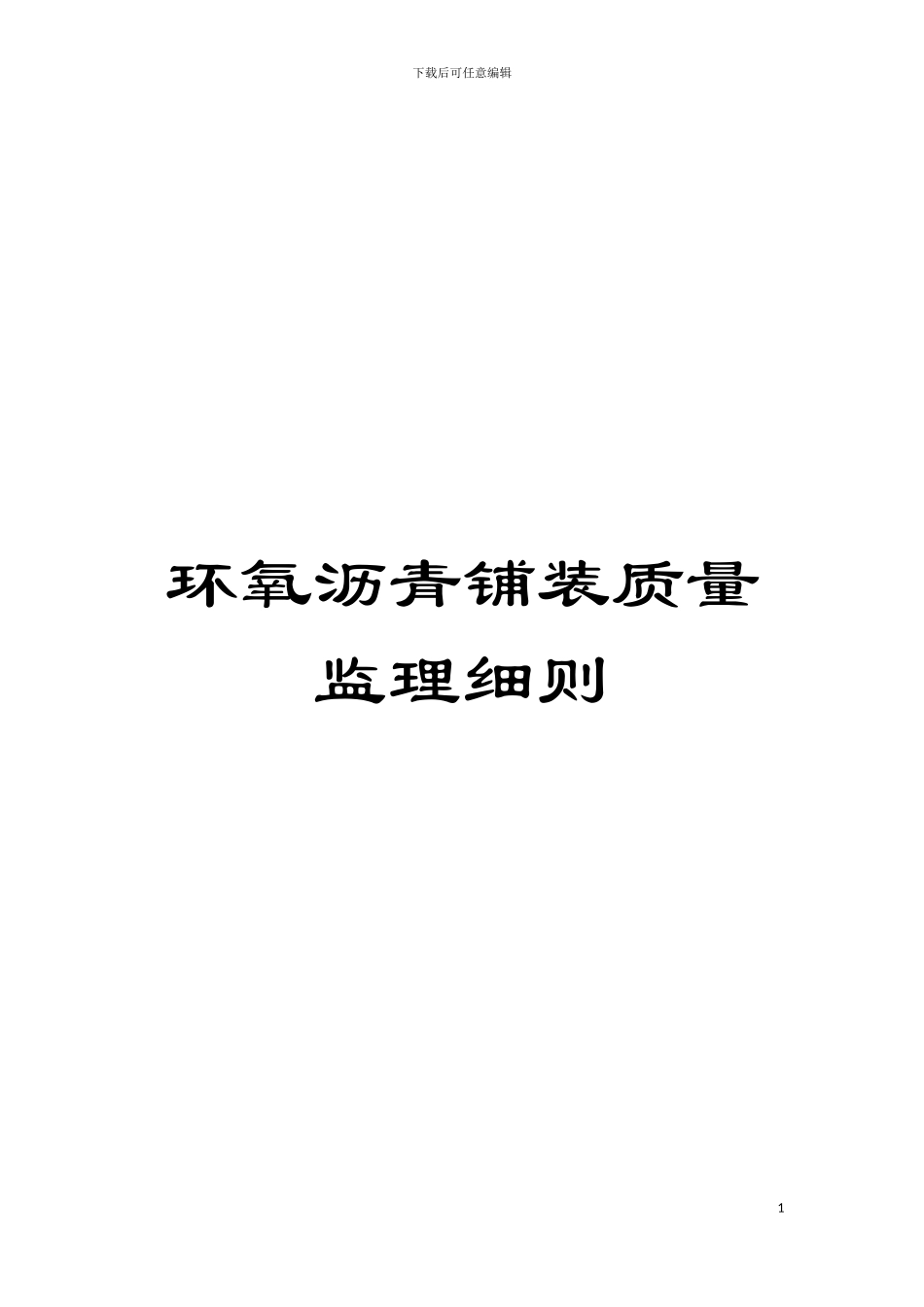

下载后可任意编辑环氧沥青铺装质量监理细则1舟山连岛工程金塘大桥钢桥面铺装工程质量监理细则广东虎门技术咨询有限公司舟山大陆连岛工程金塘大桥 JL-8 合同段监理部 8 月目 录一、 工程概述二、 编制范围及质量目标三、 编制依据四、 监理组织机构五、 质量控制1、 原材料质量控制2、 施工准备阶段质量监理3、 施工过程中的质量控制4、 质量控制程序下载后可任意编辑六、 质量检验与评定一、 工程概述1、 项目名称及位置本项目全称为舟山大陆连岛工程金塘大桥钢桥面铺装施工工程, 金塘大桥连接金塘岛与宁波市, 是舟山大陆连岛工程的第五座跨海特大桥, 起于金塘岛上雄鹅嘴, 接西堠门大桥, 经化成寺水库、 茅岭、 沥港水道和灰鳖洋海域, 与规划中的宁波沿海北线高速公路相交, 终止于宁波市绕城高速公路, 全长 26.54km。2、 建设规模舟山大陆连岛工程金塘大桥主通航孔桥钢桥面铺装施工工程,其施工桩号: K33+115～K34+325, 铺装长度 1208.4m。3、 主要工程技术指标舟山大陆连岛工程金塘大桥主通航孔桥按双向四车道高速公路标准修建, 其主要技术标准如下: ① 公路等级: 双向四车道高速公路; ② 计算行车速度: 计算行车速度 100km/h; ③ 车辆荷载等级: 公路—I 级; ④ 路基宽度: 主通航孔桥全宽 30.1m。4、 工程结构形式金塘大桥主通航孔桥为跨度 1210m(77 m+218 m+620 m+218 m+77 m)的双塔双索面五跨连续钢箱梁斜拉桥, 采纳半漂移结构体系。主梁为正交异性板流线扁平钢箱梁,高 3.0 m,宽 30.1 m, 顶板厚 14 mm; 顶板 U 形加劲肋厚 8 mm; 横隔板间距为 3.5 m, 厚 10mm; 箱内对称设置纵隔板两道,横向间距为 10.8 m。行车道上层采纳 30mm 厚的环氧沥青混凝土; 下层采纳 25mm 厚的环氧沥青混凝土; 中央分隔带采纳 60mm砂粒式沥青混凝土; 防水粘结层采纳 0.68L/m2环氧沥青粘结料, 粘结层采纳 0.45L/m2环氧沥青粘结料; 钢桥面防腐采纳 60-80um 环氧富锌漆。金塘大桥钢桥面铺装( 行车道) 结构如图: 3下载后可任意编辑铺装上层: 环氧沥青混凝土 30mm粘结层: 环氧沥青粘结料 0.45L/㎡铺装下层: 环氧沥青混凝土 25mm防水粘结层: 环氧沥青粘结料 0.68L/㎡环氧富锌漆( 60～80μm) 钢桥面板( 14~24mm) : 喷砂除锈 Sa2.5\\\\\\\ \\\\\\\\\\\\\\\\\\\\\\\/////// ///////////////////////5、 参建单位建设单位: 舟山大陆连岛工程建设指挥部设计单位:...
