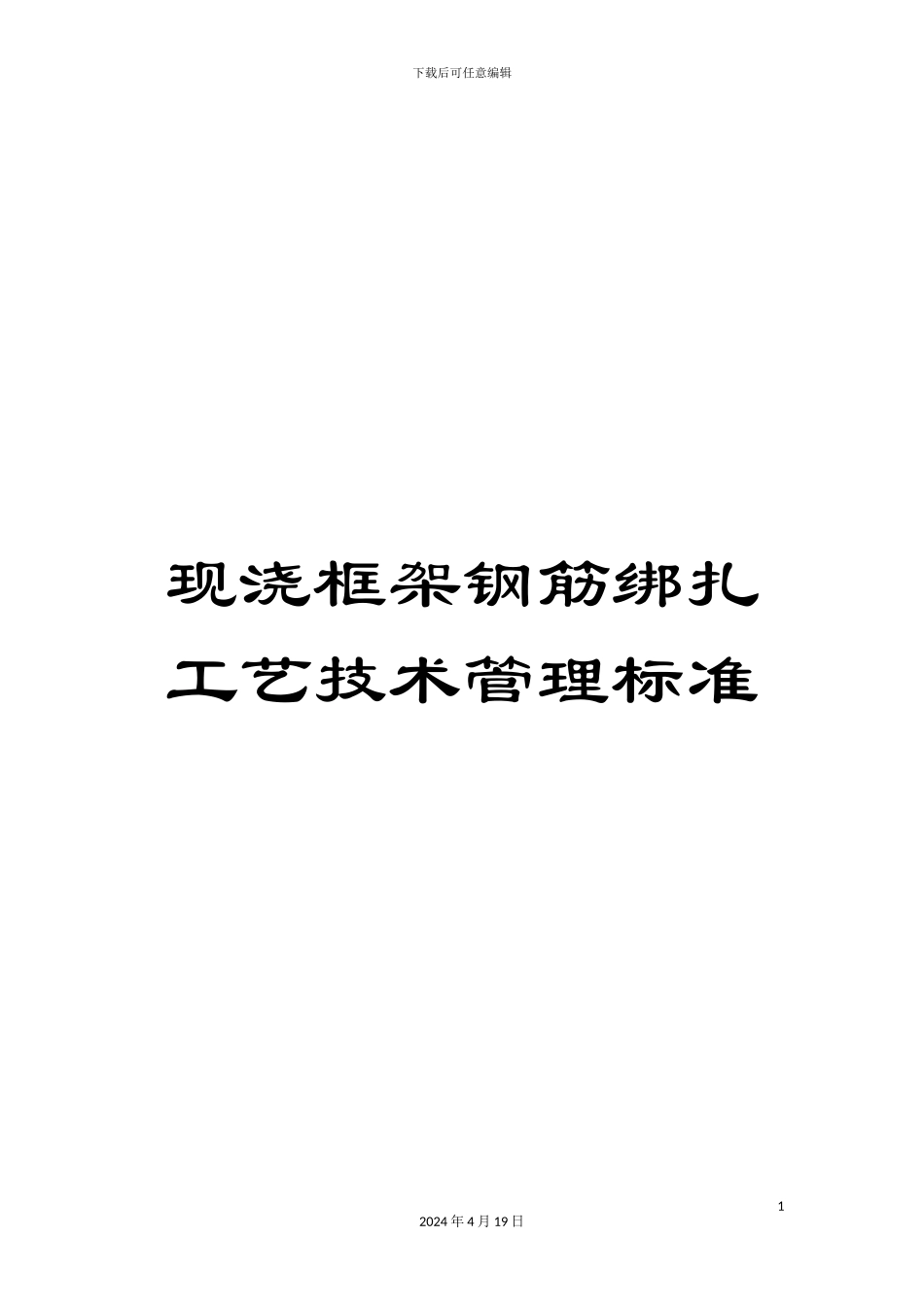

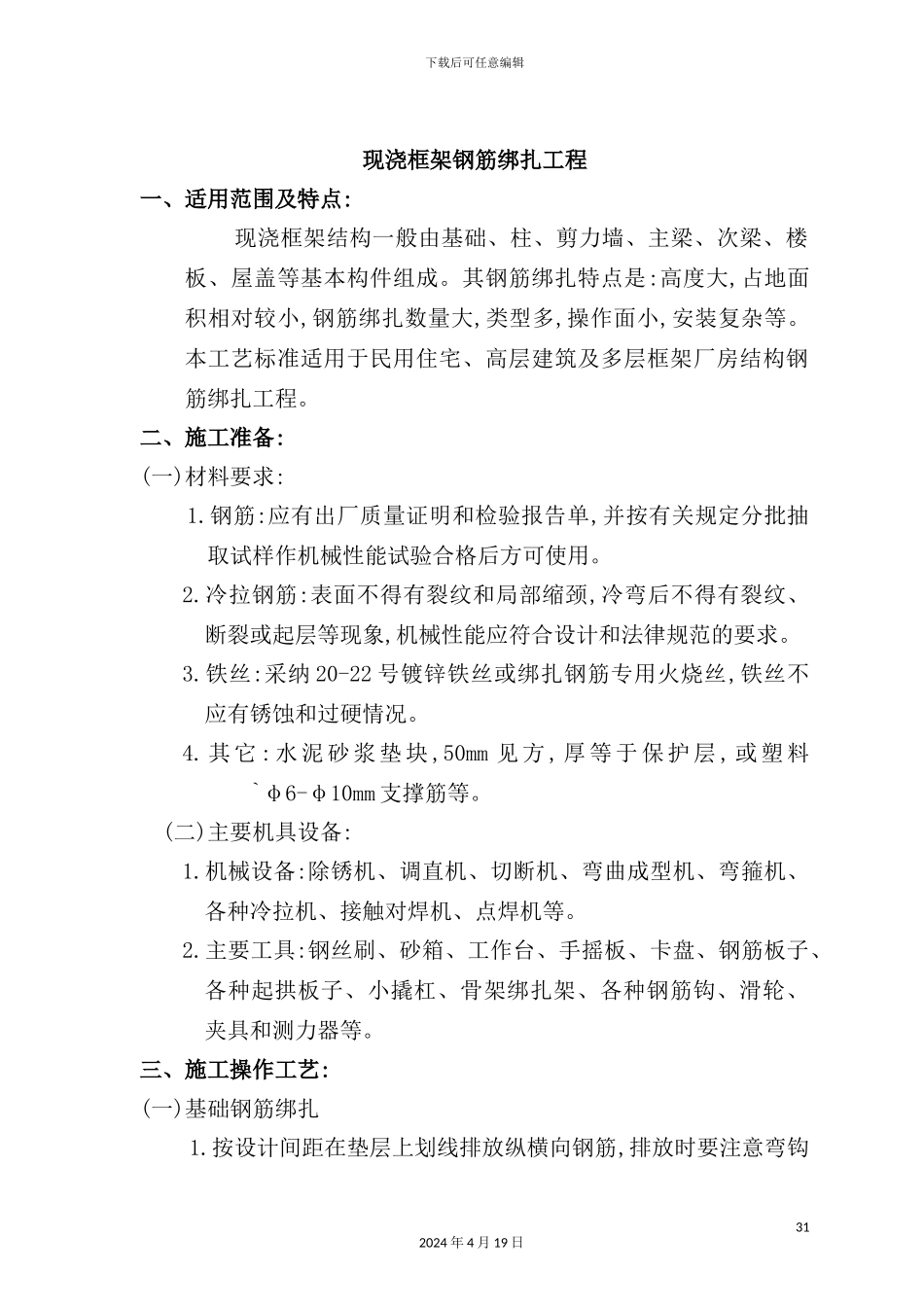

下载后可任意编辑现浇框架钢筋绑扎工艺技术管理标准12024 年 4 月 19 日下载后可任意编辑现浇框架钢筋绑扎工程一、适用范围及特点: 现浇框架结构一般由基础、柱、剪力墙、主梁、次梁、楼板、屋盖等基本构件组成。其钢筋绑扎特点是:高度大,占地面积相对较小,钢筋绑扎数量大,类型多,操作面小,安装复杂等。本工艺标准适用于民用住宅、高层建筑及多层框架厂房结构钢筋绑扎工程。二、施工准备:(一)材料要求: 1.钢筋:应有出厂质量证明和检验报告单,并按有关规定分批抽取试样作机械性能试验合格后方可使用。2.冷拉钢筋:表面不得有裂纹和局部缩颈,冷弯后不得有裂纹、断裂或起层等现象,机械性能应符合设计和法律规范的要求。3.铁丝:采纳 20-22 号镀锌铁丝或绑扎钢筋专用火烧丝,铁丝不应有锈蚀和过硬情况。4. 其 它 : 水 泥 砂 浆 垫 块 ,50mm 见 方 , 厚 等 于 保 护 层 , 或 塑 料`φ6-φ10mm 支撑筋等。(二)主要机具设备:1.机械设备:除锈机、调直机、切断机、弯曲成型机、弯箍机、各种冷拉机、接触对焊机、点焊机等。2.主要工具:钢丝刷、砂箱、工作台、手摇板、卡盘、钢筋板子、各种起拱板子、小撬杠、骨架绑扎架、各种钢筋钩、滑轮、夹具和测力器等。三、施工操作工艺:(一)基础钢筋绑扎1.按设计间距在垫层上划线排放纵横向钢筋,排放时要注意弯钩312024 年 4 月 19 日下载后可任意编辑朝上,不倾向一边,但双层钢筋的上层钢筋弯钩应朝下。2.基础四周两根钢筋交叉点应每点绑扎,中间部分每隔一根呈梅花绑牢;双向主筋的钢筋网,则需将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的铁丝扣要成”八”字形(或左右扣绑扎)以免网片歪斜变形。3.独立柱基础为双向弯曲时,钢筋网的长向钢筋应放在短向钢筋的下面。4.现浇柱与基础连接用的插筋下端,用 90º 弯钩与基础钢筋进行绑扎,箍筋比柱箍筋缩小一个柱筋直径,以便连接。插筋位置应用木条或钢筋架成井字形固定牢固,以免造成柱子轴线偏移。。5.基础配有双层钢筋网时,应在上层钢筋网下面设置钢筋撑脚或混凝土撑脚,以保证上下层钢筋间距和位置的正确。(二)柱子钢筋绑扎: 1.绑扎时,按设计要求的箍筋间距和数量,先将箍筋按弯钩错开要求套在下层伸出搭接筋上,再立起柱子钢筋,在搭接长度内与搭接筋绑好,绑扣不少于 3 个,绑扣向里,便于箍筋向上移动。如柱子主筋采纳光圆钢筋搭接时,角部弯钩应与模板成 45º,中间钢筋的弯钩应与模板 º 成 90º。2.柱主筋绑扎接头的搭接长度按设...
