现浇梁施工工艺

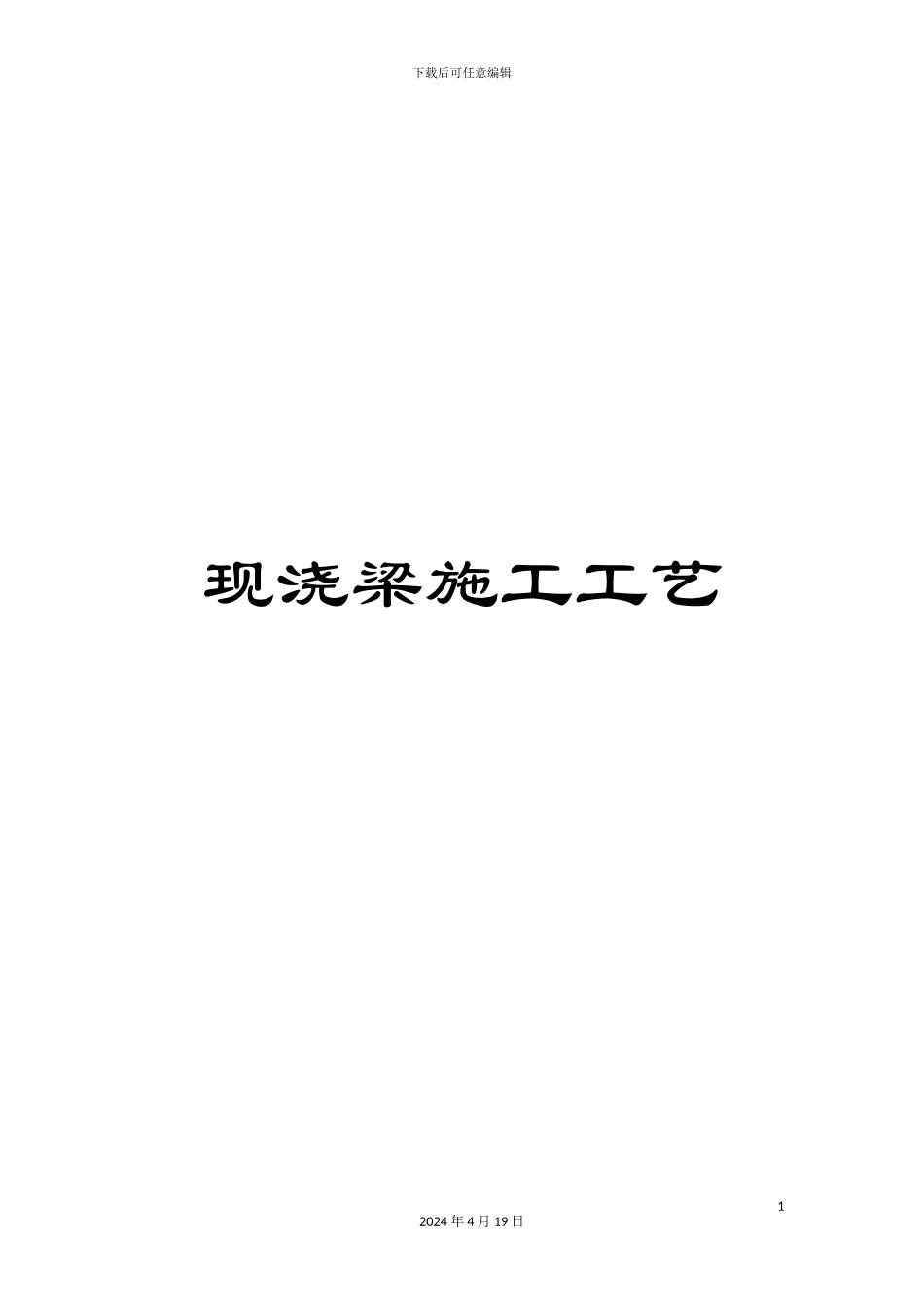

现浇梁施工工艺_第1页
1/20

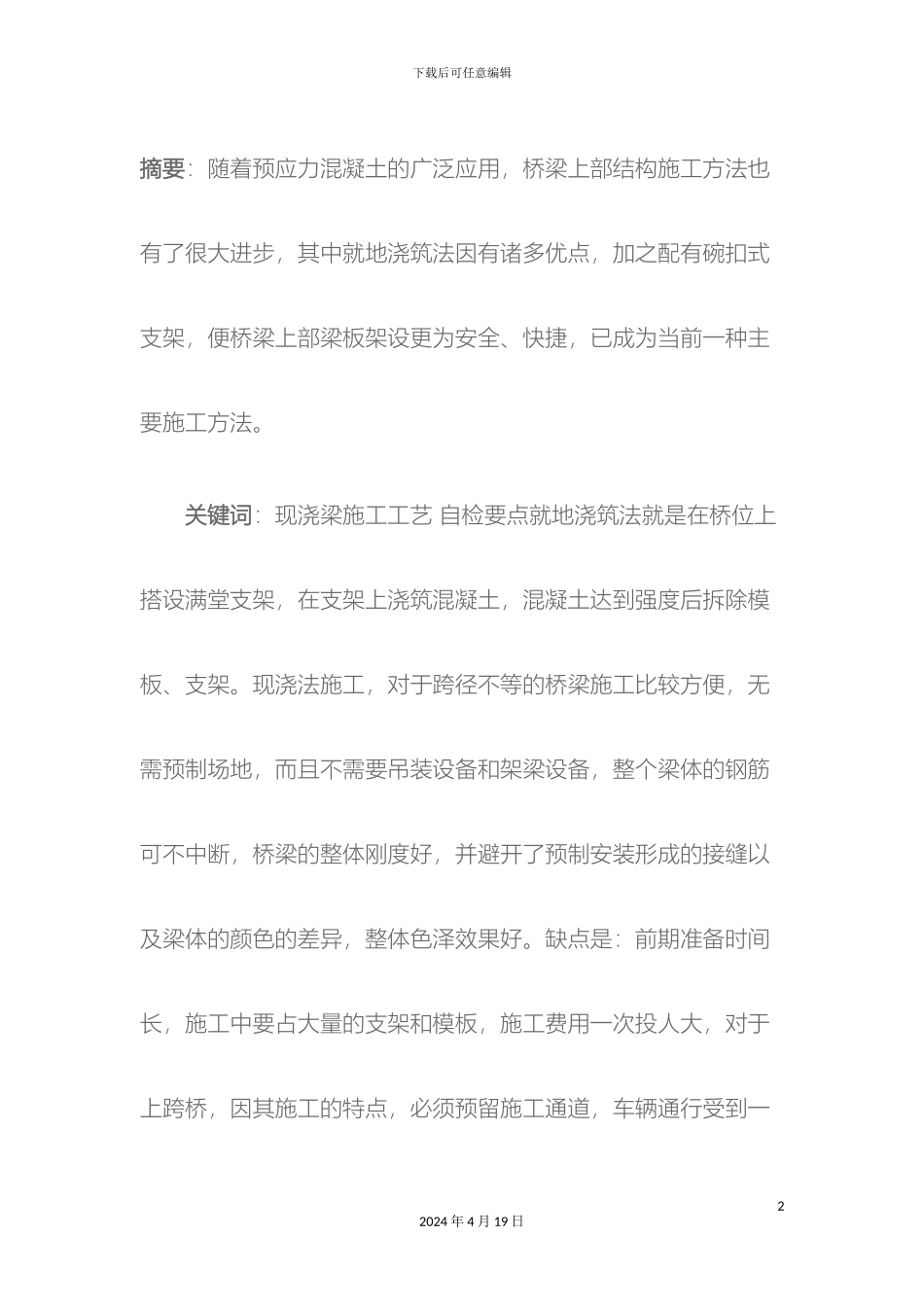

现浇梁施工工艺_第2页
2/20

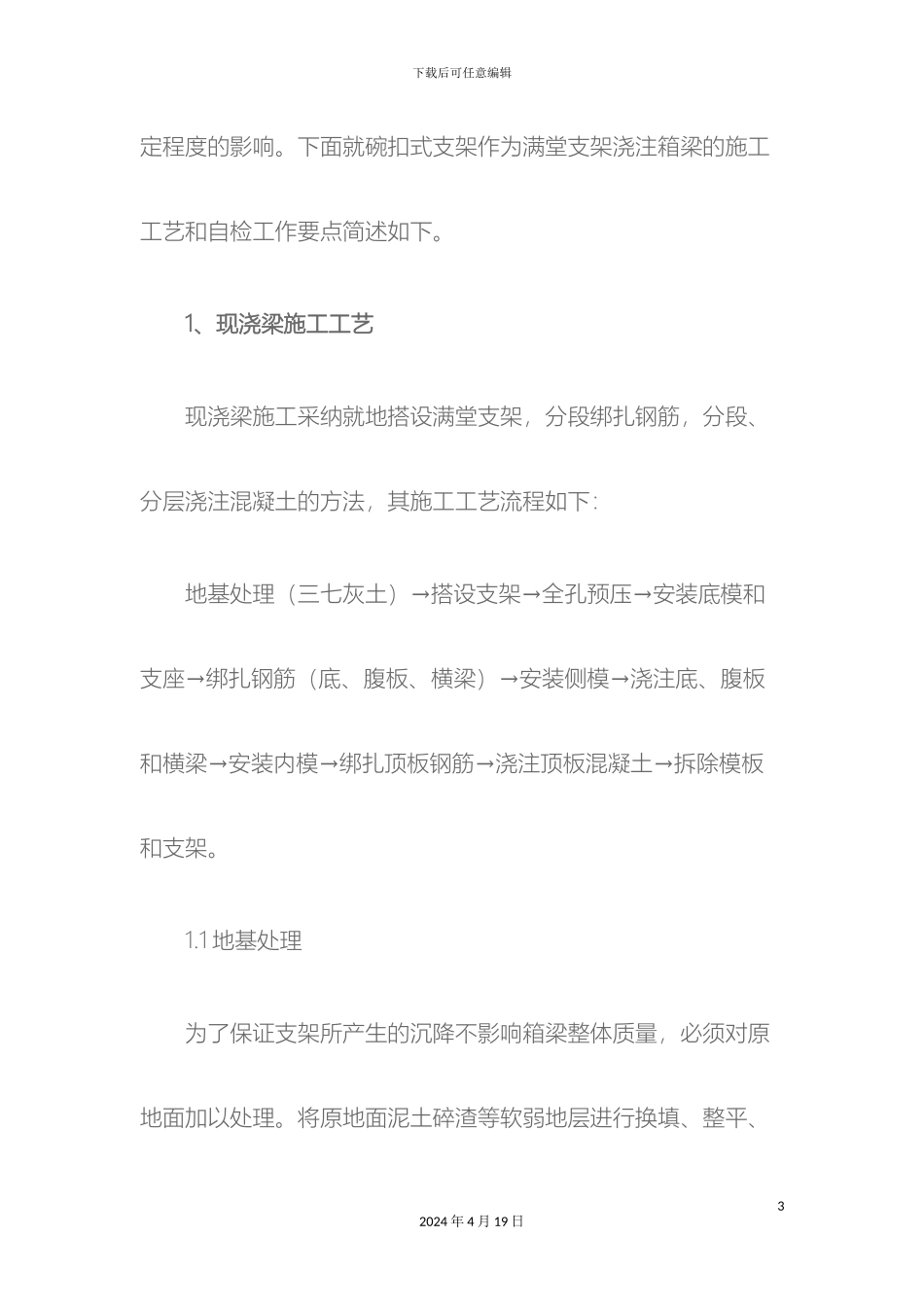

现浇梁施工工艺_第3页
3/20
下载后可任意编辑现浇梁施工工艺12024 年 4 月 19 日下载后可任意编辑摘要:随着预应力混凝土的广泛应用,桥梁上部结构施工方法也有了很大进步,其中就地浇筑法因有诸多优点,加之配有碗扣式支架,便桥梁上部梁板架设更为安全、快捷,已成为当前一种主要施工方法。 关键词:现浇梁施工工艺 自检要点就地浇筑法就是在桥位上搭设满堂支架,在支架上浇筑混凝土,混凝土达到强度后拆除模板、支架。现浇法施工,对于跨径不等的桥梁施工比较方便,无需预制场地,而且不需要吊装设备和架梁设备,整个梁体的钢筋可不中断,桥梁的整体刚度好,并避开了预制安装形成的接缝以及梁体的颜色的差异,整体色泽效果好。缺点是:前期准备时间长,施工中要占大量的支架和模板,施工费用一次投人大,对于上跨桥,因其施工的特点,必须预留施工通道,车辆通行受到一22024 年 4 月 19 日下载后可任意编辑定程度的影响。下面就碗扣式支架作为满堂支架浇注箱梁的施工工艺和自检工作要点简述如下。 1、现浇梁施工工艺 现浇梁施工采纳就地搭设满堂支架,分段绑扎钢筋,分段、分层浇注混凝土的方法,其施工工艺流程如下: 地基处理(三七灰土)→搭设支架→全孔预压→安装底模和支座→绑扎钢筋(底、腹板、横梁)→安装侧模→浇注底、腹板和横梁→安装内模→绑扎顶板钢筋→浇注顶板混凝土→拆除模板和支架。 1.1 地基处理 为了保证支架所产生的沉降不影响箱梁整体质量,必须对原地面加以处理。将原地面泥土碎渣等软弱地层进行换填、整平、32024 年 4 月 19 日下载后可任意编辑碾压,最后铺设一层 3Ocm 左右的三七灰土,碾压至压实度达到90%以上,并整平形成双向横坡,便于排水。为保证地基的稳定和一定的承载力,在灰土上铺一层塑料布,防止雨水浸泡,并在地基两边预留纵向排水沟。 1.2 支架搭设 桥梁支架从开始的木模进展到钢脚手架,以及各种万能杆件,到现在普遍采纳碗扣式脚手架。碗扣式脚架具有以下优点:接头构造合理,结构强度高,力学性能好,轴心受力,立杆荷载是扣件架的 2.6 倍;便于拆装,自锁能力强,抗剪、抗弯、抗扭强度大,劳动强度低,一般不需要专业人员安装,避开螺栓作业,用一把铁锤即可完成全部作业,特别在桥梁现浇支架中使用,可做到省时、省力、安全、可靠。42024 年 4 月 19 日下载后可任意编辑 碗扣式支架的搭设程序:根据箱梁底面及地面标高差,预先选配好立杆规格并拟定纵横水平拉杆布置图(做支架受力验算...
