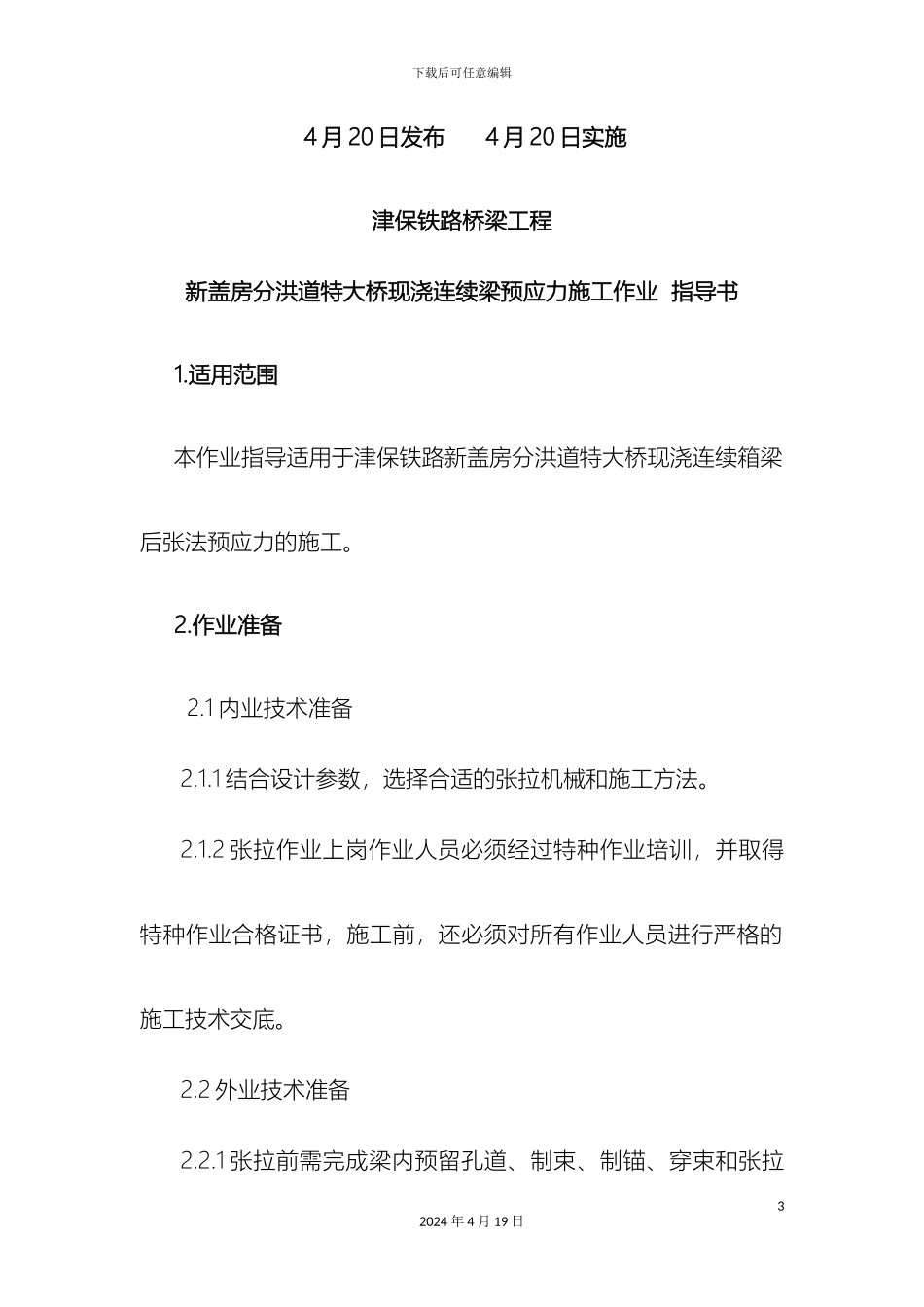

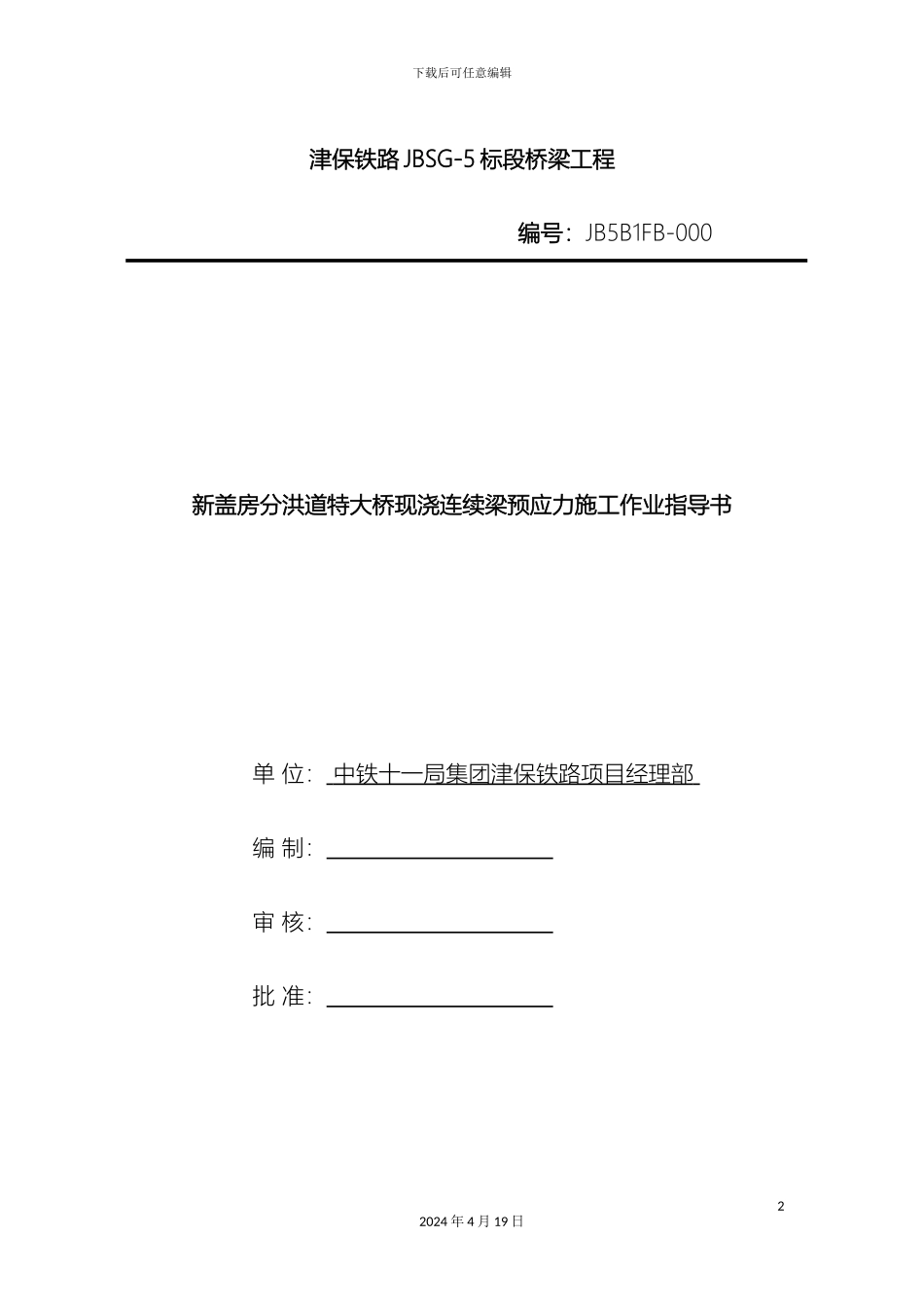

下载后可任意编辑现浇连续梁预应力施工作业指导书12024 年 4 月 19 日下载后可任意编辑津保铁路 JBSG-5 标段桥梁工程 编号：JB5B1FB-000 新盖房分洪道特大桥现浇连续梁预应力施工作业指导书 单 位： 中铁十一局集团津保铁路项目经理部 编 制： 审 核： 批 准： 22024 年 4 月 19 日下载后可任意编辑 4 月 20 日发布 4 月 20 日实施津保铁路桥梁工程新盖房分洪道特大桥现浇连续梁预应力施工作业 指导书1.适用范围本作业指导适用于津保铁路新盖房分洪道特大桥现浇连续箱梁后张法预应力的施工。2.作业准备 2.1 内业技术准备2.1.1 结合设计参数，选择合适的张拉机械和施工方法。2.1.2 张拉作业上岗作业人员必须经过特种作业培训，并取得特种作业合格证书，施工前，还必须对所有作业人员进行严格的施工技术交底。2.2 外业技术准备2.2.1 张拉前需完成梁内预留孔道、制束、制锚、穿束和张拉32024 年 4 月 19 日下载后可任意编辑机具设备的准备工作。2.2.2 钢绞线、锚具、张拉千斤顶、压力表等设备必须经专业检测单位检测，并取得检验合格报告。2.2.3 张拉安全防护设备已安装完毕并在作业区周边布设警示标志，由专人负责看护、挪动。3、技术要求 3.1 预应力材料3.1.1 预应力钢绞线技术性能应符合国家现行《预应力砼用钢绞线》（GB/T5224）的规定和满足设计要求；3.1.2 钢绞线有出厂合格证，进场后先进行外观检查，对钢绞线的弹性模量试验按每批号进行。3.1.3 每批钢绞线由同一批号、同一强度的钢绞线组成。3.1.4 锚具、夹片和连接器应符合国家现行《预应力筋用锚具、夹具和连接器》（GB/T 4370）的有关规定并经检验合格后方可42024 年 4 月 19 日下载后可任意编辑使用。3.2 预应力设备选用及校正3.2.1 张拉千斤顶在整拉整放工艺中，单束初调及张拉宜采纳穿心式双作用千斤顶。整体张拉的整体放张宜采纳自锁式千斤顶，额定张拉吨位宜为张拉力的 1.2-1.5 倍，张拉千斤顶前必须经过校正，校正系数不得大于 1.05。校正有效期为一个月且不超过 200次张拉作业，拆修更换配件的张拉千斤顶必须重新校正。3.2.2 压力表应选用防震型，表面最大读数应为张拉力的 1.25至 2.0 倍，精度不低于 1.0 级。3.2.3 压力表应与张拉千斤顶配套使用。预应力设备应建立台账及卡片定期检查。4.施工程序与工艺流程4.1 工艺流程52024 年 4 月 19 日下载后可任意编辑制孔穿束张拉压浆 4.2 施工程序4.2.1...
