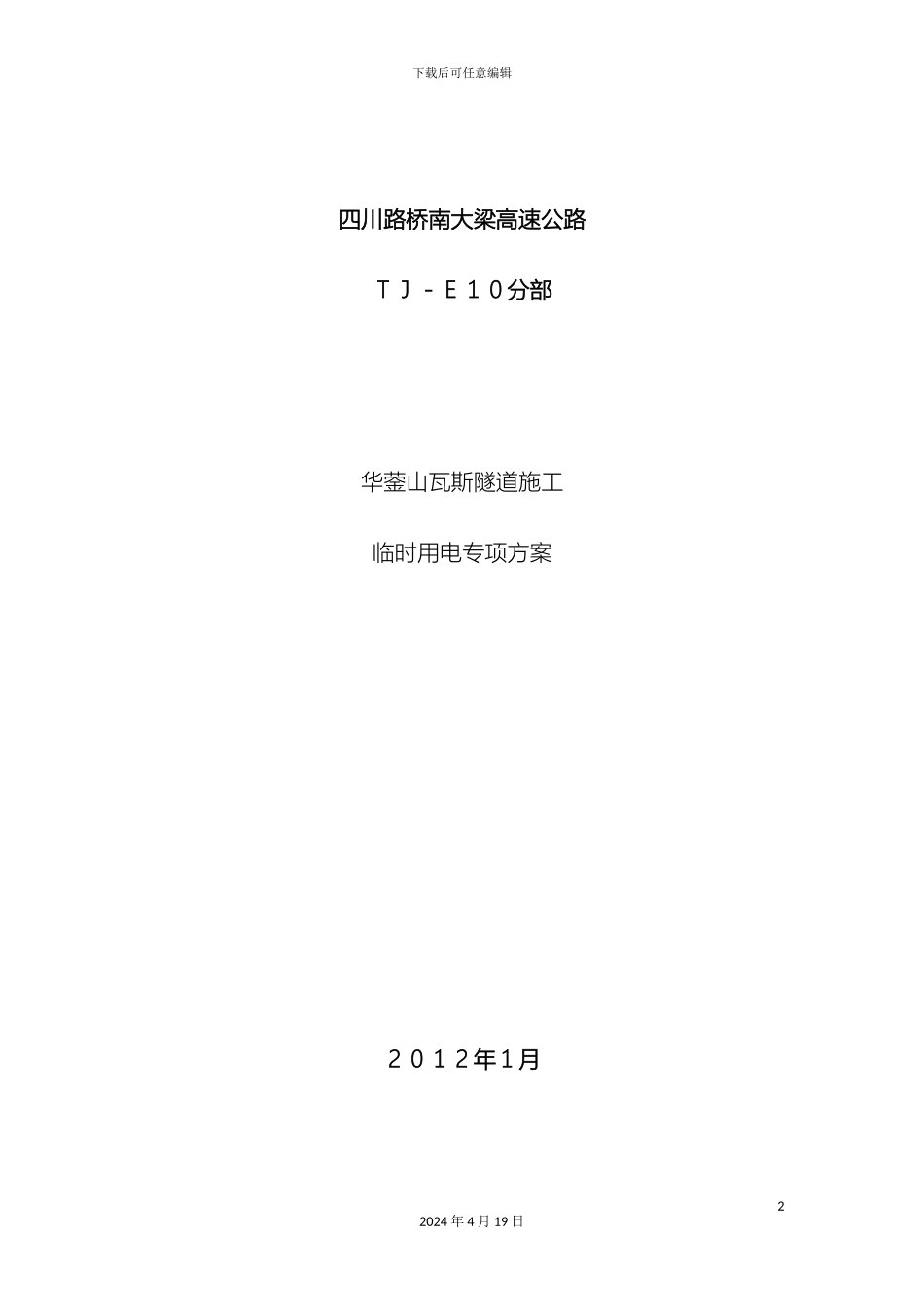

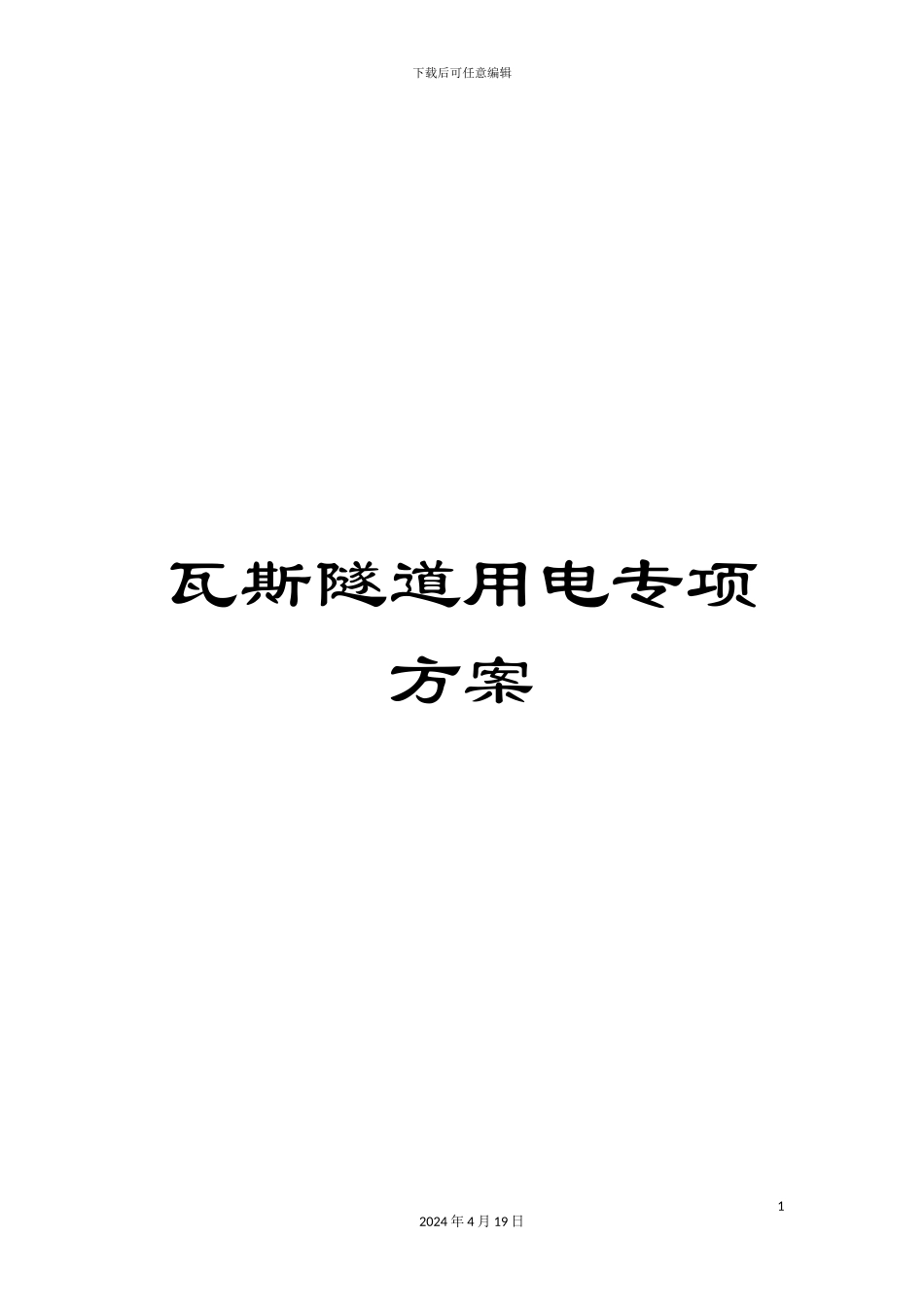

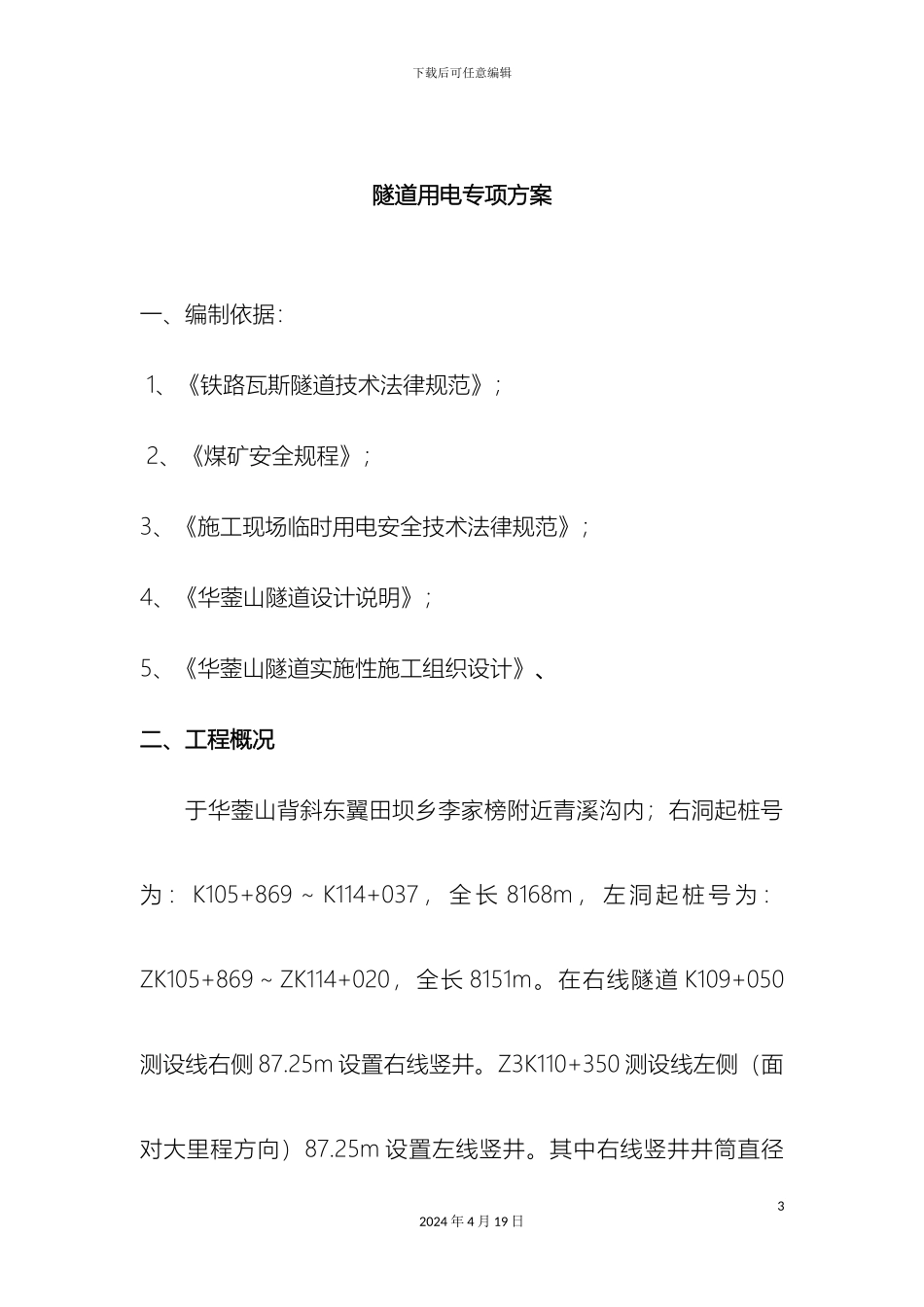

下载后可任意编辑瓦斯隧道用电专项方案12024 年 4 月 19 日下载后可任意编辑四川路桥南大梁高速公路ＴＪ－Ｅ１０分部华蓥山瓦斯隧道施工临时用电专项方案２０１２年１月22024 年 4 月 19 日下载后可任意编辑隧道用电专项方案一、编制依据： 1、《铁路瓦斯隧道技术法律规范》； 2、《煤矿安全规程》； 3、《施工现场临时用电安全技术法律规范》； 4、《华蓥山隧道设计说明》； 5、《华蓥山隧道实施性施工组织设计》、二、工程概况于华蓥山背斜东翼田坝乡李家榜附近青溪沟内；右洞起桩号为 ： K105+869 ～ K114+037 ， 全 长 8168m ， 左 洞 起 桩 号 为 ：ZK105+869～ZK114+020，全长 8151m。在右线隧道 K109+050测设线右侧 87.25m 设置右线竖井。Z3K110+350 测设线左侧（面对大里程方向）87.25m 设置左线竖井。其中右线竖井井筒直径32024 年 4 月 19 日下载后可任意编辑8.0m，井深 394m，左线竖井井筒直径 7.5m，井深 464m。华蓥山隧道位于区位于华蓥山中段，突兀耸立的华蓥山为褶皱背斜山，山的两侧为丘陵区。进、出口分处于华蓥山山麓斜坡地带，山麓斜坡由单面山组成，其上多有岩溶槽谷形成的顺层冲沟，形成一山三岭两槽谷的特有地貌形态。隧道进、出口段均穿越须家河 组 （ T3xj ） 薄 至 中 层 泥 岩 、 砂 岩 夹 煤 层 ； 其 中T3xj1、T3xj3、T3xj5 段为含煤层并赋存瓦斯，属高瓦斯隧道，穿越的煤层部分已开采，且存在老采空区；隧道洞身主要穿越雷口坡组和嘉陵江组地层灰岩、白云质灰岩段，岩溶及岩溶水发育，同时隧道穿越华蓥山背斜核部以及 F1 断层带。隧道存在的风险主要为：瓦斯、煤层采空区、倒塌和岩溶涌突水。 三、瓦斯隧道供配电系统设计 （一）供电方案 ：在洞外集中设置两台变压器，，一台洞口通风42024 年 4 月 19 日下载后可任意编辑机用电；一台供洞外空压机、抽水及其它设备用电。（1）开挖500m 内，用 MY0.38/0.66-3*70+1 煤矿专用阻燃铜芯软电缆，经专用隔爆接线盒连接后分三路引出：一路供模板台车及附近所有用电设备，一路供掌子面所有用电设备，另一路供移动变压器附近及向洞口方向的所有用电设备。 （2）、开挖 500m 后，用10KV YJLV22-3*50mm 2 高压电缆沿洞璧悬挂敷设，引入洞内 KBSZY-250KVA-10/0.4KV 移动式隔爆变压器，降压后分三路引出（分路及供电范围与上一条相同）。移动变压器中性点不接地。洞内低压配电电缆全部采纳...
