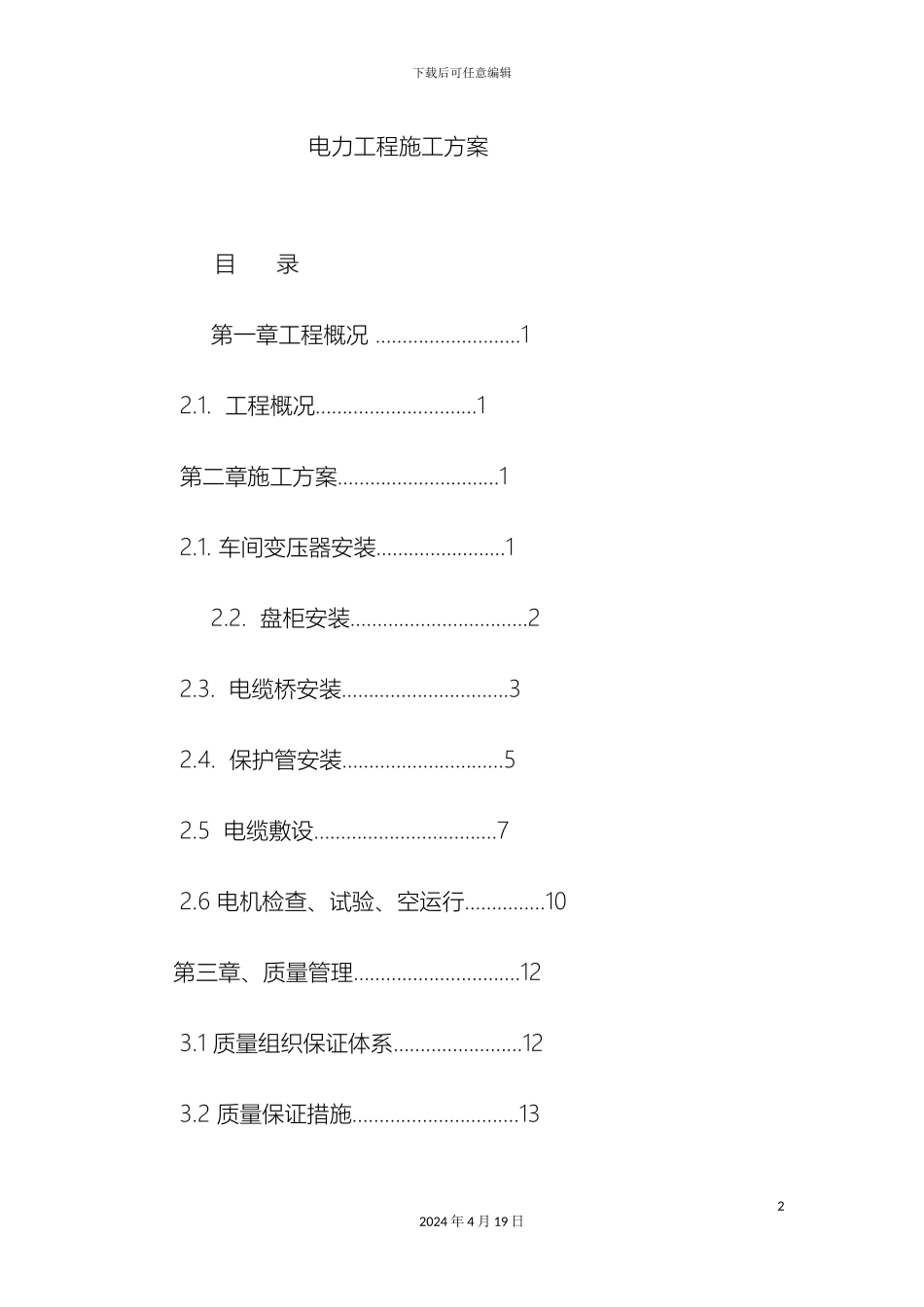

下载后可任意编辑电力工程施工方案12024 年 4 月 19 日下载后可任意编辑电力工程施工方案 目 录第一章工程概况 ………………………1 2.1. 工程概况…………………………1 第二章施工方案………………………...1 2.1. 车间变压器安装……………………12.2. 盘柜安装…………………………...2 2.3. 电缆桥安装………………………....3 2.4. 保护管安装…………………………5 2.5 电缆敷设…………………………….7 2.6 电机检查、试验、空运行……………10 第三章、质量管理………………………….12 3.1 质量组织保证体系……………………12 3.2 质量保证措施………………………….1322024 年 4 月 19 日下载后可任意编辑 第四章安全管理…………………………….14 4.1 岗位安全职责……………………………14 4.2 安全保证措施…………………………….15 电 力 施 工 方 案第一章 工程概况1.1 工程概况中细碎车间设第压配电宝一个，800KVA 变压器一台，10KV电源引自总降变电所，该车间变电所负责中细碎车间、粗碎车间、筛分车间、汽修等车间的用电。第二章施工方案2.1 车间变压器安装（1）车间动力变压器安装前和送电前，应做下列试验；32024 年 4 月 19 日下载后可任意编辑 a. 测量绕组直流电阻； b. 检查所有分接头的变压比； c. 检查三相变压器接线组别；d. 测量绕组的绝缘电阻、吸收比； e. 绕组沟通耐压试验； f. 绝缘油试验 （2）变压器安装前的检查a. 油箱及附件齐全，无腐蚀及机械损伤，密封良好； b. 油箱箱盖或钟罩发兰及封板的链接螺栓齐全，紧固良好，无渗漏。c.充油套管的油位应正常，无渗油、瓷体无损伤；d.散热器、连体管、防爆管、净油器等应密封；e.气体继电器应安装好或置于干燥的空盘柜安装，（1）基础型 钢制作安装根据设计和法律规范要求，基础型钢的材料为 10#槽钢。42024 年 4 月 19 日下载后可任意编辑基础型钢下料前，必须平直、除锈。焊后，焊缝应打平。a.基础型钢安装的允许偏差；b.型钢的防腐及安装基础型钢焊好后，应进行除锈、刷油漆，基础型钢安装后，其顶部宜高出抹平地面 10mm，基础型钢应有明显可靠的接地。2 盘柜的安装（2）盘柜、箱体在短途运输、倒运及移动的过程中必须十分小心，避开频翻和碰撞，注意保护盘柜上元器 件，必要时，将元器件临时拆下，待柜体安装好后在安装。盘柜及盘柜电缆支架、桥架安装桥架安装工序为：（1）...
