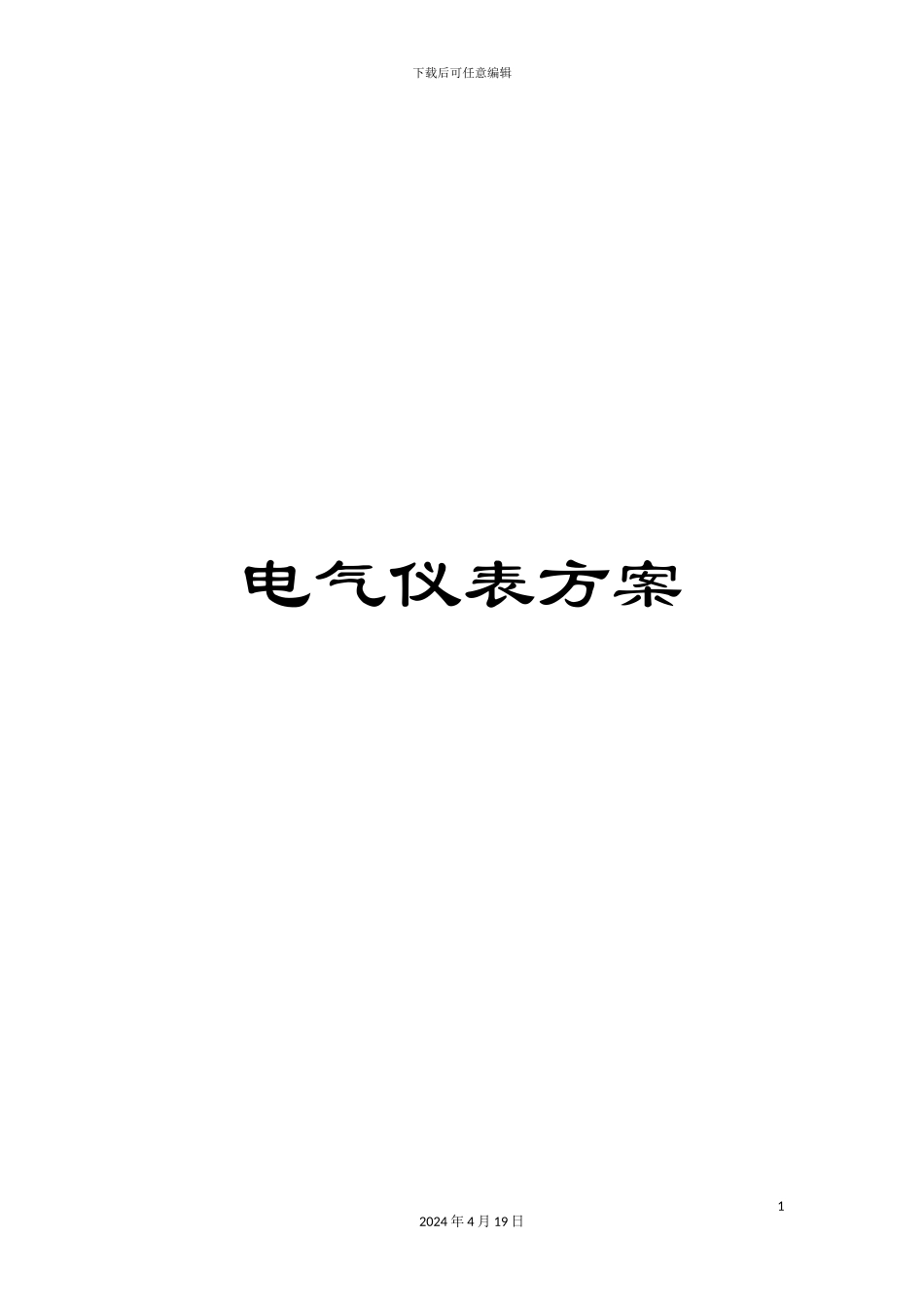

电气仪表方案

下载后可任意编辑电气仪表方案12024 年 4 月 19 日下载后可任意编辑1、工程概况 本方案使用于山西煤化工 1830 工程合成氨装置区电气工程的施工。2、 编制依据 2.1 设计院设计施工图。 2.2 电气装置安装工程施工验收法律规范ＧＢＪ２３２－８２。2.3 电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收法律规范ＧＢＪ１４８－９０ 2.4 电气装置安装工程母线装置施工及验收法律规范ＧＢＪ１４９－９０ 2.5 电气装置安装工程电气设备交接试验标准ＧＢ 5015-912.6 建筑安装工人安全技术操作法律规范。3 、施工方法及质量要求3.1 接地系统的安装22024 年 4 月 19 日下载后可任意编辑3.1.1 接地体和接地线的施工程序 １） 挖沟－－按图纸位置挖 800 毫米宽度沟，沟底标高为-800 毫米。 ２）打入接地体－－按图纸位置将接地体打入地下，留３００毫米长外露。 ３）焊接地线，涂沥青。 ４）继续将接地体打入规定深度，其顶部距地坪０．７米。 ５）隐蔽工程验收 ６）回填夯实 ７）接地电阻测试。3.1.2 接地体和接地线的规格尺寸和敷设位置应符合施工图的规定。接地工程可靠参照标准图 ５６８第４、７、９、１０、２７、２９、３０页的做法进行安装。 接地体采纳Ｌ５０×５０×５镀锌角钢，单根长度为２．５米，32024 年 4 月 19 日下载后可任意编辑接地干线采纳－４０×４镀锌扁钢。接地支线采纳－２５×４锌锌扁钢和 Φ10 圆钢， 对于较坚实的土壤，接地板顶端应加管帽打入地下，而后取下以免将接地板顶部打裂。3.1.3 接地体和接地干线的连接以及接地线的接长均采纳手工电弧焊，其搭接长度必须为： 1 扁钢宽度的２倍（且至少三个棱边焊接）； 2 圆钢直径的６倍； 3 圆钢与扁钢连接时，其长度为圆钢直径６倍；。 4 圆钢与钢管或角钢焊接时，为了连接可靠除应在其接触面部位的两侧进行焊接外，并应焊以由钢带弯成的弧形或直角形卡子，或直接由钢带本身弯成弧形或角形与钢管或角钢焊接。 焊后即在焊接处进行防腐防锈处理，地下暗敷时，可满涂沥青，稍凉后再涂第二遍沥青，明敷时应涂防锈漆一遍，银粉涂料一遍。42024 年 4 月 19 日下载后可任意编辑非焊接处，不得涂以防腐防锈涂料。3.1.4 明设接地干线安装3.1.4.1 室内明设接地干线沿墙敷设距地面高度２５０－３００毫米处，用２５×４镀锌扁钢作固定卡子，用 Φ ８螺纹钢或膨胀螺栓将卡子固定在墙上。卡子固定距离，对４０×４...
