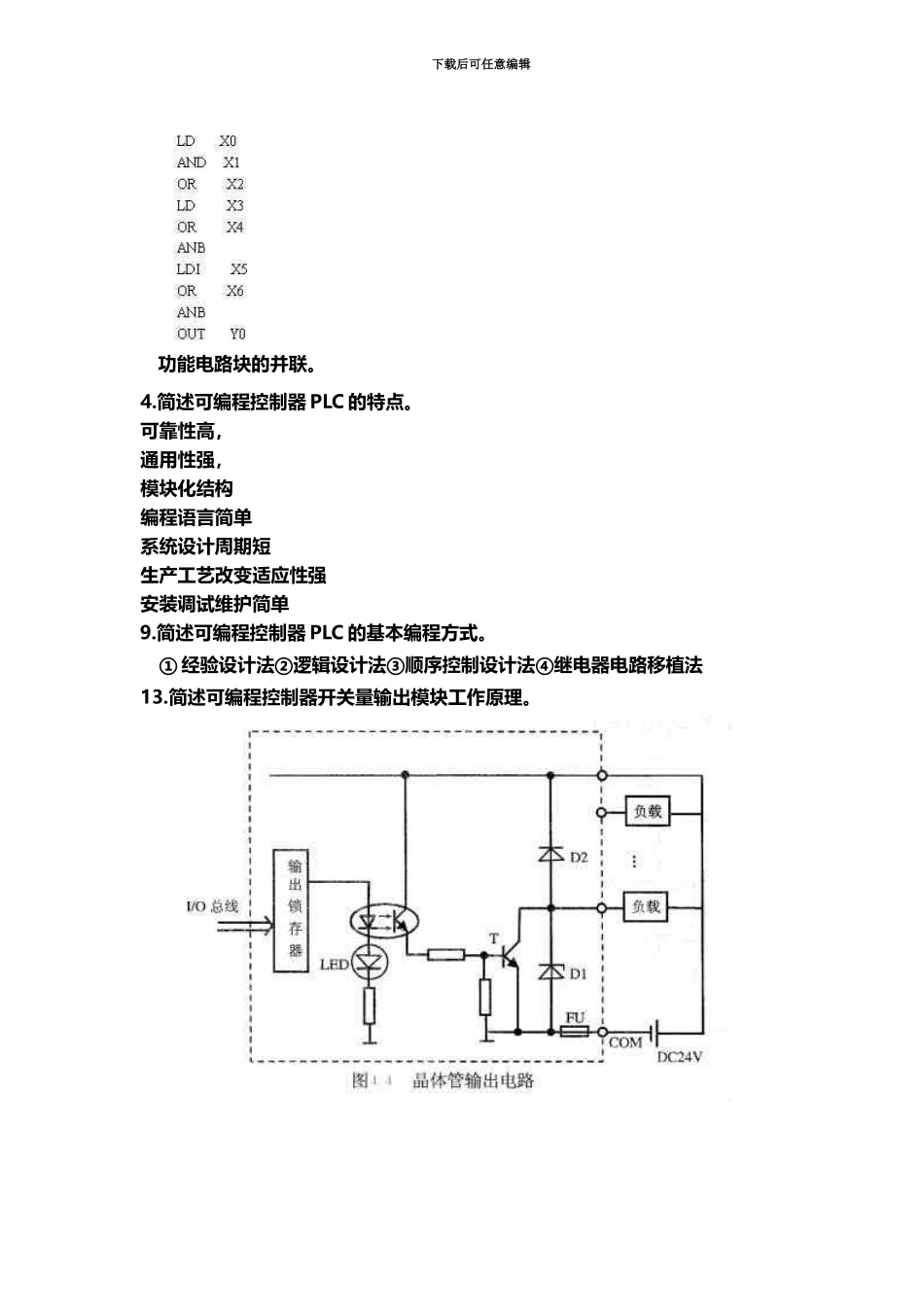

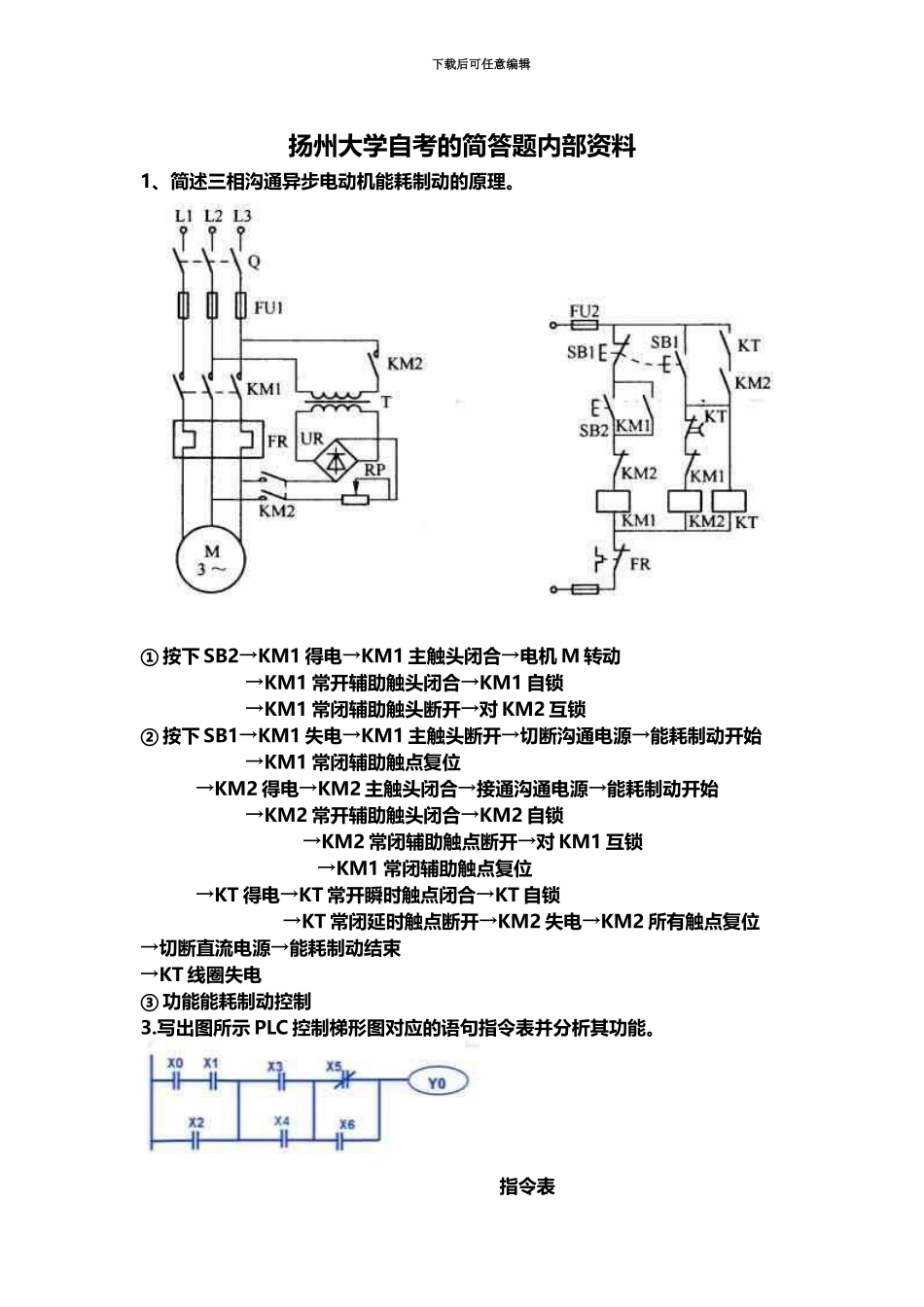

下载后可任意编辑电气传动与可编程控制器 PLC 自考内部资料下载后可任意编辑扬州大学自考的简答题内部资料 1、简述三相沟通异步电动机能耗制动的原理。 ① 按下 SB2→KM1 得电→KM1 主触头闭合→电机 M 转动 →KM1 常开辅助触头闭合→KM1 自锁 →KM1 常闭辅助触头断开→对 KM2 互锁 ② 按下 SB1→KM1 失电→KM1 主触头断开→切断沟通电源→能耗制动开始 →KM1 常闭辅助触点复位 →KM2 得电→KM2 主触头闭合→接通沟通电源→能耗制动开始 →KM2 常开辅助触头闭合→KM2 自锁 →KM2 常闭辅助触点断开→对 KM1 互锁 →KM1 常闭辅助触点复位 →KT 得电→KT 常开瞬时触点闭合→KT 自锁 →KT 常闭延时触点断开→KM2 失电→KM2 所有触点复位 →切断直流电源→能耗制动结束 →KT 线圈失电 ③ 功能能耗制动控制 3.写出图所示 PLC 控制梯形图对应的语句指令表并分析其功能。 指令表 下载后可任意编辑功能电路块的并联。 4.简述可编程控制器 PLC 的特点。 可靠性高，通用性强，模块化结构编程语言简单系统设计周期短生产工艺改变适应性强安装调试维护简单9.简述可编程控制器 PLC 的基本编程方式。 ① 经验设计法②逻辑设计法③顺序控制设计法④继电器电路移植法 13.简述可编程控制器开关量输出模块工作原理。 下载后可任意编辑 PLC 的输出信号由 CPU 发出经过 I/O 总线送给输出锁存器再经过光电耦合器送给晶体管 T 晶体管 T 的饱和和导通就相当于触点的接通和断开进而控制输出模块的负载的接通和断开。图中 D1 为稳压管用来抑制过电压保护晶体管 T。 14.简述机床工作台实现正反向自动循环进给的工作原理。 a)机床工作台自动循环运动示意图 b)自动循环控制电路 按下 SB2KM1 得电并自锁电机正转使工作台前进。当运行到 ST2 时撞块压下 ST2KM1 断电 KM2 得电并自锁电动机反转使工作台后退。当工作台运动到 ST1时,撞块压下 ST1KM2 断电 KM1 得电并自锁电动机又正转使工作台前进这样可一直循环下去直到按下停止按钮才能停下来17 简述三相沟通异步电动机 Y—△降压启动的原理。 4TS2TS3TS1TS移左向反移右向正下载后可任意编辑KM2、KM3 常闭触头为互锁触头,以防同时接成星形和三角形造成电源短路。 工作过程 ①起动: 按下 SB2→KM1 得电→KM1 主触头闭合→电机 M 正转 →KM1 辅助触头闭合→KM1 自锁 →KM3 常闭辅助触头断开→对 KM2 互锁 →KM3 ...
