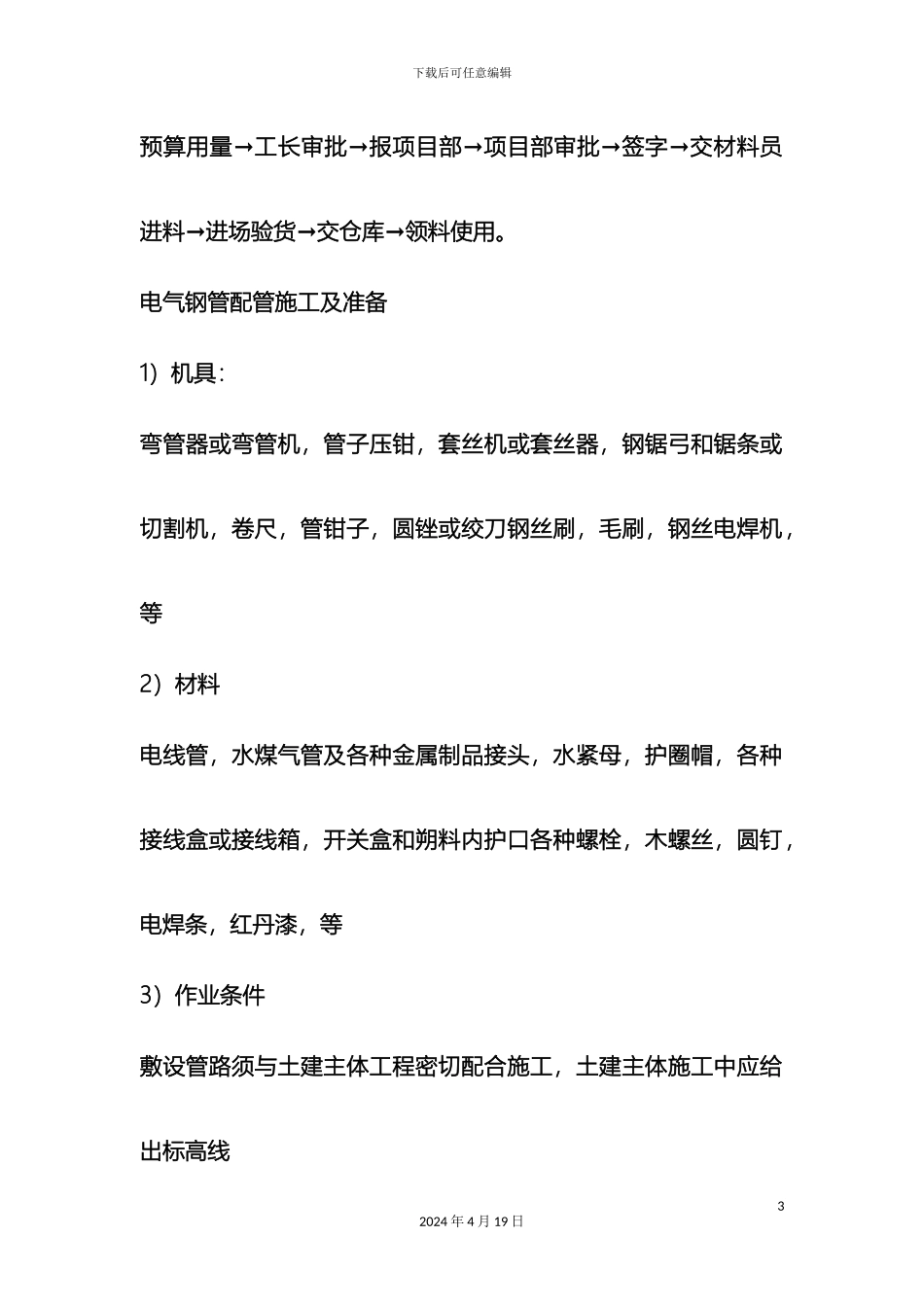

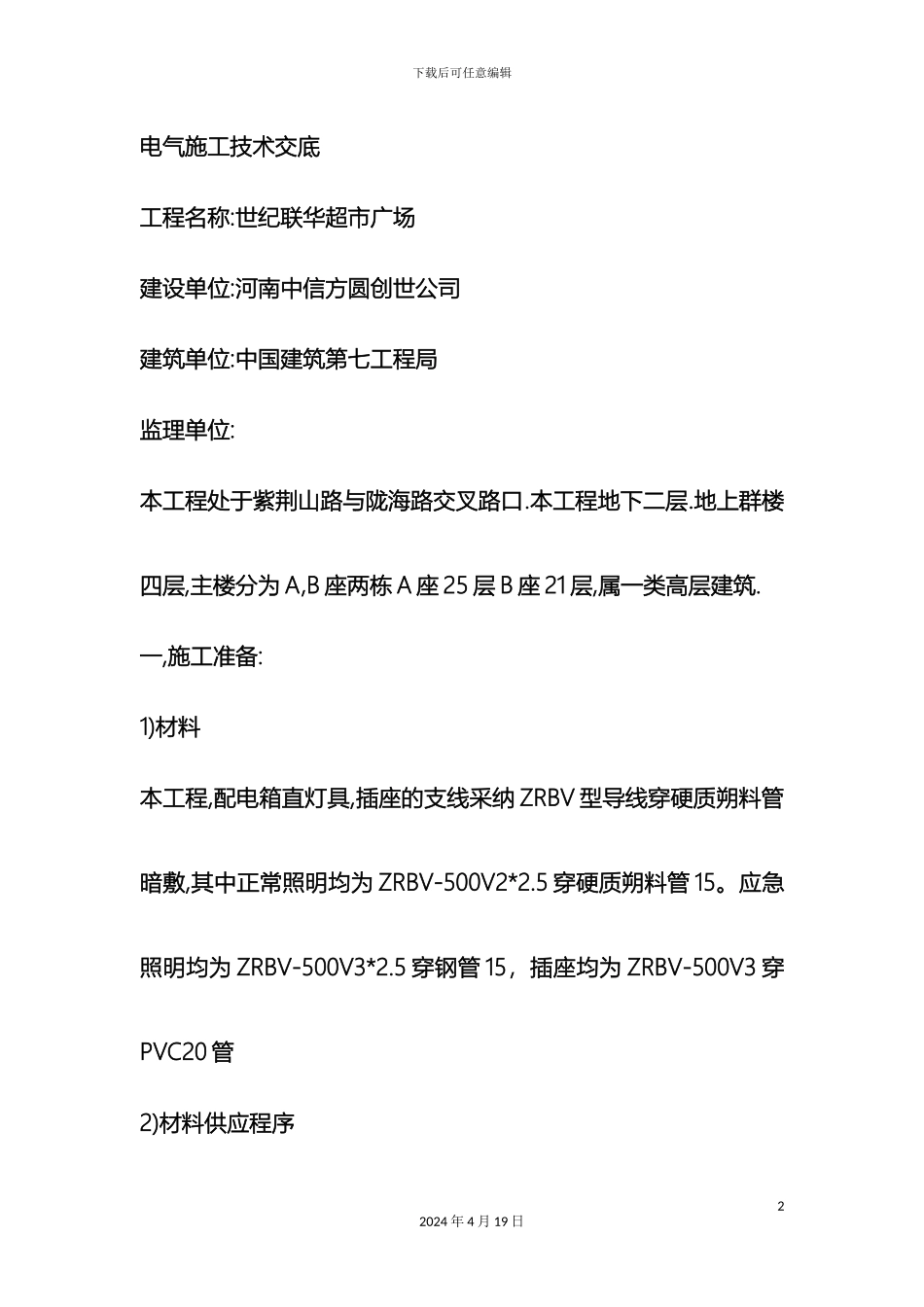

下载后可任意编辑电气技术交底12024 年 4 月 19 日下载后可任意编辑电气施工技术交底工程名称:世纪联华超市广场建设单位:河南中信方圆创世公司建筑单位:中国建筑第七工程局监理单位:本工程处于紫荆山路与陇海路交叉路口.本工程地下二层.地上群楼四层,主楼分为 A,B 座两栋 A 座 25 层 B 座 21 层,属一类高层建筑.一,施工准备:1)材料本工程,配电箱直灯具,插座的支线采纳 ZRBV 型导线穿硬质朔料管暗敷,其中正常照明均为 ZRBV-500V2*2.5 穿硬质朔料管 15。应急照明均为 ZRBV-500V3*2.5 穿钢管 15，插座均为 ZRBV-500V3 穿PVC20 管2)材料供应程序22024 年 4 月 19 日下载后可任意编辑预算用量→工长审批→报项目部→项目部审批→签字→交材料员进料→进场验货→交仓库→领料使用。电气钢管配管施工及准备1）机具：弯管器或弯管机，管子压钳，套丝机或套丝器，钢锯弓和锯条或切割机，卷尺，管钳子，圆锉或绞刀钢丝刷，毛刷，钢丝电焊机，等2）材料电线管，水煤气管及各种金属制品接头，水紧母，护圈帽，各种接线盒或接线箱，开关盒和朔料内护口各种螺栓，木螺丝，圆钉，电焊条，红丹漆，等3）作业条件敷设管路须与土建主体工程密切配合施工，土建主体施工中应给出标高线32024 年 4 月 19 日下载后可任意编辑施工工艺工艺流程熟悉图纸→选管→切断→套丝→煨弯→按使用场所刷防锈漆→进行部分管与盒的连接→配合土建施工逐层逐段予埋→管与管，管与盒连接→接地跨接线焊接。流程解释：1）熟悉图纸，不但要读通电气施工图，还要阅读建筑和结构施工图和其它专业施工图，电器工程施工前要了解土建布局和建筑结构情况和电气配管与其它工种间的配合情况，按图纸要求和施工工艺的规定（或实际需要）经过综合考虑，确定盒，箱的正确位置几管路的敷设位置和正确走向以及在不同方向进出盒，箱的位置。2）钢管的选择根据不同的场所选择不同的管材或根据图纸提供的42024 年 4 月 19 日下载后可任意编辑情况，进行选管。根据所穿的导线截面根数选择配管的管径，两根导线穿与同一根管，管内径不应小于两根导线外径之和的 1.35倍（立管可取 1.25 倍）。当三根及多根导线同穿与一根管内时其管径是导线总面积之和的 40%所选钢管应符合设计法律规范，和满足图纸要求。3）管子切断配管前必须把管子按每段长度切断，切断方法很多管子批量较大时，能够用型钢切割机，利用纤维增强砂轮片切割，操作时应力均匀平稳，不能用力过猛以...
