电线穿管敷线施工技术交底

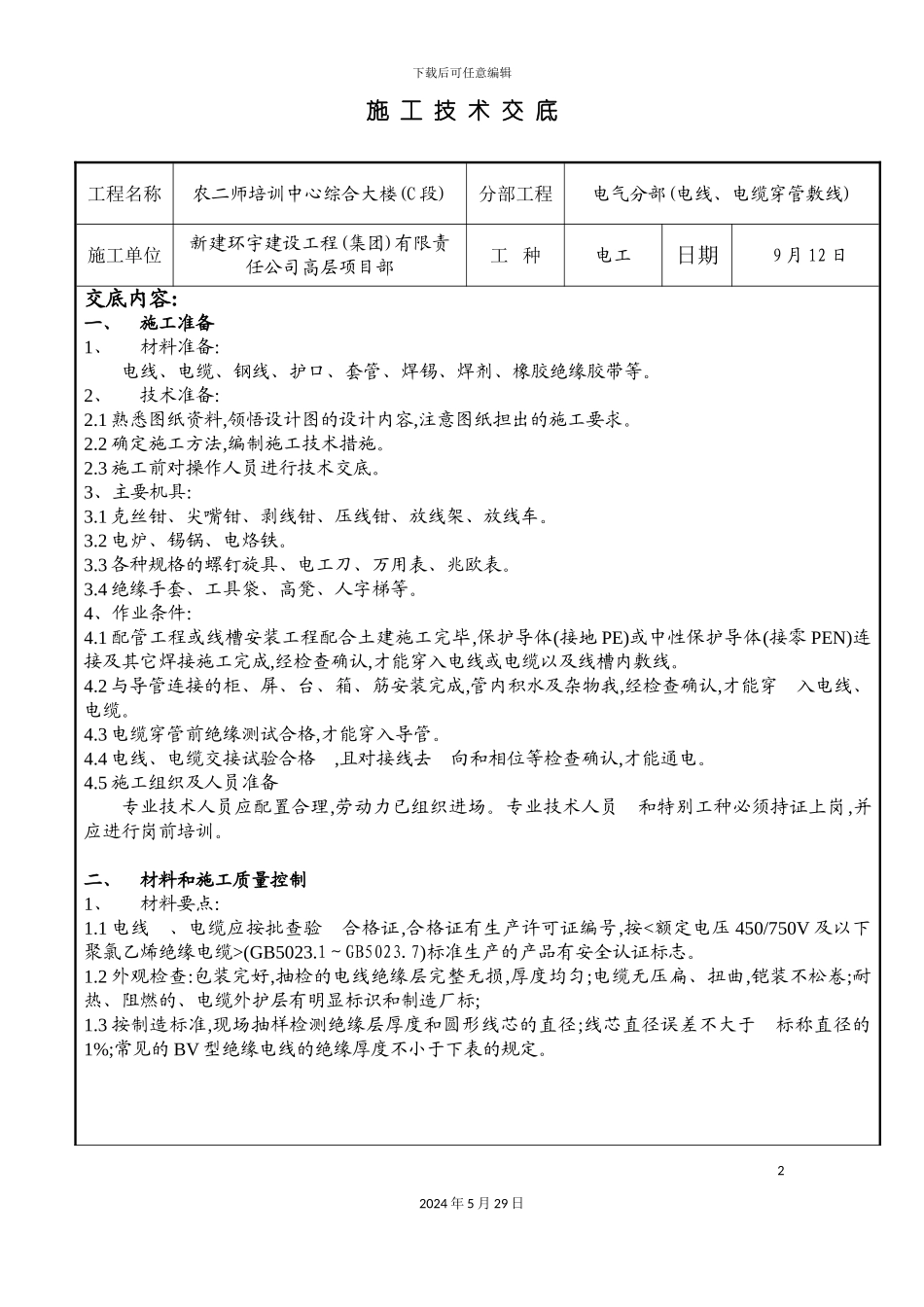

下载后可任意编辑电线穿管敷线施工技术交底12024 年 5 月 29 日下载后可任意编辑施 工 技 术 交 底 工程名称农二师培训中心综合大楼(C 段)分部工程电气分部(电线、电缆穿管敷线)施工单位新建环宇建设工程(集团)有限责任公司高层项目部工 种电工日期 9 月 12 日交底内容:一、施工准备1、材料准备:电线、电缆、钢线、护口、套管、焊锡、焊剂、橡胶绝缘胶带等。2、技术准备:2.1 熟悉图纸资料,领悟设计图的设计内容,注意图纸担出的施工要求。2.2 确定施工方法,编制施工技术措施。2.3 施工前对操作人员进行技术交底。3、主要机具:3.1 克丝钳、尖嘴钳、剥线钳、压线钳、放线架、放线车。3.2 电炉、锡锅、电烙铁。3.3 各种规格的螺钉旋具、电工刀、万用表、兆欧表。3.4 绝缘手套、工具袋、高凳、人字梯等。4、作业条件:4.1 配管工程或线槽安装工程配合土建施工完毕,保护导体(接地 PE)或中性保护导体(接零 PEN)连接及其它焊接施工完成,经检查确认,才能穿入电线或电缆以及线槽内敷线。4.2 与导管连接的柜、屏、台、箱、筋安装完成,管内积水及杂物我,经检查确认,才能穿 入电线、电缆。4.3 电缆穿管前绝缘测试合格,才能穿入导管。4.4 电线、电缆交接试验合格 ,且对接线去 向和相位等检查确认,才能通电。4.5 施工组织及人员准备专业技术人员应配置合理,劳动力已组织进场。专业技术人员 和特别工种必须持证上岗,并应进行岗前培训。二、材料和施工质量控制1、材料要点:1.1 电线 、电缆应按批查验 合格证,合格证有生产许可证编号,按<额定电压 450/750V 及以下 聚氯乙烯绝缘电缆>(GB5023.1～GB5023.7)标准生产的产品有安全认证标志。1.2 外观检查:包装完好,抽检的电线绝缘层完整无损,厚度均匀;电缆无压扁、扭曲,铠装不松卷;耐热、阻燃的、电缆外护层有明显标识和制造厂标;1.3 按制造标准,现场抽样检测绝缘层厚度和圆形线芯的直径;线芯直径误差不大于 标称直径的1%;常见的 BV 型绝缘电线的绝缘厚度不小于下表的规定。22024 年 5 月 29 日下载后可任意编辑交底人接受交底人质量检查员施 工 技 术 交 底 工程名称农二师培训中心综合大楼(C段)分部工程电气分部(电线、电缆穿线)施工单位新建环宇建设工程(集团)有限责任公司高层项目部工 种电工日期 9 月 12 日32024 年 5 月 29 日下载后可任意编辑交底内容:BV 型绝缘电线的绝缘厚度电线芯线标称截面积(㎜)1.52.5461016253550709512015018524030040...
