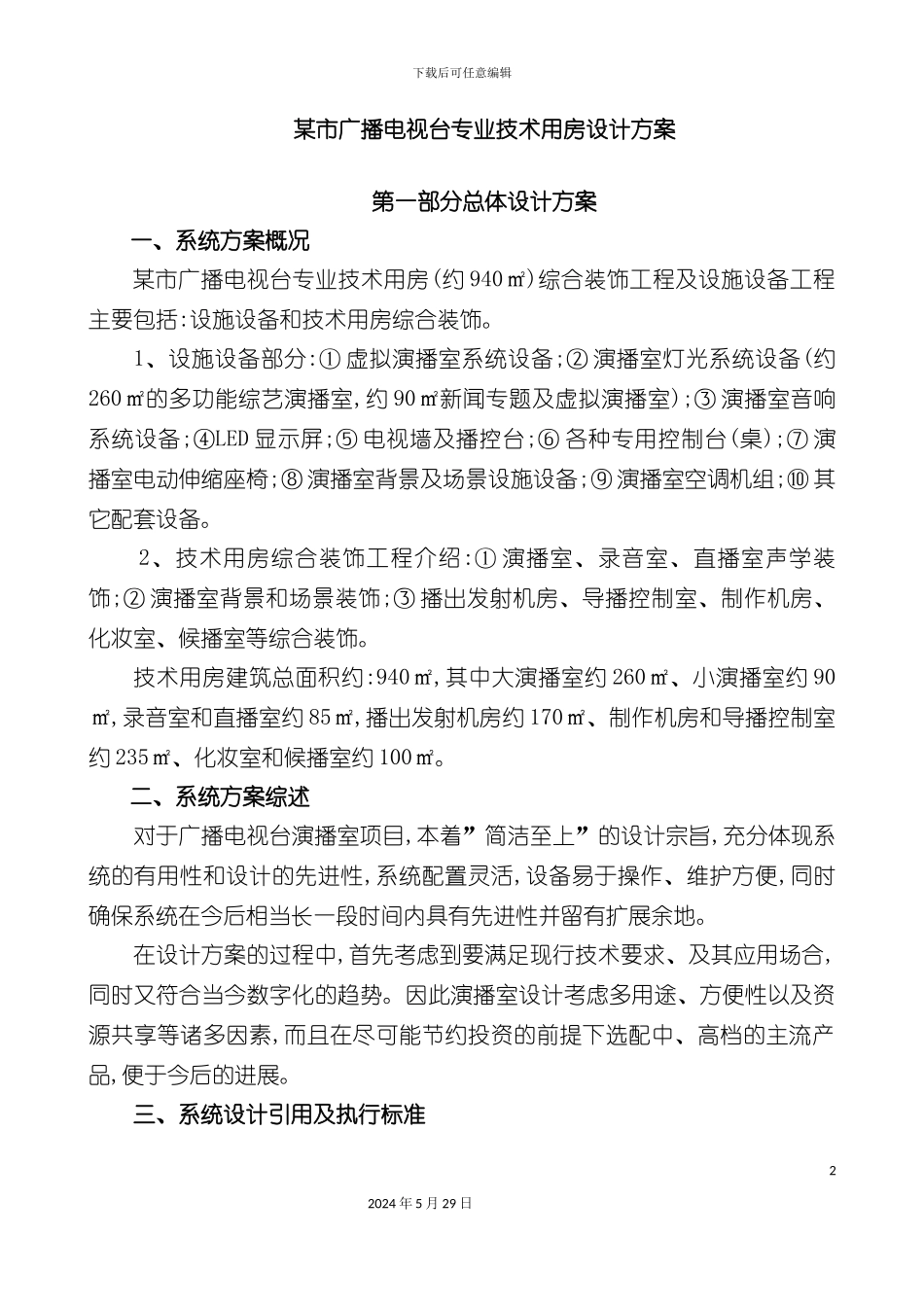

下载后可任意编辑电视台设计方案论述12024 年 5 月 29 日下载后可任意编辑某市广播电视台专业技术用房设计方案第一部分总体设计方案一、系统方案概况某市广播电视台专业技术用房(约 940㎡)综合装饰工程及设施设备工程主要包括:设施设备和技术用房综合装饰。1、设施设备部分:① 虚拟演播室系统设备;② 演播室灯光系统设备(约260㎡的多功能综艺演播室,约 90㎡新闻专题及虚拟演播室);③ 演播室音响系统设备;④LED 显示屏;⑤ 电视墙及播控台;⑥ 各种专用控制台(桌);⑦ 演播室电动伸缩座椅;⑧ 演播室背景及场景设施设备;⑨ 演播室空调机组;⑩ 其它配套设备。 2、技术用房综合装饰工程介绍:① 演播室、录音室、直播室声学装饰;② 演播室背景和场景装饰;③ 播出发射机房、导播控制室、制作机房、化妆室、候播室等综合装饰。技术用房建筑总面积约:940㎡,其中大演播室约 260㎡、小演播室约 90㎡,录音室和直播室约 85㎡,播出发射机房约 170㎡、制作机房和导播控制室约 235㎡、化妆室和候播室约 100㎡。二、系统方案综述对于广播电视台演播室项目,本着”简洁至上”的设计宗旨,充分体现系统的有用性和设计的先进性,系统配置灵活,设备易于操作、维护方便,同时确保系统在今后相当长一段时间内具有先进性并留有扩展余地。在设计方案的过程中,首先考虑到要满足现行技术要求、及其应用场合,同时又符合当今数字化的趋势。因此演播室设计考虑多用途、方便性以及资源共享等诸多因素,而且在尽可能节约投资的前提下选配中、高档的主流产品,便于今后的进展。三、系统设计引用及执行标准22024 年 5 月 29 日下载后可任意编辑符合国家现行相关验收合格法律规范适用标准、法律规范的名称如下:<民用建筑电气设计法律规范>(JGJ/T16-92) <建筑电气安装工程质量检验评定标准>(GB50306)<建筑工程施工质量验收统一标准>(GB50300)<智能建筑设计标准>(GB/T50314- )<工业企业通信设计法律规范>(GBJ42-81)<工业企业通信接地设计法律规范>(DBJ08-47-95)<施工现场临时用电安全技术法律规范>(JGJ 46)<电子调光设备通用技术条件>BG/T 13582-1992<电子调光设备性能参数与测试方法>BG/T 14218-1993<建筑设计防火法律规范>GB50016- <工业企业通信接地设计法律规范>GBJ79-85<供配电系统设计法律规范>GB50052-95<低压供配电装置及线路设计法律规范>GB50054-95<建筑物防雷设计法律规范>GB50057-94( )<通风式灯具安全要求>GB7000.14- <舞台灯光、电视及摄...
