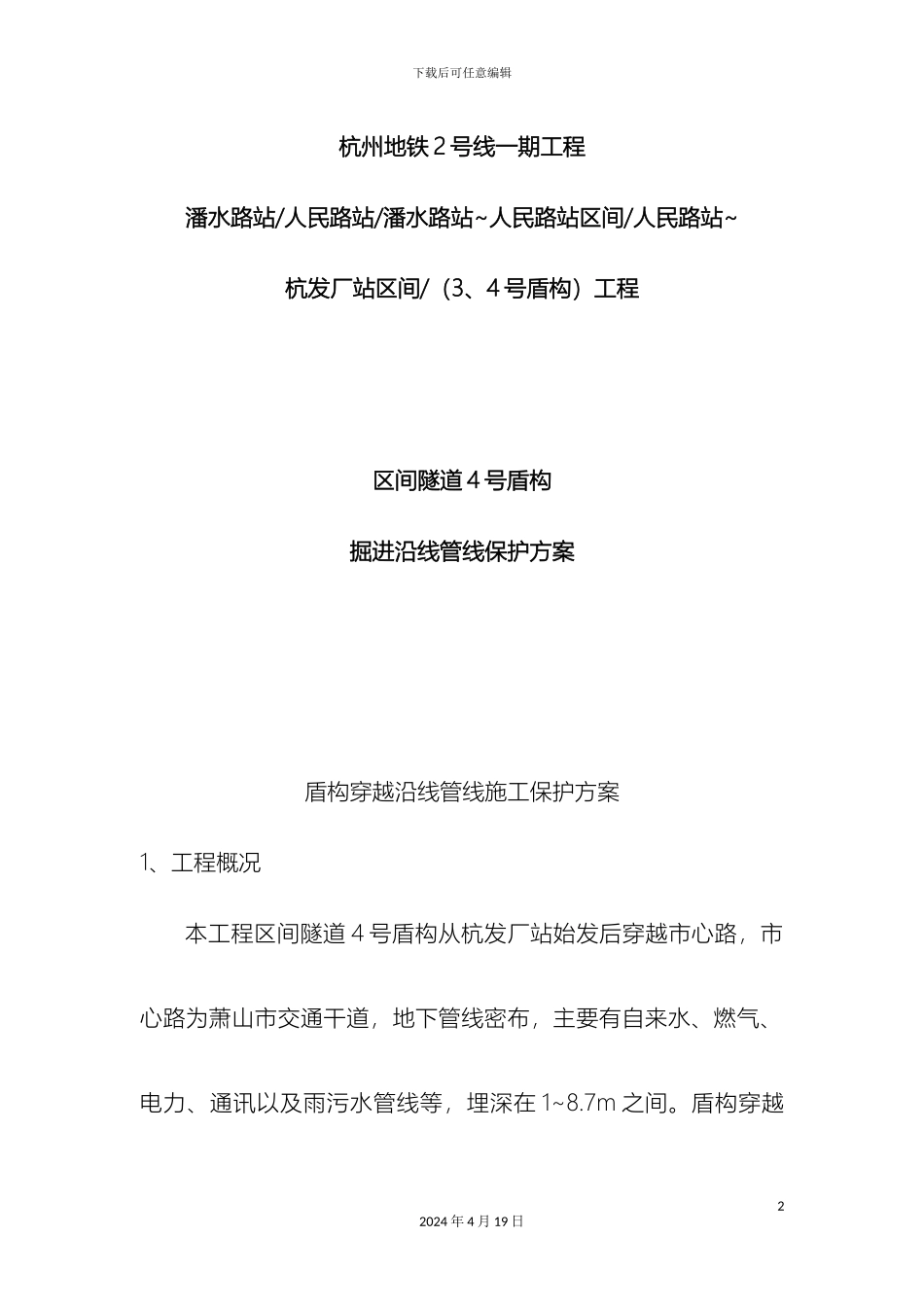

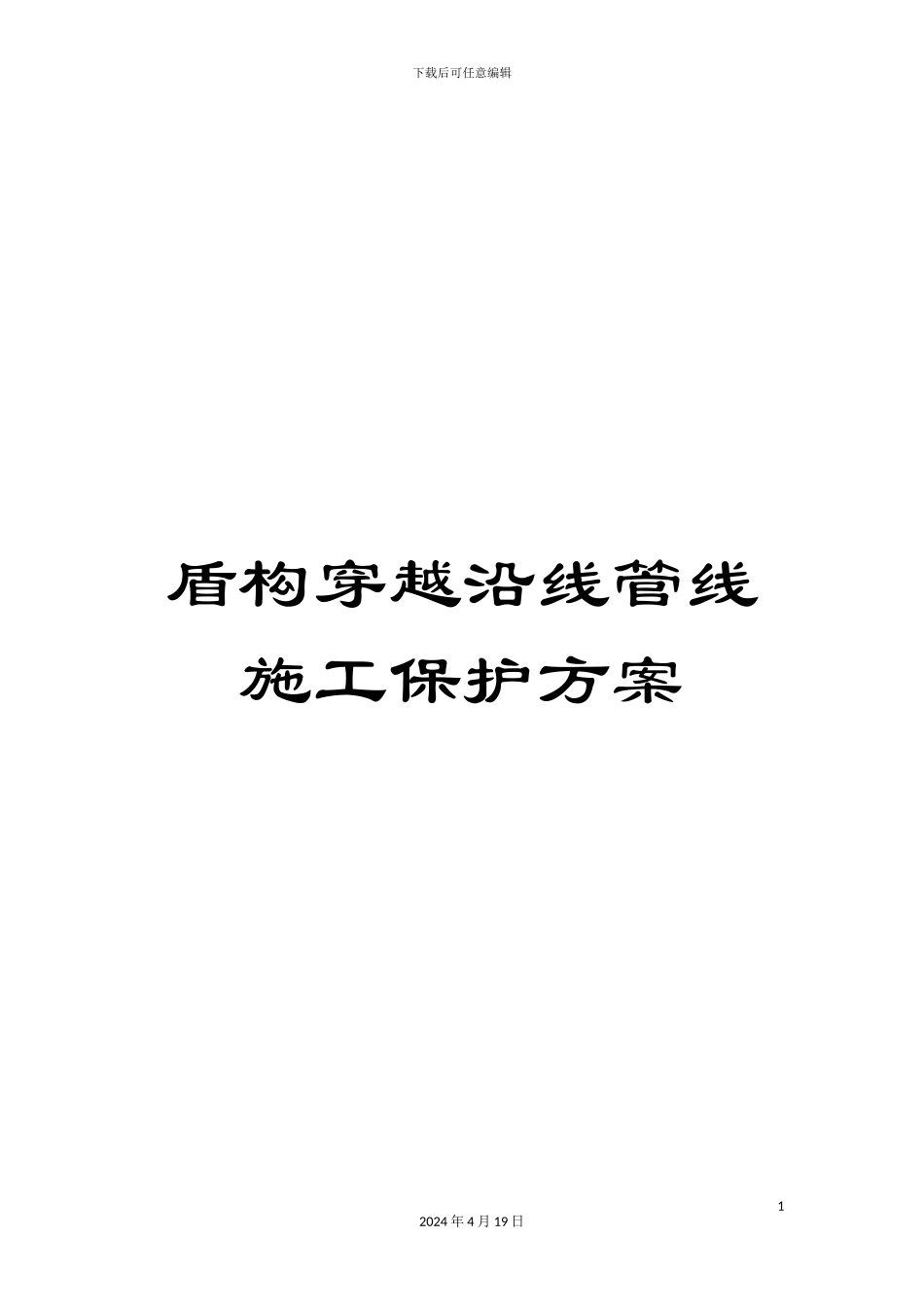

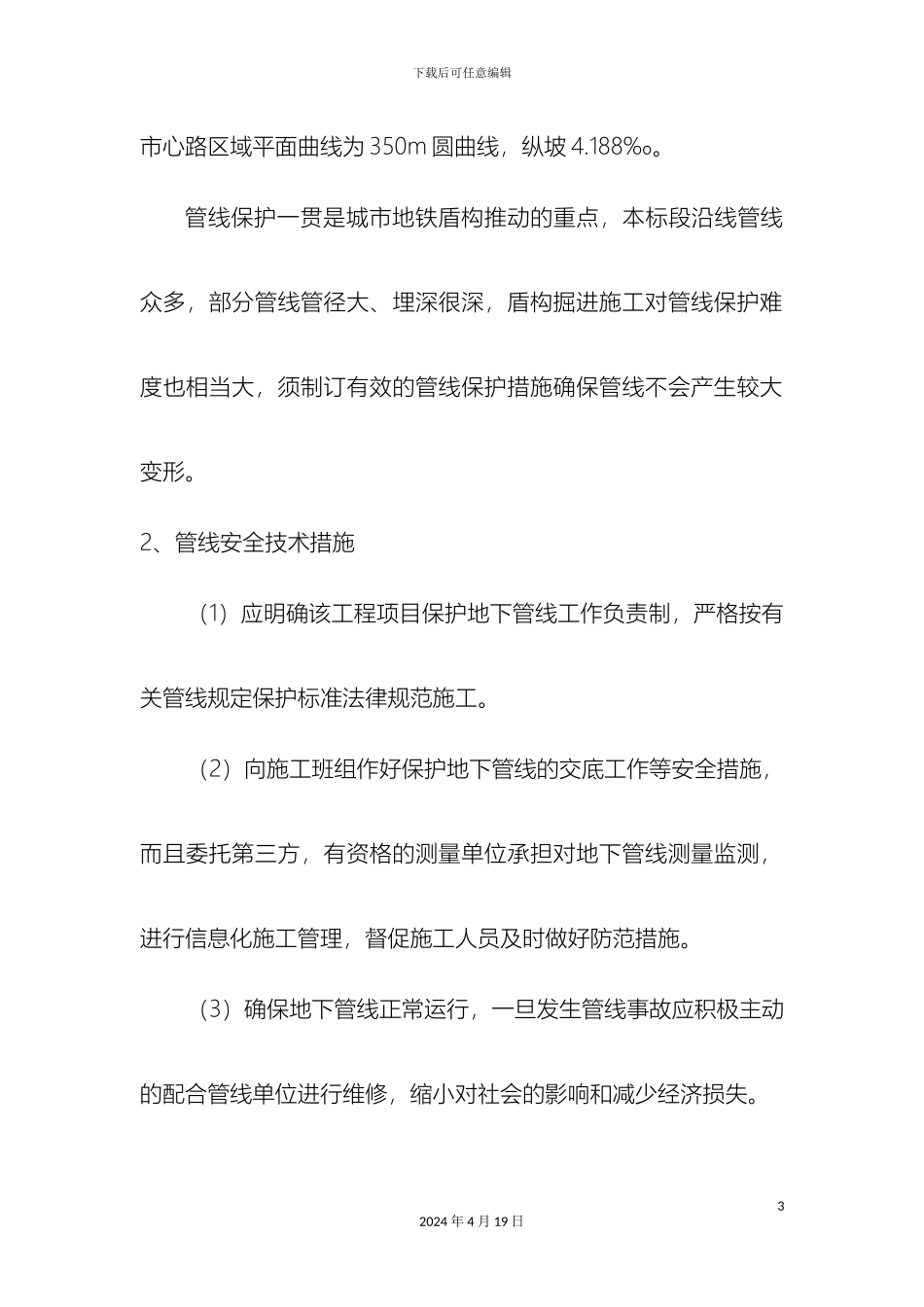

下载后可任意编辑盾构穿越沿线管线施工保护方案12024 年 4 月 19 日下载后可任意编辑杭州地铁 2 号线一期工程潘水路站/人民路站/潘水路站~人民路站区间/人民路站~杭发厂站区间/（3、4 号盾构）工程区间隧道 4 号盾构掘进沿线管线保护方案盾构穿越沿线管线施工保护方案1、工程概况本工程区间隧道 4 号盾构从杭发厂站始发后穿越市心路，市心路为萧山市交通干道，地下管线密布，主要有自来水、燃气、电力、通讯以及雨污水管线等，埋深在 1~8.7m 之间。盾构穿越22024 年 4 月 19 日下载后可任意编辑市心路区域平面曲线为 350m 圆曲线，纵坡 4.188‰。管线保护一贯是城市地铁盾构推动的重点，本标段沿线管线众多，部分管线管径大、埋深很深，盾构掘进施工对管线保护难度也相当大，须制订有效的管线保护措施确保管线不会产生较大变形。2、管线安全技术措施（1）应明确该工程项目保护地下管线工作负责制，严格按有关管线规定保护标准法律规范施工。（2）向施工班组作好保护地下管线的交底工作等安全措施，而且委托第三方，有资格的测量单位承担对地下管线测量监测，进行信息化施工管理，督促施工人员及时做好防范措施。（3）确保地下管线正常运行，一旦发生管线事故应积极主动的配合管线单位进行维修，缩小对社会的影响和减少经济损失。32024 年 4 月 19 日下载后可任意编辑3、盾构掘进施工管线保护技术措施开工后，开始着手区间隧道沿线的构筑物和管线的调查。经过管线单位了解隧道沿线的管线分布，并召开管线协调会，现场确认管线位置，并与有关部门协调来确定相应的管线保护方案。（1）召开区间管线交底会在盾构出洞始发之前，我部于 11 月 18 日召集区间沿线影响范围内所有管线产权单位在项目部会议室召开了区间管线交底会，明确区间沿线管线具体位置埋深及管线沉降变形报警值，同时将4 号盾构施工情况向与会各方进行通报，建立联动沟通机制，委托相关管线部门在后期盾构穿越施工过程中及时进行现场询查及抢修。（2）和区间影响范围内重要管线单位签订安全监护协议在区间盾构穿越地下重要管线之前，须和管线产权单位提前42024 年 4 月 19 日下载后可任意编辑签订安全监护协议，我部当前已和区间沿线燃气管、自来水管、雨污水管产权单位签订了安全监护协议，委托她们及时对区间重要管线进行现场监护检修，遇到紧急情况能及时进行抢修。（3）制定区间沿线管线交底卡在区间盾构穿越地下管线之前，编制详细区间地下...
