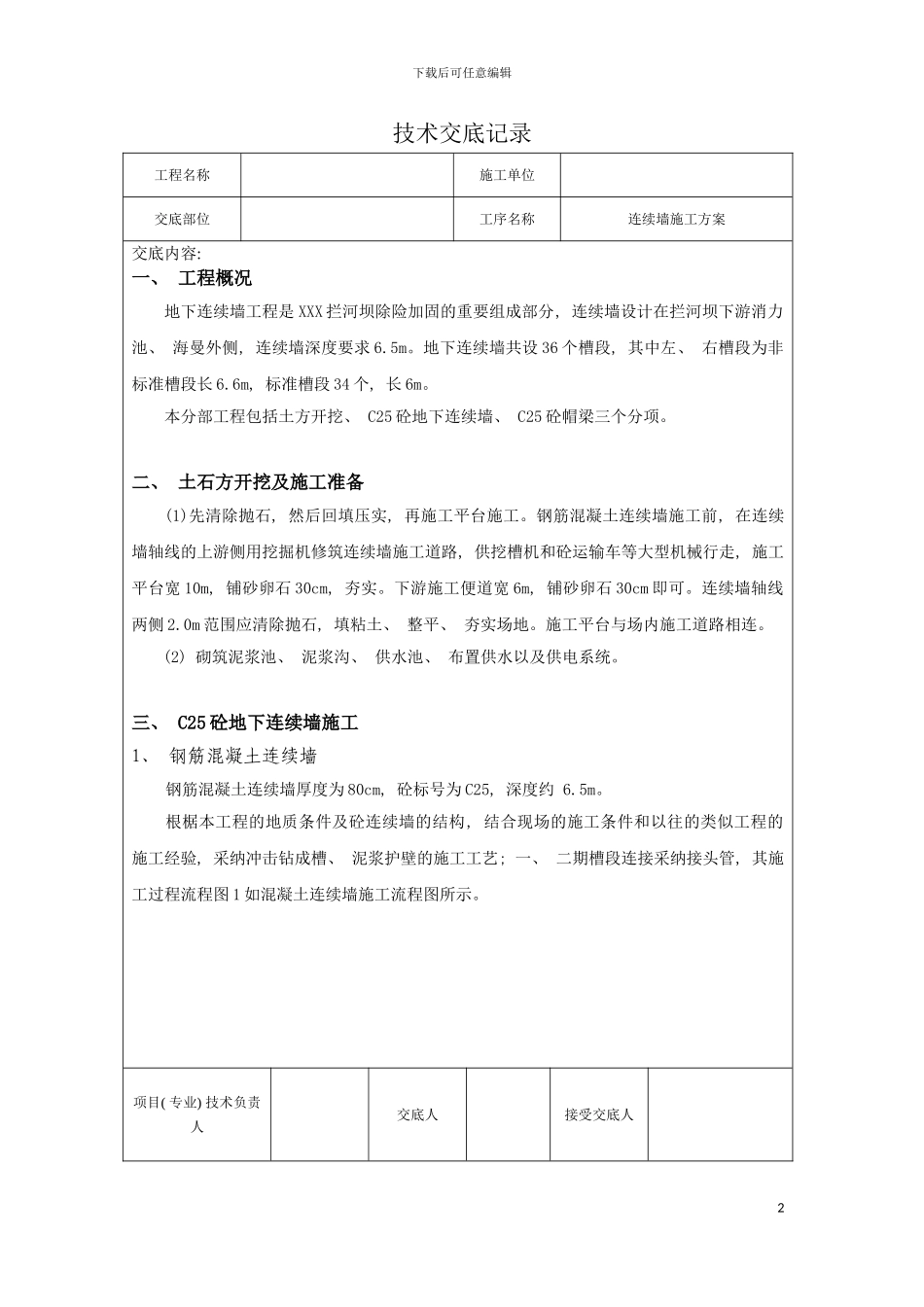

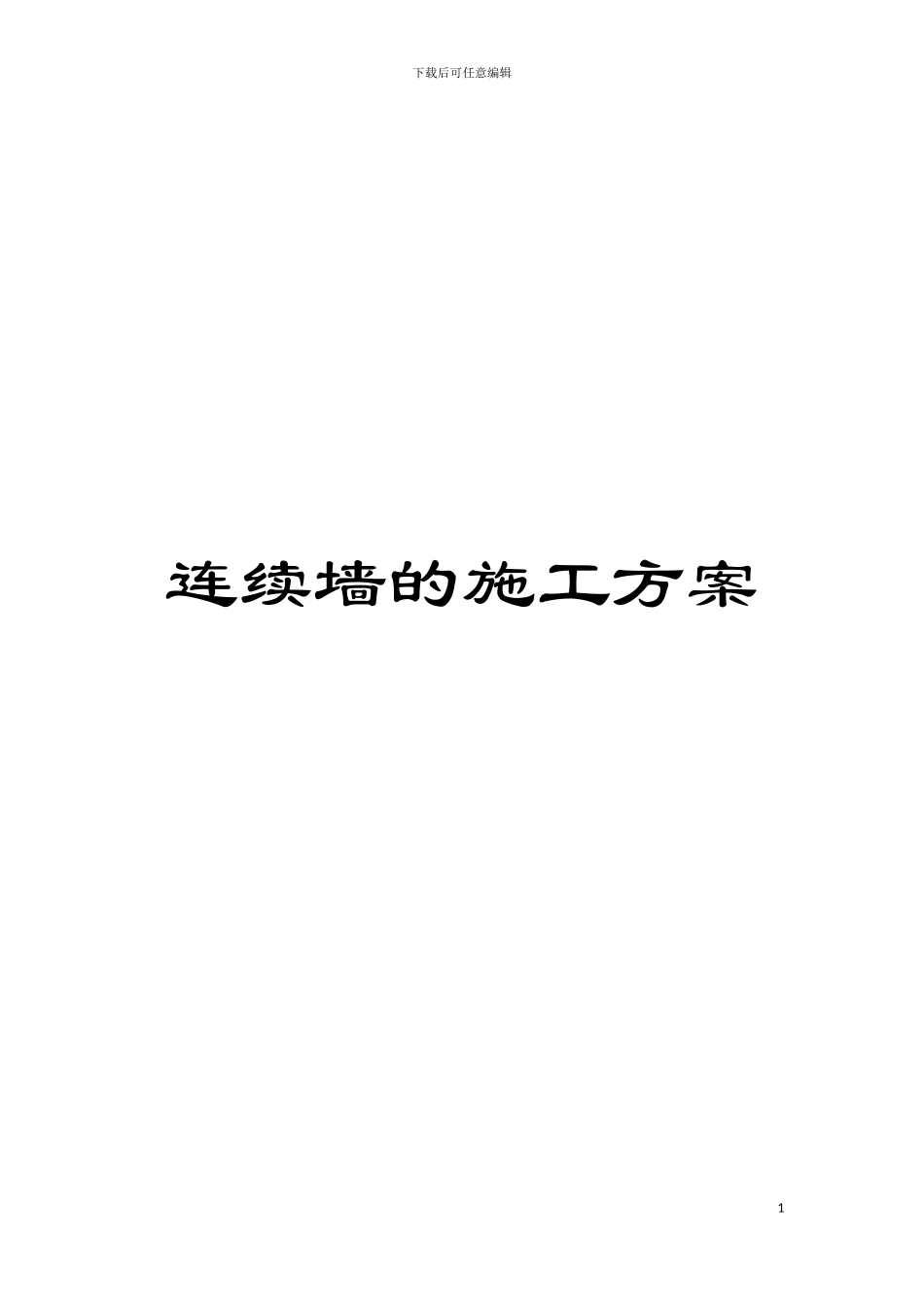

下载后可任意编辑连续墙的施工方案1下载后可任意编辑技术交底记录工程名称施工单位交底部位工序名称连续墙施工方案交底内容: 一、 工程概况地下连续墙工程是 XXX 拦河坝除险加固的重要组成部分, 连续墙设计在拦河坝下游消力池、 海曼外侧, 连续墙深度要求 6.5m。地下连续墙共设 36 个槽段, 其中左、 右槽段为非标准槽段长 6.6m, 标准槽段 34 个, 长 6m。本分部工程包括土方开挖、 C25 砼地下连续墙、 C25 砼帽梁三个分项。二、 土石方开挖及施工准备(1)先清除抛石, 然后回填压实, 再施工平台施工。钢筋混凝土连续墙施工前, 在连续墙轴线的上游侧用挖掘机修筑连续墙施工道路, 供挖槽机和砼运输车等大型机械行走, 施工平台宽 10m, 铺砂卵石 30cm, 夯实。下游施工便道宽 6m, 铺砂卵石 30cm 即可。连续墙轴线两侧 2.0m 范围应清除抛石, 填粘土、 整平、 夯实场地。施工平台与场内施工道路相连。(2) 砌筑泥浆池、 泥浆沟、 供水池、 布置供水以及供电系统。三、 C25 砼地下连续墙施工1、 钢筋混凝土连续墙钢筋混凝土连续墙厚度为 80cm, 砼标号为 C25, 深度约 6.5m。根椐本工程的地质条件及砼连续墙的结构, 结合现场的施工条件和以往的类似工程的施工经验, 采纳冲击钻成槽、 泥浆护壁的施工工艺; 一、 二期槽段连接采纳接头管, 其施工过程流程图 1 如混凝土连续墙施工流程图所示。项目( 专业) 技术负责人交底人接受交底人2下载后可任意编辑技术交底记录工程名称施工单位交底部位工序名称连续墙施工方案钢筋混凝土连续墙施工工艺流程图项目( 专业) 技术负责人交底人接受交底人3下载后可任意编辑工程名称施工单位交底部位工序名称连续墙施工方案交底内容: 2、 导墙施工( 1) 导墙形式导墙施工是连续墙施工的关键环节, 其主要作用为标定连续墙中心位置的基准线, 为挖槽施工导向, 加固和固定槽口, 保持土体稳定和槽内泥浆面高程, 防止槽口土体坍塌, 控制挖槽标高, 同时作为混凝土导管等设备吊放导向和操作平台, 还有施工定位作用。导墙形式严格按设计图纸施工。( 2) 导墙施工顺序导墙施工顺序为: 4平整场地测量定位挖槽绑扎钢筋支模板浇注混凝土安装木支撑导墙外侧回填细砂下载后可任意编辑项目( 专业) 技术负责人交底人接受交底人工程名称施工单位交底部位工序名称连续墙施工方案5下载后可任意编辑交底内容: ( 3) 导墙施工质量控制① 导墙的位置、 尺寸准确与否直接...
