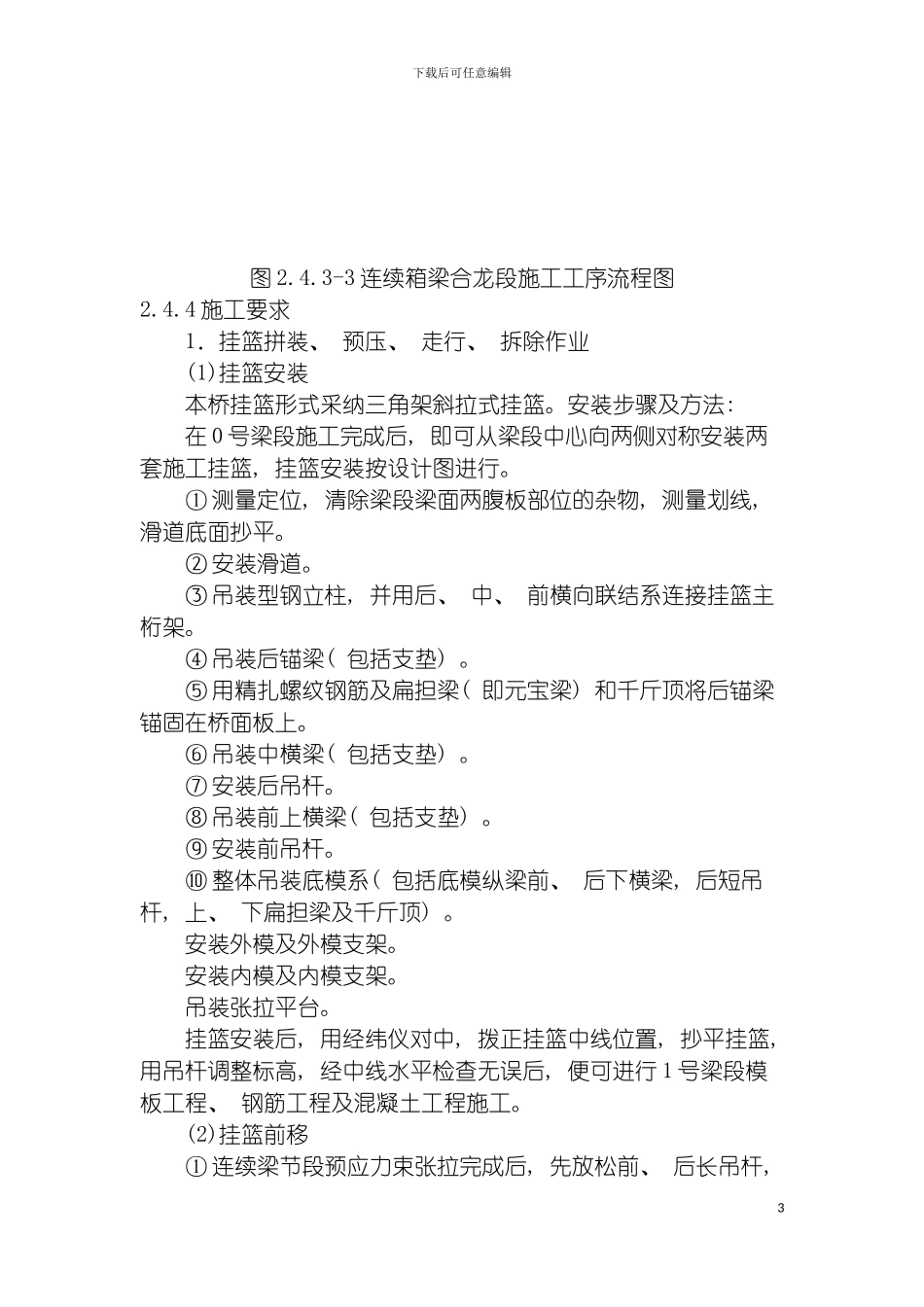

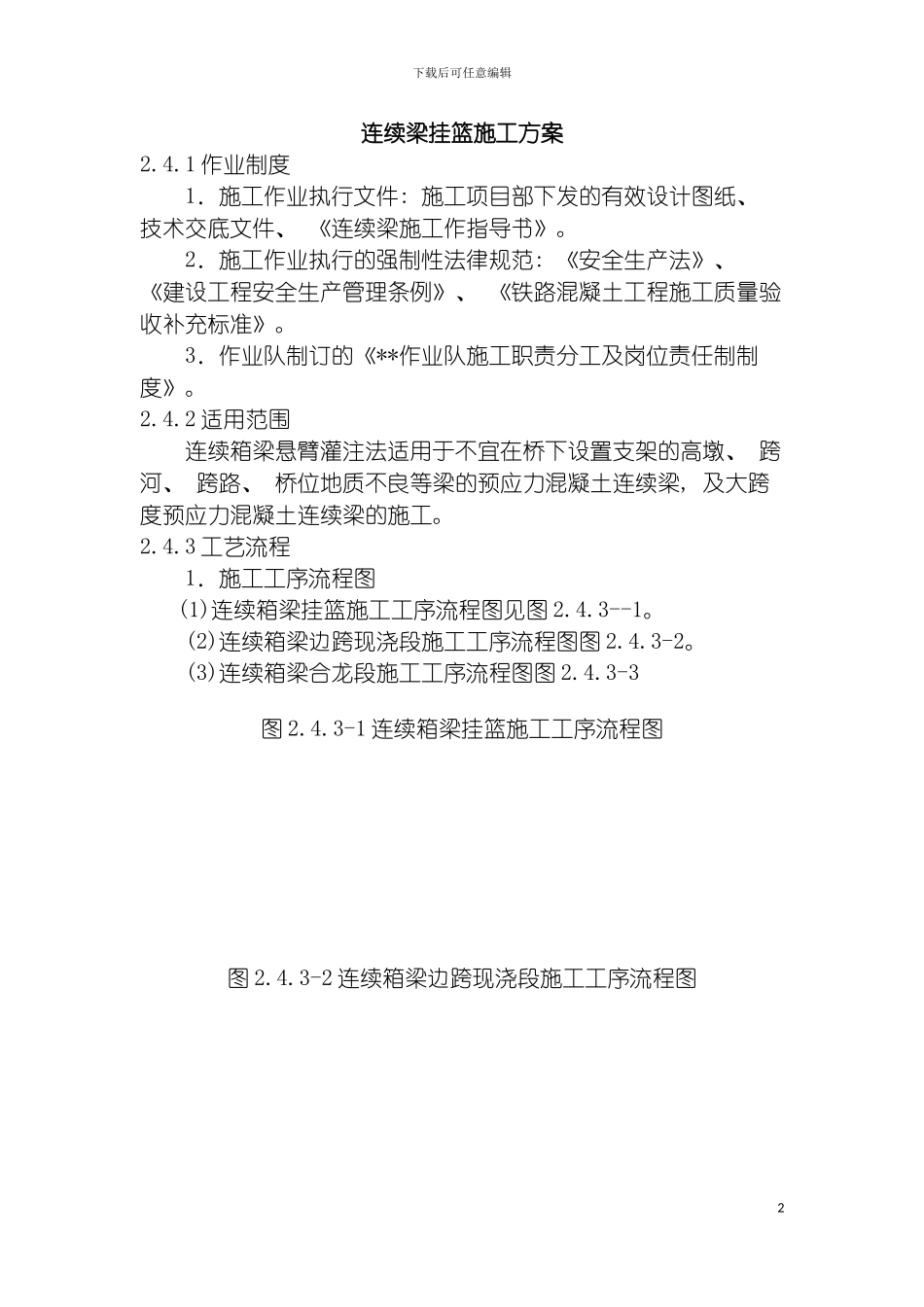

下载后可任意编辑连续梁挂篮施工方案1下载后可任意编辑连续梁挂篮施工方案2.4.1 作业制度 1．施工作业执行文件: 施工项目部下发的有效设计图纸、 技术交底文件、 《连续梁施工作指导书》。 2．施工作业执行的强制性法律规范: 《安全生产法》、 《建设工程安全生产管理条例》、 《铁路混凝土工程施工质量验收补充标准》。 3．作业队制订的《**作业队施工职责分工及岗位责任制制度》。2.4.2 适用范围 连续箱梁悬臂灌注法适用于不宜在桥下设置支架的高墩、 跨河、 跨路、 桥位地质不良等梁的预应力混凝土连续梁, 及大跨度预应力混凝土连续梁的施工。2.4.3 工艺流程 1．施工工序流程图(1)连续箱梁挂篮施工工序流程图见图 2.4.3--1。 (2)连续箱梁边跨现浇段施工工序流程图图 2.4.3-2。 (3)连续箱梁合龙段施工工序流程图图 2.4.3-3图 2.4.3-1 连续箱梁挂篮施工工序流程图图 2.4.3-2 连续箱梁边跨现浇段施工工序流程图2下载后可任意编辑图 2.4.3-3 连续箱梁合龙段施工工序流程图2.4.4 施工要求 1．挂篮拼装、 预压、 走行、 拆除作业 (1)挂篮安装 本桥挂篮形式采纳三角架斜拉式挂篮。安装步骤及方法: 在 0 号梁段施工完成后, 即可从梁段中心向两侧对称安装两套施工挂篮, 挂篮安装按设计图进行。 ① 测量定位, 清除梁段梁面两腹板部位的杂物, 测量划线, 滑道底面抄平。 ② 安装滑道。 ③ 吊装型钢立柱, 并用后、 中、 前横向联结系连接挂篮主桁架。 ④ 吊装后锚梁( 包括支垫) 。 ⑤ 用精扎螺纹钢筋及扁担梁( 即元宝梁) 和千斤顶将后锚梁锚固在桥面板上。 ⑥ 吊装中横梁( 包括支垫) 。 ⑦ 安装后吊杆。 ⑧ 吊装前上横梁( 包括支垫) 。 ⑨ 安装前吊杆。 ⑩ 整体吊装底模系( 包括底模纵梁前、 后下横梁, 后短吊杆, 上、 下扁担梁及千斤顶) 。 安装外模及外模支架。 安装内模及内模支架。 吊装张拉平台。 挂篮安装后, 用经纬仪对中, 拨正挂篮中线位置, 抄平挂篮, 用吊杆调整标高, 经中线水平检查无误后, 便可进行 1 号梁段模板工程、 钢筋工程及混凝土工程施工。 (2)挂篮前移 ① 连续梁节段预应力束张拉完成后, 先放松前、 后长吊杆, 3下载后可任意编辑再稍将中间的两根后短吊杆放松( 不要密贴) , 拆除其余短吊杆; 同时在已浇箱梁顶的固定支点位置, 起顶前端桁梁, 安装下一节段施工前支点, 在清除支点表面杂物后, 涂抹黄油, 以减小挂篮前移时的...
