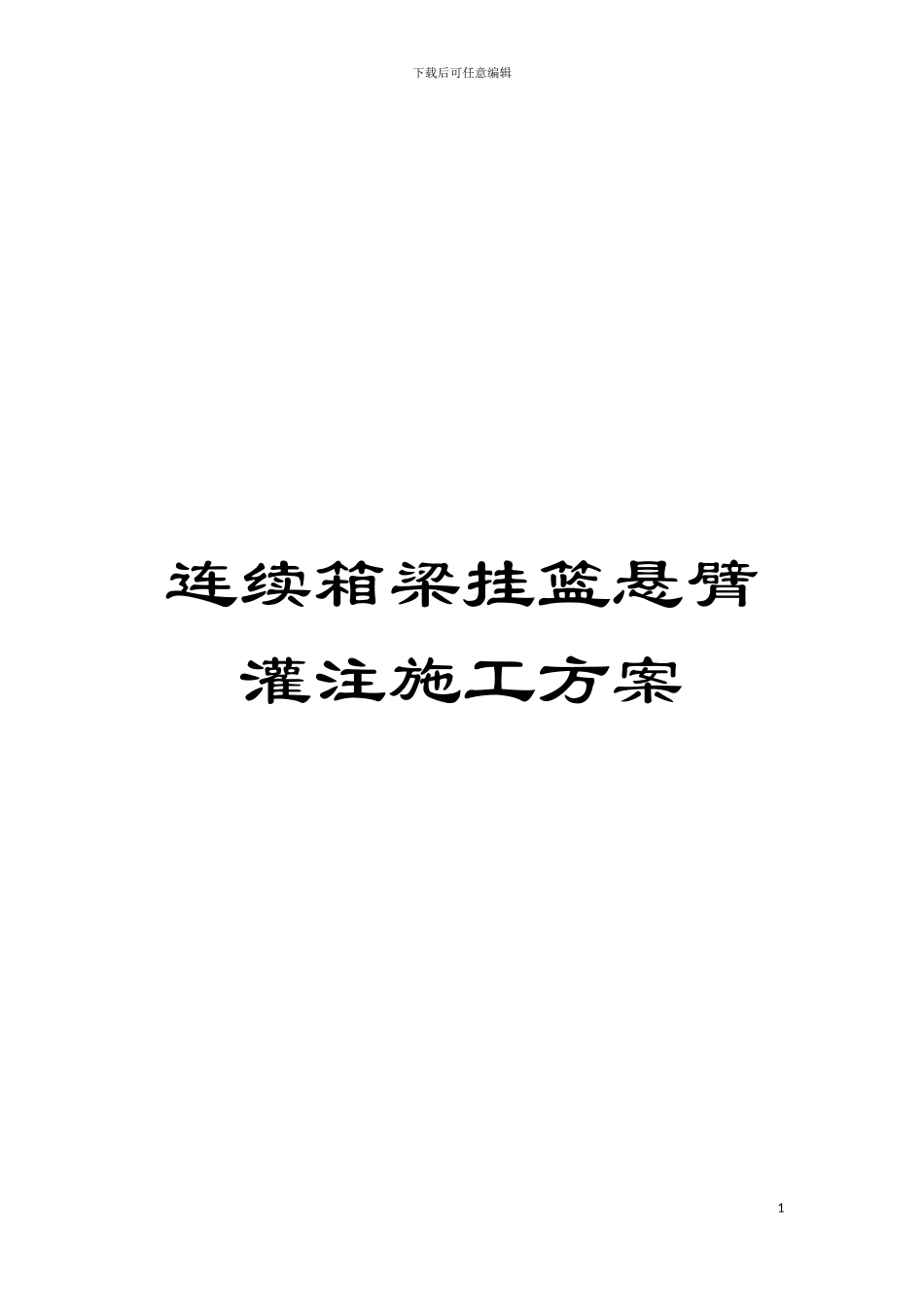

连续箱梁挂篮悬臂灌注施工方案模板VIP专享

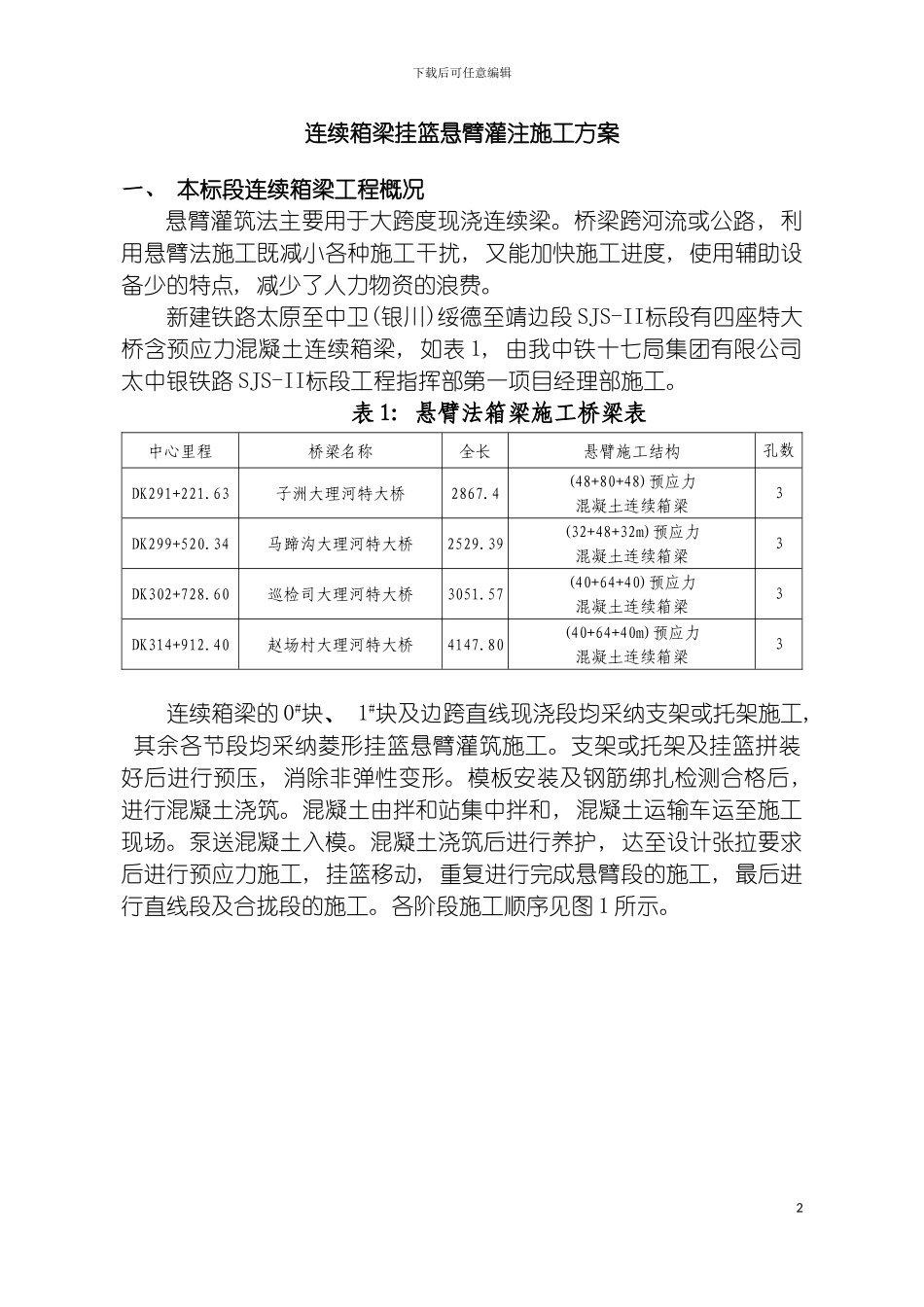

下载后可任意编辑连续箱梁挂篮悬臂灌注施工方案1下载后可任意编辑连续箱梁挂篮悬臂灌注施工方案一、 本标段连续箱梁工程概况悬臂灌筑法主要用于大跨度现浇连续梁。桥梁跨河流或公路, 利用悬臂法施工既减小各种施工干扰, 又能加快施工进度, 使用辅助设备少的特点, 减少了人力物资的浪费。新建铁路太原至中卫(银川)绥德至靖边段 SJS-II标段有四座特大桥含预应力混凝土连续箱梁, 如表 1, 由我中铁十七局集团有限公司太中银铁路 SJS-II标段工程指挥部第一项目经理部施工。 表 1: 悬臂法箱梁施工桥梁表中心里程桥梁名称全长悬臂施工结构孔数DK291+221.63子洲大理河特大桥2867.4(48+80+48)预应力混凝土连续箱梁3DK299+520.34马蹄沟大理河特大桥2529.39(32+48+32m)预应力混凝土连续箱梁3DK302+728.60巡检司大理河特大桥3051.57(40+64+40)预应力混凝土连续箱梁3DK314+912.40赵场村大理河特大桥4147.80(40+64+40m)预应力混凝土连续箱梁3 连续箱梁的 0#块、 1#块及边跨直线现浇段均采纳支架或托架施工, 其余各节段均采纳菱形挂篮悬臂灌筑施工。支架或托架及挂篮拼装好后进行预压, 消除非弹性变形。模板安装及钢筋绑扎检测合格后, 进行混凝土浇筑。混凝土由拌和站集中拌和, 混凝土运输车运至施工现场。泵送混凝土入模。混凝土浇筑后进行养护, 达至设计张拉要求后进行预应力施工, 挂篮移动, 重复进行完成悬臂段的施工, 最后进行直线段及合拢段的施工。各阶段施工顺序见图 1 所示。2下载后可任意编辑图 1 悬浇箱梁施工步骤图3搭设墩旁支架或托架0# 梁段钢筋骨架制作边跨直线段施工挂篮制造 , 试拼与测试安装永久、 临时支座0# 、 1# 段施工拼装挂篮分块吊装 2# 、 2′# 梁段底板、 腹板钢筋拖移内模架 , 安装 2# 、 2′# 梁段内模及顶板钢筋混凝土灌注后测量观测点标高对称灌注 2# 、 2′# 梁段混凝土养护2# 、 2′# 梁段顶面找平张拉及压浆张拉后测量观测点标高计算调整 3# 、 3′# 梁段施工立模标高对称牵引 2# 、 2′# 梁段挂篮前移就位3#( 3′#) ～ N#( N′#) 梁段悬灌循环施工拆除挂篮下载后可任意编辑二、 连续梁施工1、 连续梁施工的工序流程如下: 0＃、 1#块托架拼装→架预压检验→0＃、 1#块浇筑施工(梁体临时锚固)→在 0＃、 1#块上拼装挂篮及预压→挂篮悬臂浇筑 2#块→悬臂浇筑 n#块→边跨现浇段施工→边跨合拢段施工→中跨合拢段施工。图 2 悬臂现浇梁施工工艺框图2...
