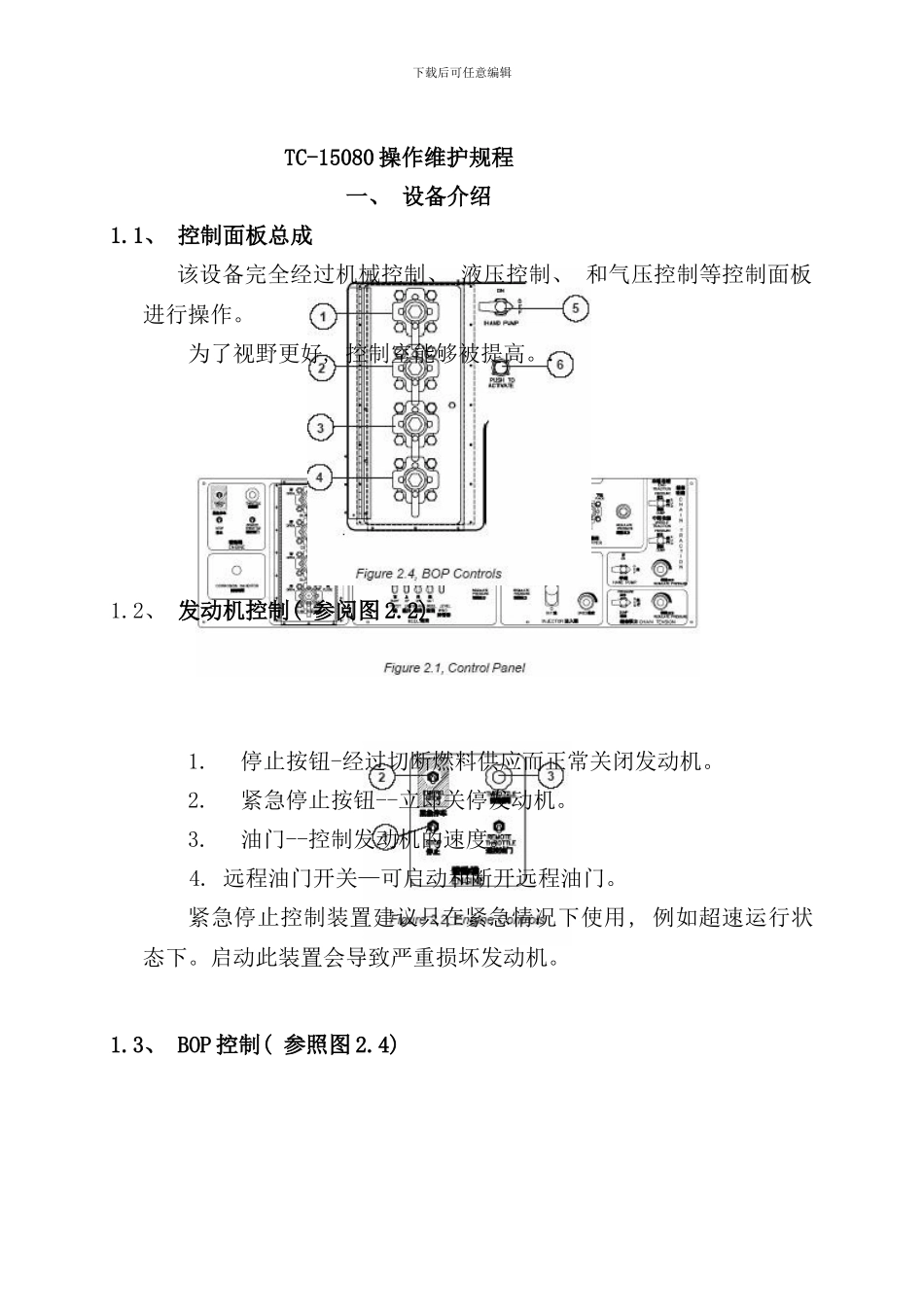

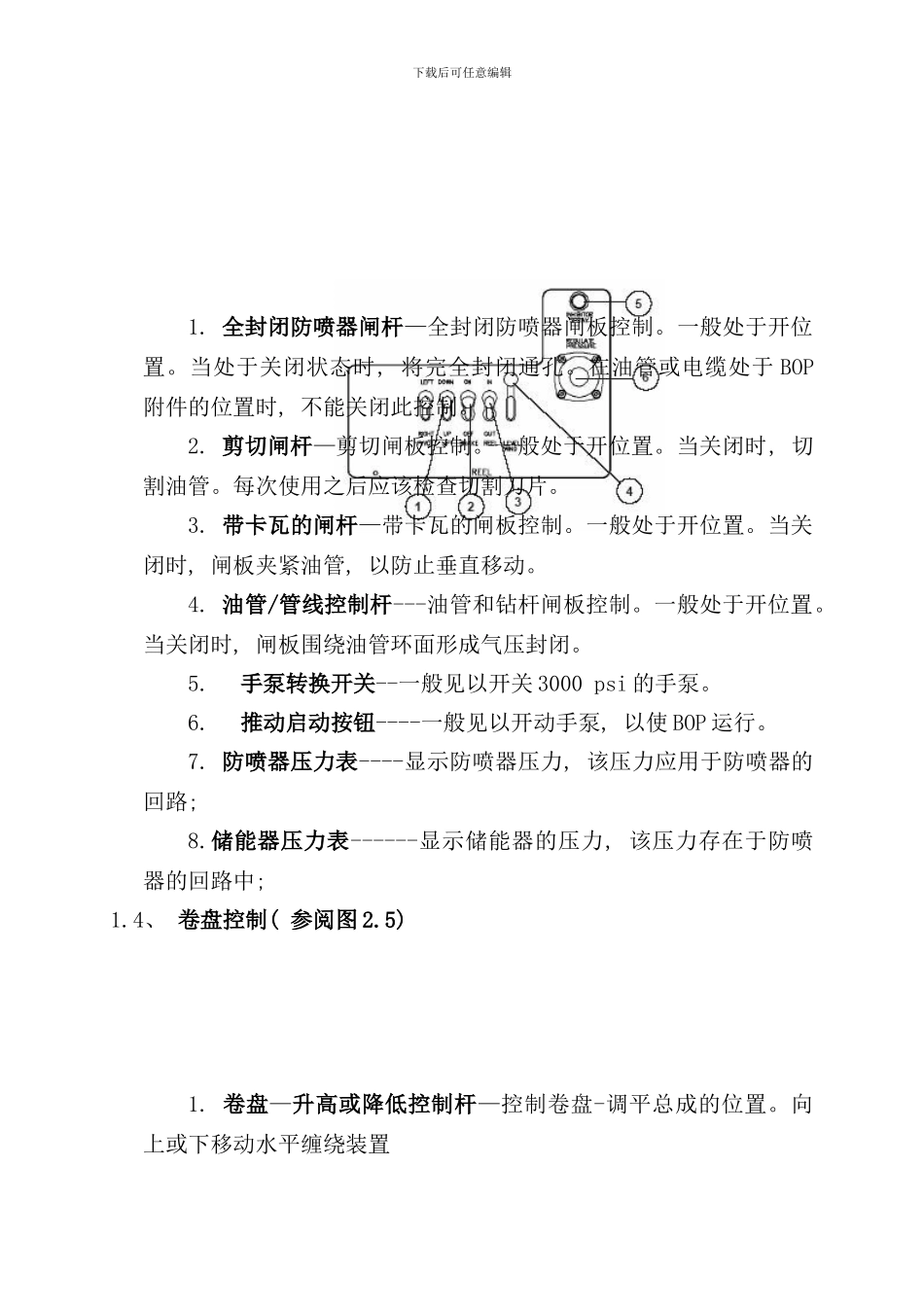

下载后可任意编辑TC-15080 操作维护规程一、 设备介绍1.1、 控制面板总成该设备完全经过机械控制、 液压控制、 和气压控制等控制面板进行操作。为了视野更好, 控制室能够被提高。.1.2、 发动机控制( 参阅图 2.2) 1.停止按钮-经过切断燃料供应而正常关闭发动机。2.紧急停止按钮--立即关停发动机。3.油门--控制发动机的速度。 4. 远程油门开关—可启动和断开远程油门。紧急停止控制装置建议只在紧急情况下使用, 例如超速运行状态下。启动此装置会导致严重损坏发动机。1.3、 BOP 控制( 参照图 2.4) 下载后可任意编辑1. 全封闭防喷器闸杆—全封闭防喷器闸板控制。一般处于开位置。当处于关闭状态时, 将完全封闭通孔。在油管或电缆处于 BOP附件的位置时, 不能关闭此控制。2. 剪切闸杆—剪切闸板控制。一般处于开位置。当关闭时, 切割油管。每次使用之后应该检查切割刀片。3. 带卡瓦的闸杆—带卡瓦的闸板控制。一般处于开位置。当关闭时, 闸板夹紧油管, 以防止垂直移动。4. 油管/管线控制杆---油管和钻杆闸板控制。一般处于开位置。当关闭时, 闸板围绕油管环面形成气压封闭。5.手泵转换开关--一般见以开关 3000 psi 的手泵。6.推动启动按钮----一般见以开动手泵, 以使 BOP 运行。7. 防喷器压力表----显示防喷器压力, 该压力应用于防喷器的回路; 8.储能器压力表------显示储能器的压力, 该压力存在于防喷器的回路中; 1.4、 卷盘控制( 参阅图 2.5) 1. 卷盘—升高或降低控制杆—控制卷盘-调平总成的位置。向上或下移动水平缠绕装置下载后可任意编辑2. 卷盘—制动开关控制杆—开位置, 制动启动( 无压力) , 关位置, 停止制动( 一般是 1100 psi) 3.卷盘—进出控制杆—控制油管向井口输送或拉出油管,锁定的后部位置为出井位置。4.卷盘—排管器控制杆—控制自动排管功能。5.卷盘—抑制剂喷射按钮—油管下井时, 控制向油管喷洒防锈抑制剂。6.卷盘—调节压力旋钮—控制施加在卷盘马达的压力。1.5、 链条张力控制( 参阅图 2.6) 1. 压力/运行/释放开关—用来选择张力加压、 运行模式、 或释放压力。2. 调解压力控制—控制链条张力回路的压力。1.6、 零部件控制( 参阅图 2.7) 下载后可任意编辑1. 控制面板开关—启动控制面板的动力电。2. 控制室电灯开关—开、 关内置电灯。3.工作灯开关—开、 关外置电灯。4. 雨刮器开关—开动控制室挡风玻璃擦拭器装置。5. 喇叭按钮 —启动气喇叭。1.7...
