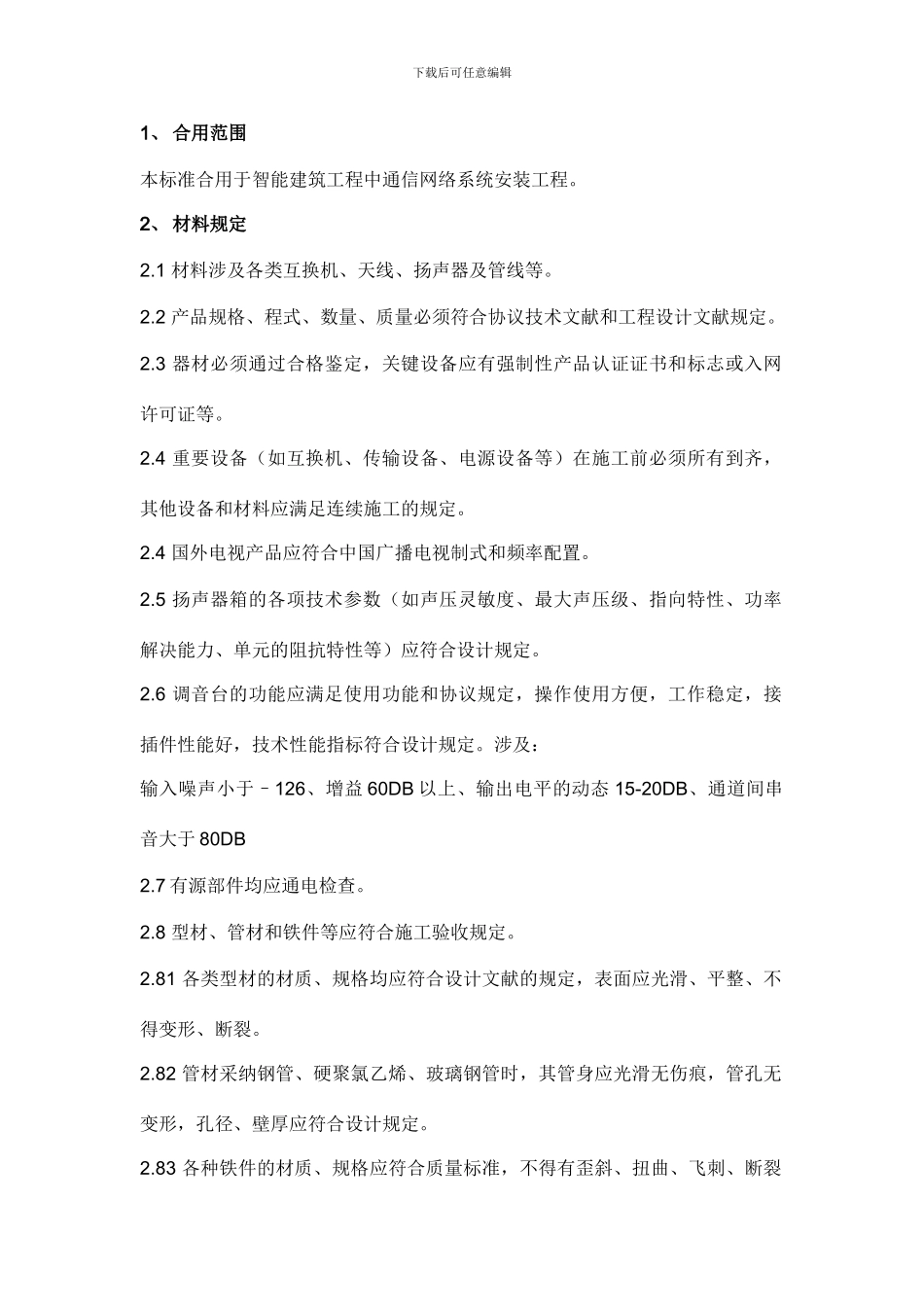

下载后可任意编辑1、 合用范围本标准合用于智能建筑工程中通信网络系统安装工程。2、 材料规定2.1 材料涉及各类互换机、天线、扬声器及管线等。2.2 产品规格、程式、数量、质量必须符合协议技术文献和工程设计文献规定。2.3 器材必须通过合格鉴定，关键设备应有强制性产品认证证书和标志或入网许可证等。2.4 重要设备（如互换机、传输设备、电源设备等）在施工前必须所有到齐，其他设备和材料应满足连续施工的规定。2.4 国外电视产品应符合中国广播电视制式和频率配置。2.5 扬声器箱的各项技术参数（如声压灵敏度、最大声压级、指向特性、功率解决能力、单元的阻抗特性等）应符合设计规定。2.6 调音台的功能应满足使用功能和协议规定，操作使用方便，工作稳定，接插件性能好，技术性能指标符合设计规定。涉及：输入噪声小于–126、增益 60DB 以上、输出电平的动态 15-20DB、通道间串音大于 80DB2.7 有源部件均应通电检查。2.8 型材、管材和铁件等应符合施工验收规定。2.81 各类型材的材质、规格均应符合设计文献的规定，表面应光滑、平整、不得变形、断裂。2.82 管材采纳钢管、硬聚氯乙烯、玻璃钢管时，其管身应光滑无伤痕，管孔无变形，孔径、壁厚应符合设计规定。2.83 各种铁件的材质、规格应符合质量标准，不得有歪斜、扭曲、飞刺、断裂下载后可任意编辑或破损。表面解决和镀层应均匀完整，表面光洁、无脱落、气泡等缺陷。2.9 缆线规定：2.91 电缆必须符合上述 2.2、2.3 条规定。2.92 电缆的电气性能应从本批量电缆的任意盘中抽样测试。2.93 线料和电缆的塑料外皮应无老化变质现象，并进行通、断和绝缘检查。2.94 局内电缆、接线端子板等重要器材的电气应抽样测试。当时对湿度在 75%以下，用 250V 兆欧表测试时，电缆芯线绝缘电阻应不小于 200 兆欧，接线端子板相邻的绝缘电阻应不低于 500 兆欧。2.95 剥开电缆头，有 A、B 端规定的要辨认端别，在缆线外端应标出类别和序号。2.96 光缆开盘后应先检查光缆外表面有无损伤，光缆端封装是否良好。根据光缆出厂产品质量检查合格证和测试记录，审核光纤的几何、光学和传输特性及机械物理性能是否符合设计规定。并进行衰减、长度测试。2.10 光纤调度软纤规定：2.101 光纤调度软纤应具有通过防火解决的光纤保护包皮，两端的活性连接器端面应配有合适的保护盖帽。2.102 光纤插座面板应有发射和接受的明显标志。2.103 保安接线排的保安单元过压、过流保护及对绞...
