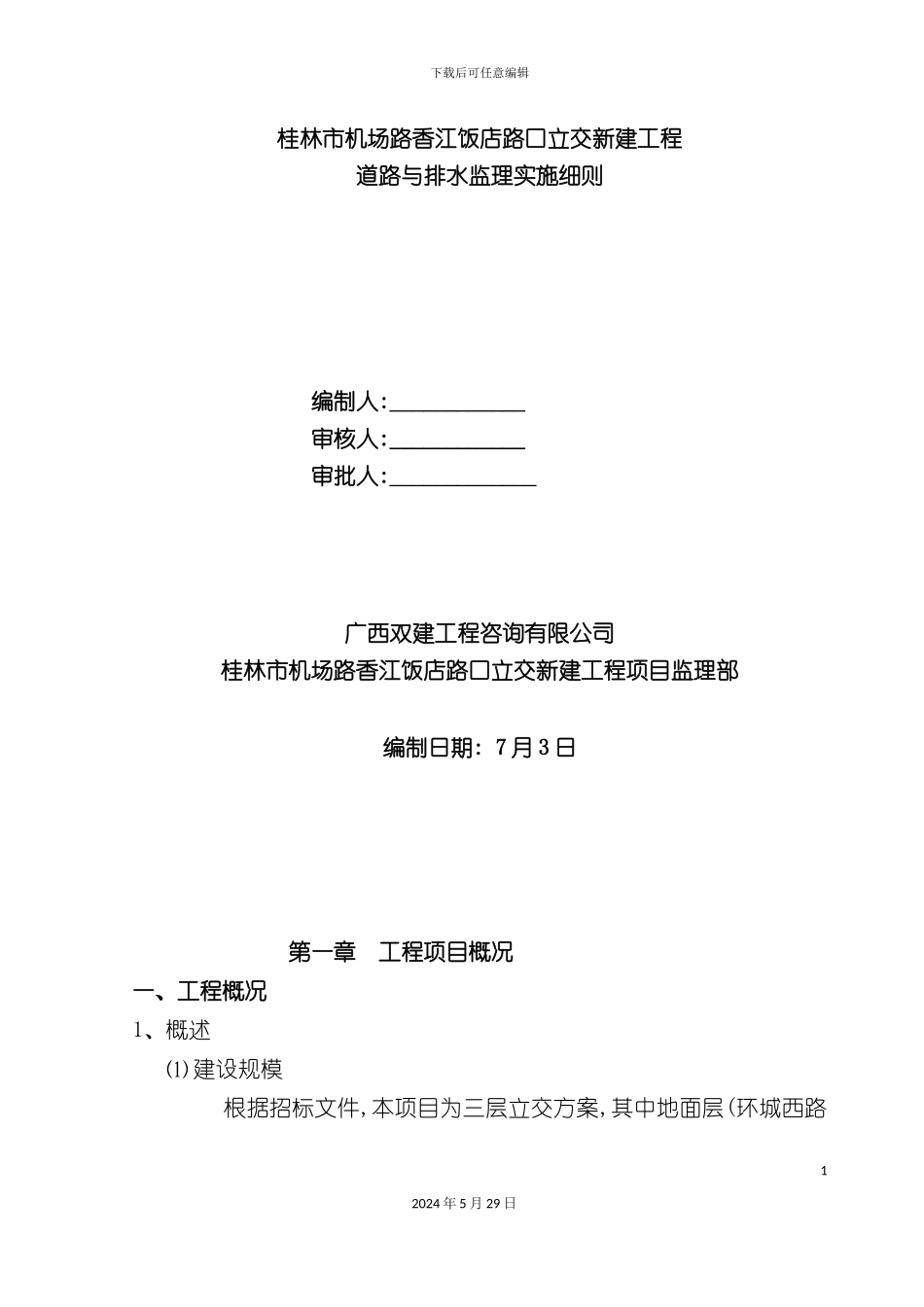

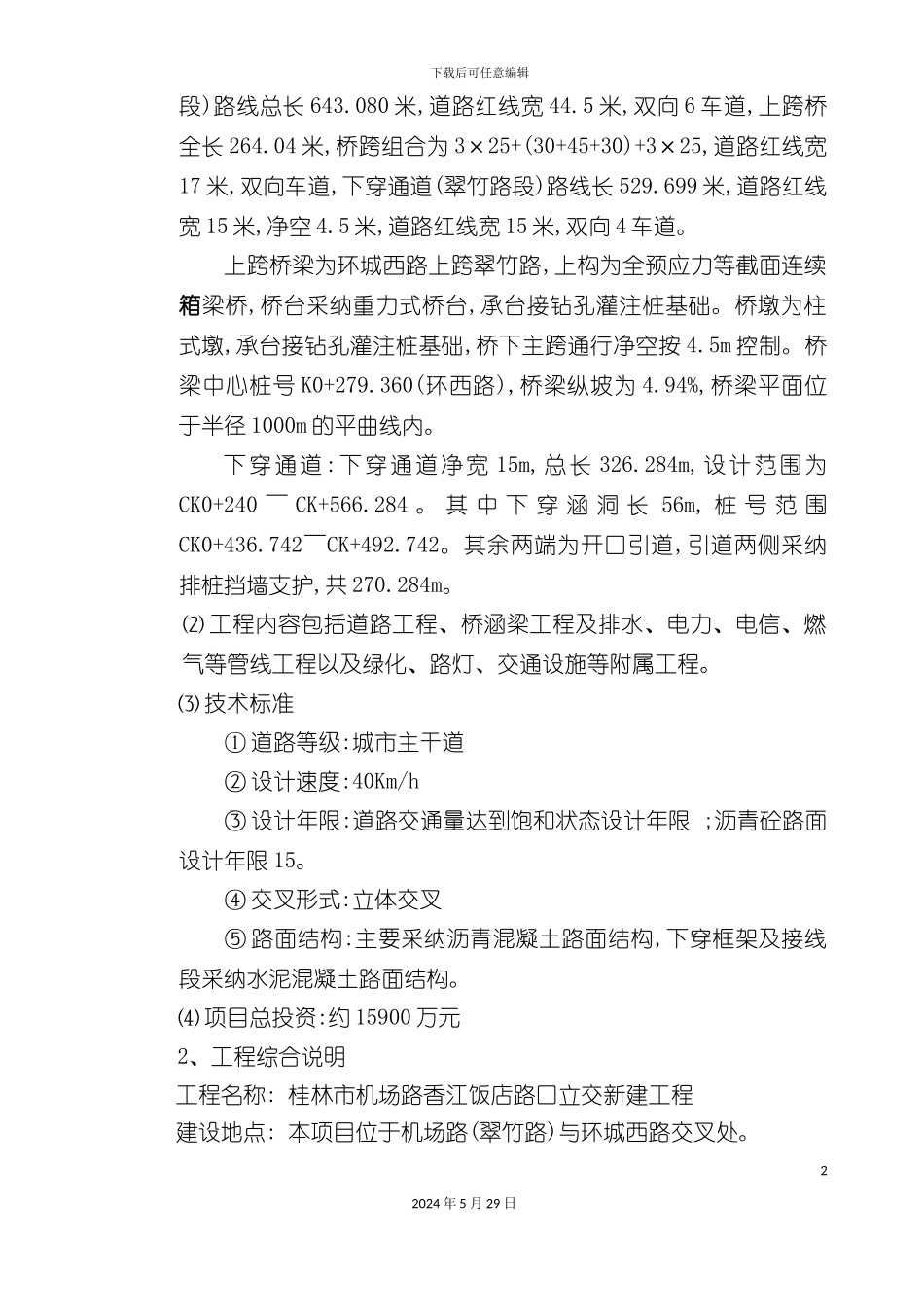

下载后可任意编辑道路与排水监理细则培训资料12024 年 5 月 29 日下载后可任意编辑桂林市机场路香江饭店路口立交新建工程道路与排水监理实施细则编制人:____________审核人:____________审批人:_____________广西双建工程咨询有限公司桂林市机场路香江饭店路口立交新建工程项目监理部编制日期: 7 月 3 日第一章 工程项目概况一、工程概况1、概述⑴ 建设规模根据招标文件,本项目为三层立交方案,其中地面层(环城西路12024 年 5 月 29 日下载后可任意编辑段)路线总长 643.080 米,道路红线宽 44.5 米,双向 6 车道,上跨桥全长 264.04 米,桥跨组合为 3×25+(30+45+30)+3×25,道路红线宽17 米,双向车道,下穿通道(翠竹路段)路线长 529.699 米,道路红线宽 15 米,净空 4.5 米,道路红线宽 15 米,双向 4 车道。上跨桥梁为环城西路上跨翠竹路,上构为全预应力等截面连续箱梁桥,桥台采纳重力式桥台,承台接钻孔灌注桩基础。桥墩为柱式墩,承台接钻孔灌注桩基础,桥下主跨通行净空按 4.5m 控制。桥梁中心桩号 K0+279.360(环西路),桥梁纵坡为 4.94%,桥梁平面位于半径 1000m 的平曲线内。下穿通道:下穿通道净宽 15m,总长 326.284m,设计范围为CK0+240 ～ CK+566.284 。 其 中 下 穿 涵 洞 长 56m, 桩 号 范 围CK0+436.742～CK+492.742。其余两端为开口引道,引道两侧采纳排桩挡墙支护,共 270.284m。⑵ 工程内容包括道路工程、桥涵梁工程及排水、电力、电信、燃气等管线工程以及绿化、路灯、交通设施等附属工程。⑶ 技术标准① 道路等级:城市主干道② 设计速度:40Km/h③ 设计年限:道路交通量达到饱和状态设计年限 ;沥青砼路面设计年限 15。④ 交叉形式:立体交叉⑤ 路面结构:主要采纳沥青混凝土路面结构,下穿框架及接线段采纳水泥混凝土路面结构。⑷ 项目总投资:约 15900 万元2、工程综合说明工程名称: 桂林市机场路香江饭店路口立交新建工程建设地点: 本项目位于机场路(翠竹路)与环城西路交叉处。22024 年 5 月 29 日下载后可任意编辑质量标准:合格造价:￥约15900万元工 期:360日历天施工范围:道路、桥梁、给排水、交通、电气、绿化工程等工程量清单范围内所有工程。监理范围:设计图纸范围所有工程。3、技术标准本工程技术指标如下: 设计行车速度:城市主干道路,40 公里/小时; 车道数:双向车道;设计荷载: 桥梁 城-A 级;路面面层类型:沥青混凝土路面; 交通量达到饱和状态时的设计年...
