减速器测绘总结报告VIP免费

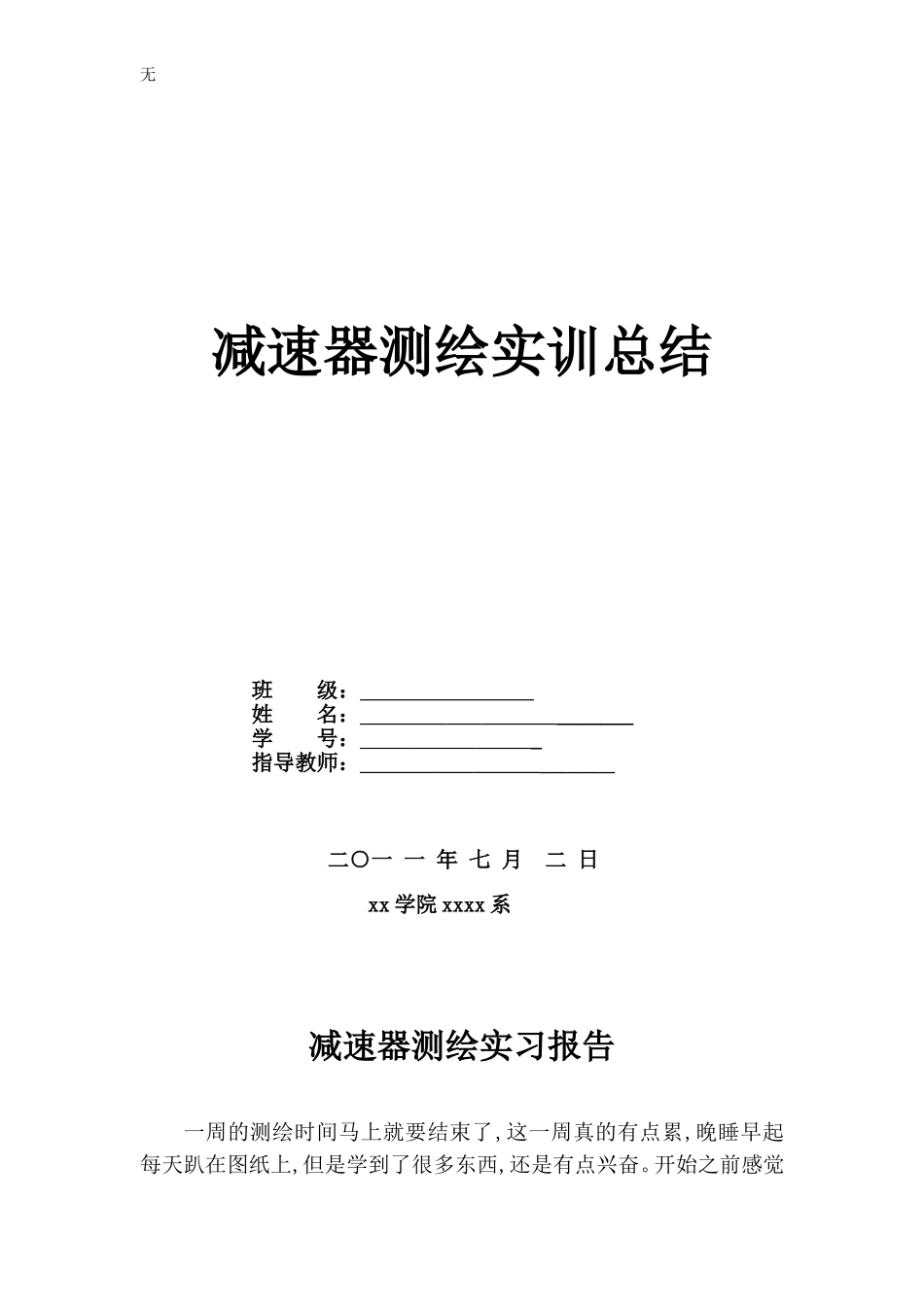

减速器测绘总结报告_第1页
1/5

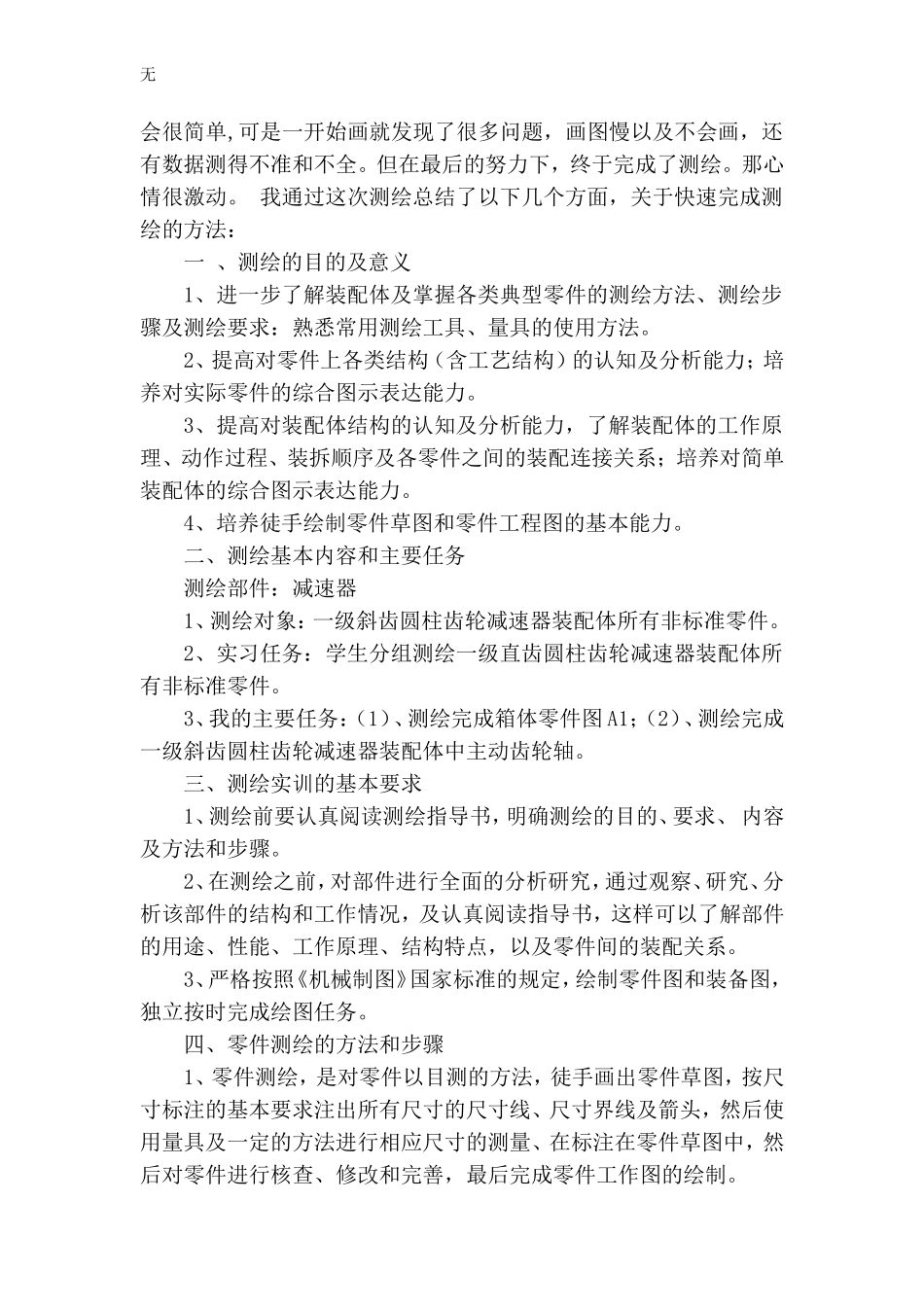

减速器测绘总结报告_第2页
2/5

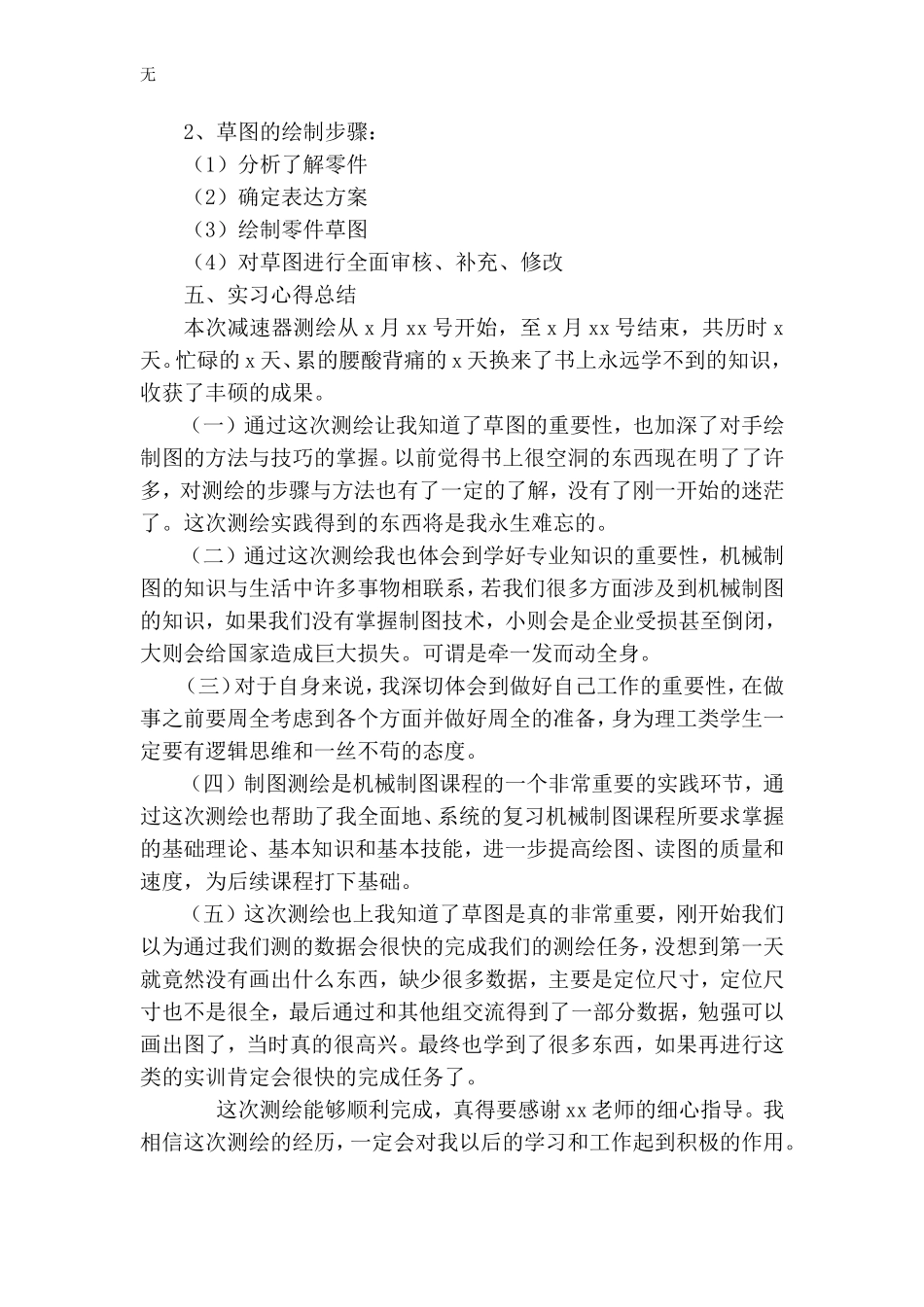

减速器测绘总结报告_第3页
3/5
无减速器测绘实训总结班级:姓名:_______学号:_指导教师:_______二○一一年七月二日xx学院xxxx系减速器测绘实习报告一周的测绘时间马上就要结束了,这一周真的有点累,晚睡早起每天趴在图纸上,但是学到了很多东西,还是有点兴奋。开始之前感觉无会很简单,可是一开始画就发现了很多问题,画图慢以及不会画,还有数据测得不准和不全。但在最后的努力下,终于完成了测绘。那心情很激动。我通过这次测绘总结了以下几个方面,关于快速完成测绘的方法:一、测绘的目的及意义1、进一步了解装配体及掌握各类典型零件的测绘方法、测绘步骤及测绘要求:熟悉常用测绘工具、量具的使用方法。2、提高对零件上各类结构(含工艺结构)的认知及分析能力;培养对实际零件的综合图示表达能力。3、提高对装配体结构的认知及分析能力,了解装配体的工作原理、动作过程、装拆顺序及各零件之间的装配连接关系;培养对简单装配体的综合图示表达能力。4、培养徒手绘制零件草图和零件工程图的基本能力。二、测绘基本内容和主要任务测绘部件:减速器1、测绘对象:一级斜齿圆柱齿轮减速器装配体所有非标准零件。2、实习任务:学生分组测绘一级直齿圆柱齿轮减速器装配体所有非标准零件。3、我的主要任务:(1)、测绘完成箱体零件图A1;(2)、测绘完成一级斜齿圆柱齿轮减速器装配体中主动齿轮轴。三、测绘实训的基本要求1、测绘前要认真阅读测绘指导书,明确测绘的目的、要求、内容及方法和步骤。2、在测绘之前,对部件进行全面的分析研究,通过观察、研究、分析该部件的结构和工作情况,及认真阅读指导书,这样可以了解部件的用途、性能、工作原理、结构特点,以及零件间的装配关系。3、严格按照《机械制图》国家标准的规定,绘制零件图和装备图,独立按时完成绘图任务。四、零件测绘的方法和步骤1、零件测绘,是对零件以目测的方法,徒手画出零件草图,按尺寸标注的基本要求注出所有尺寸的尺寸线、尺寸界线及箭头,然后使用量具及一定的方法进行相应尺寸的测量、在标注在零件草图中,然后对零件进行核查、修改和完善,最后完成零件工作图的绘制。无2、草图的绘制步骤:(1)分析了解零件(2)确定表达方案(3)绘制零件草图(4)对草图进行全面审核、补充、修改五、实习心得总结本次减速器测绘从x月xx号开始,至x月xx号结束,共历时x天。忙碌的x天、累的腰酸背痛的x天换来了书上永远学不到的知识,收获了丰硕的成果。(一)通过这次测绘让我知道了草图的重要性,也加深了对手绘制图的方法与技巧的掌握。以前觉得书上很空洞的东西现在明了了许多,对测绘的步骤与方法也有了一定的了解,没有了刚一开始的迷茫了。这次测绘实践得到的东西将是我永生难忘的。(二)通过这次测绘我也体会到学好专业知识的重要性,机械制图的知识与生活中许多事物相联系,若我们很多方面涉及到机械制图的知识,如果我们没有掌握制图技术,小则会是企业受损甚至倒闭,大则会给国家造成巨大损失。可谓是牵一发而动全身。(三)对于自身来说,我深切体会到做好自己工作的重要性,在做事之前要周全考虑到各个方面并做好周全的准备,身为理工类学生一定要有逻辑思维和一丝不苟的态度。(四)制图测绘是机械制图课程的一个非常重要的实践环节,通过这次测绘也帮助了我全面地、系统的复习机械制图课程所要求掌握的基础理论、基本知识和基本技能,进一步提高绘图、读图的质量和速度,为后续课程打下基础。(五)这次测绘也上我知道了草图是真的非常重要,刚开始我们以为通过我们测的数据会很快的完成我们的测绘任务,没想到第一天就竟然没有画出什么东西,缺少很多数据,主要是定位尺寸,定位尺寸也不是很全,最后通过和其他组交流得到了一部分数据,勉强可以画出图了,当时真的很高兴。最终也学到了很多东西,如果再进行这类的实训肯定会很快的完成任务了。这次测绘能够顺利完成,真得要感谢xx老师的细心指导。我相信这次测绘的经历,一定会对我以后的学习和工作起到积极的作用。无指导教师评语:指导教师:成绩评无指导教师评语:定备注测绘、分析后将零件装配复原,并使传动系统能正常运转。对传动系统进行结构分析、运动分析、工作能力...
