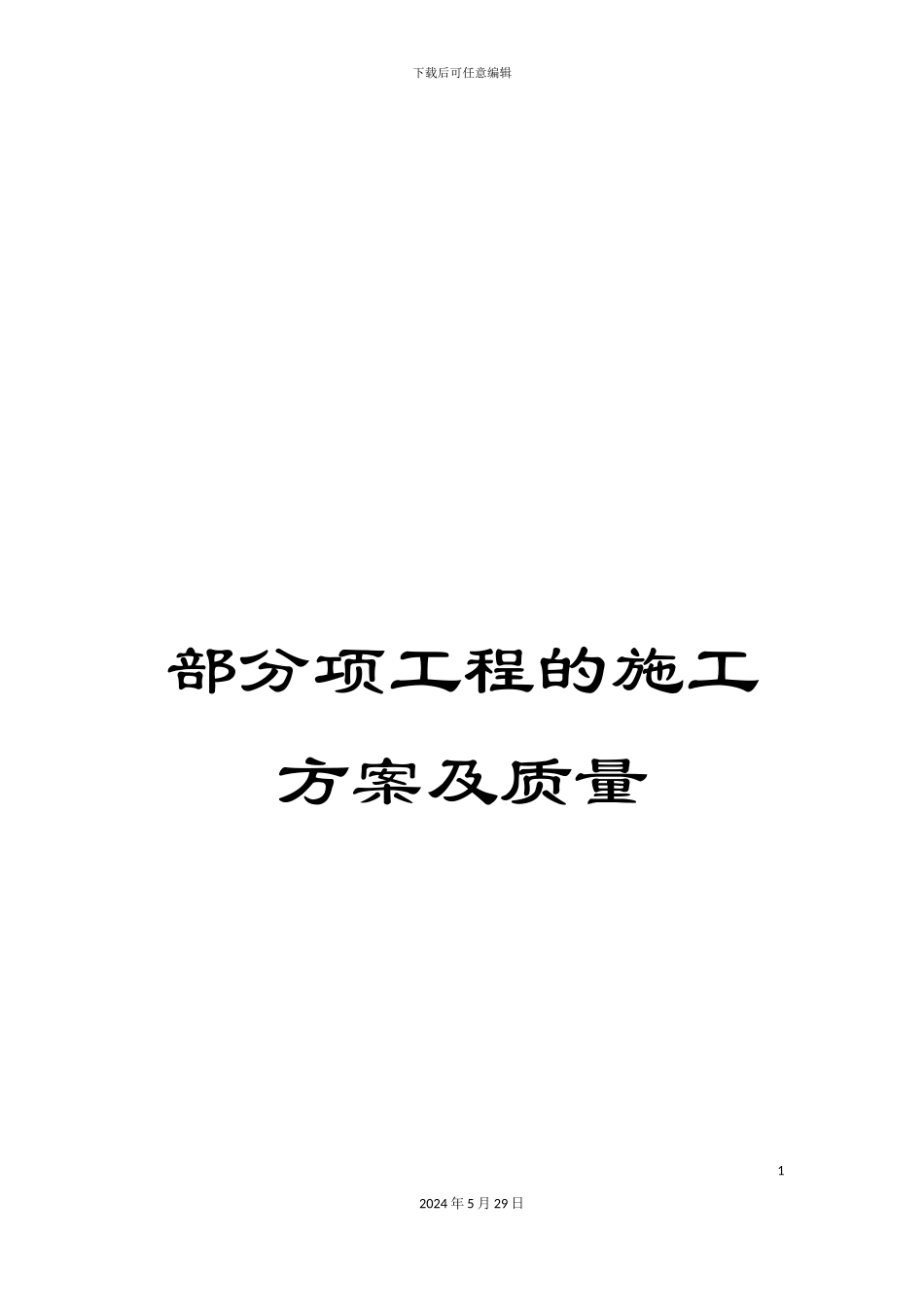

部分项工程的施工方案及质量

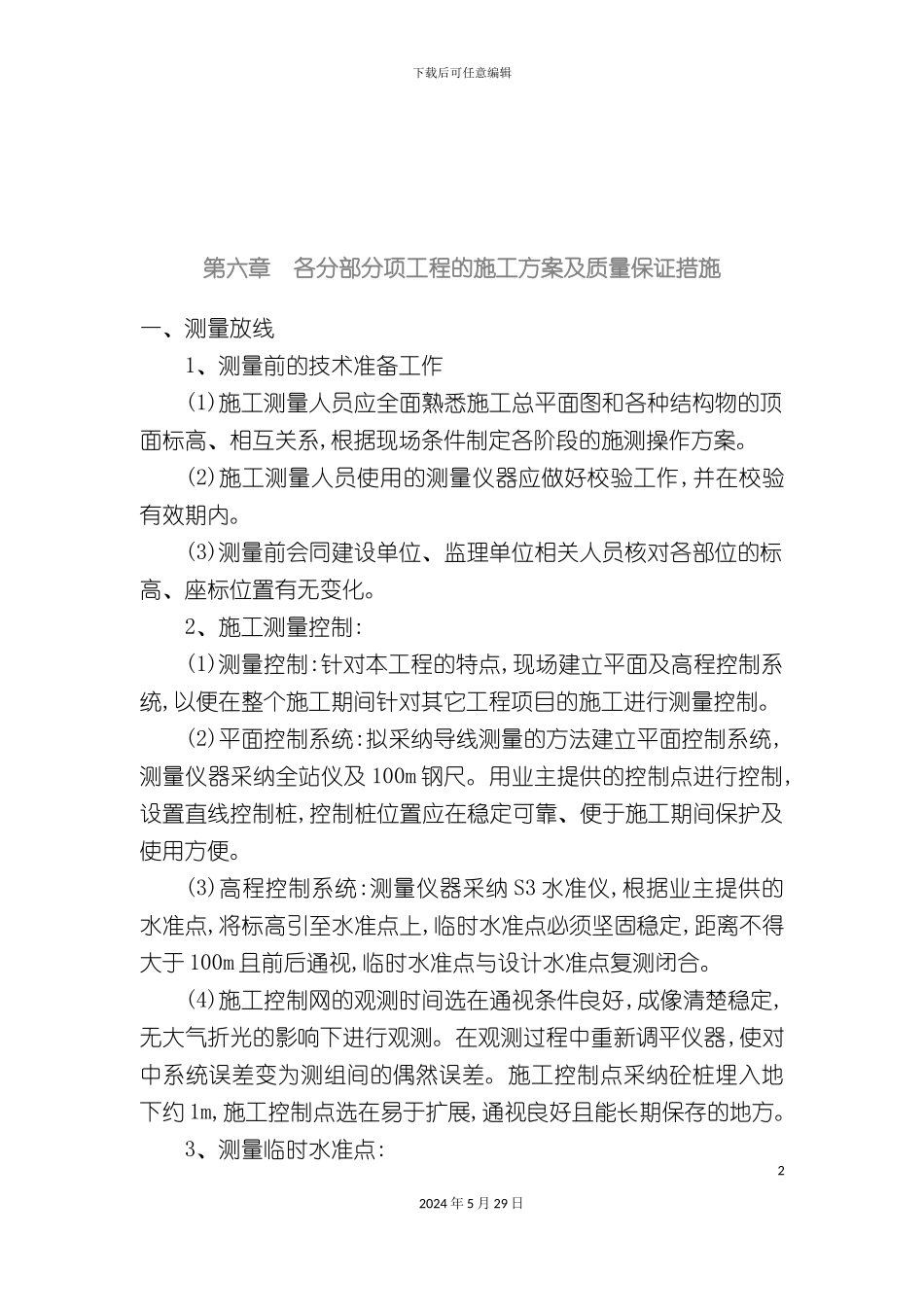

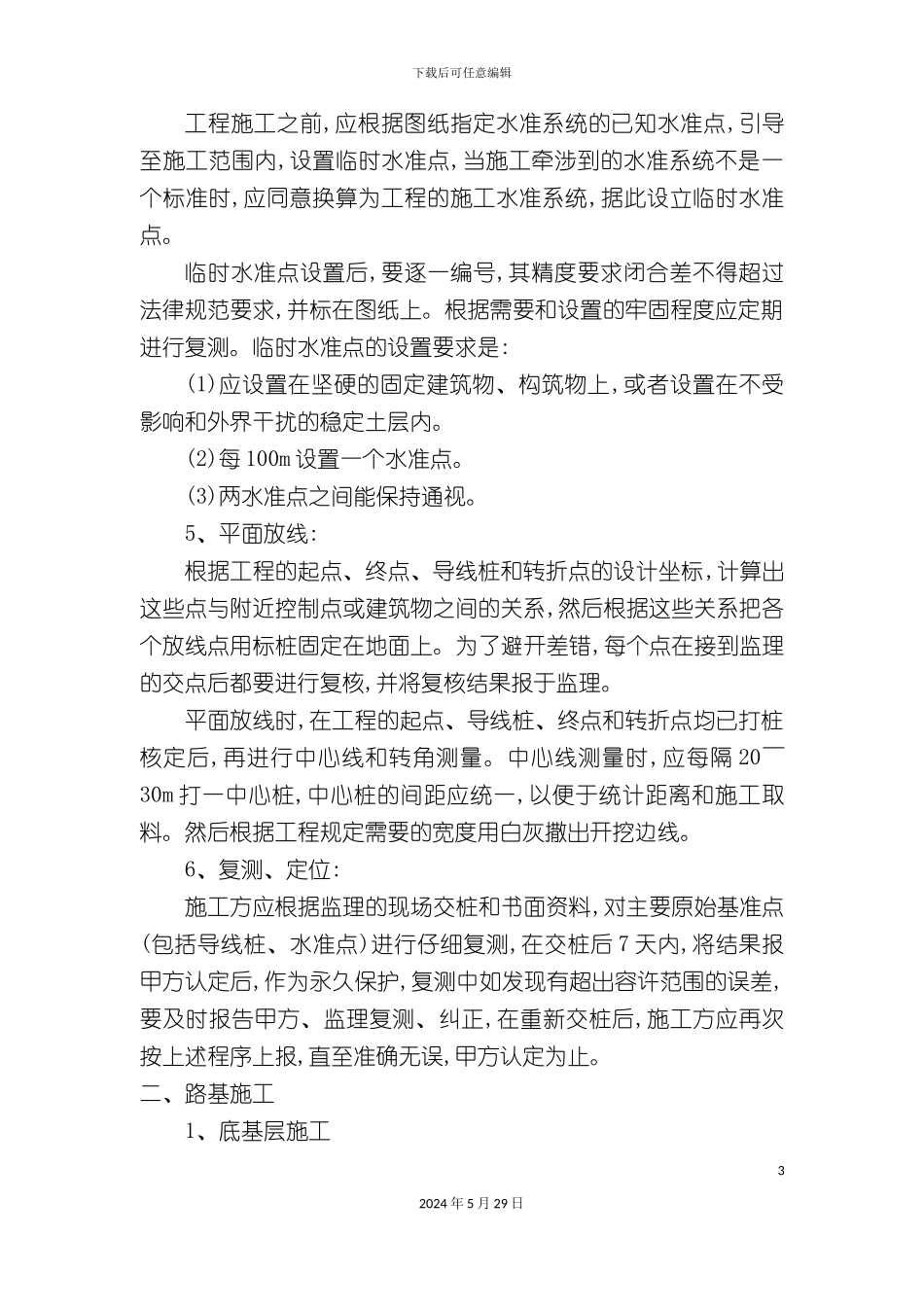

下载后可任意编辑部分项工程的施工方案及质量12024 年 5 月 29 日下载后可任意编辑 第六章 各分部分项工程的施工方案及质量保证措施一、测量放线1、测量前的技术准备工作(1)施工测量人员应全面熟悉施工总平面图和各种结构物的顶面标高、相互关系,根据现场条件制定各阶段的施测操作方案。(2)施工测量人员使用的测量仪器应做好校验工作,并在校验有效期内。(3)测量前会同建设单位、监理单位相关人员核对各部位的标高、座标位置有无变化。2、施工测量控制:(1)测量控制:针对本工程的特点,现场建立平面及高程控制系统,以便在整个施工期间针对其它工程项目的施工进行测量控制。(2)平面控制系统:拟采纳导线测量的方法建立平面控制系统,测量仪器采纳全站仪及 100m 钢尺。用业主提供的控制点进行控制,设置直线控制桩,控制桩位置应在稳定可靠、便于施工期间保护及使用方便。(3)高程控制系统:测量仪器采纳 S3 水准仪,根据业主提供的水准点,将标高引至水准点上,临时水准点必须坚固稳定,距离不得大于 100m 且前后通视,临时水准点与设计水准点复测闭合。(4)施工控制网的观测时间选在通视条件良好,成像清楚稳定,无大气折光的影响下进行观测。在观测过程中重新调平仪器,使对中系统误差变为测组间的偶然误差。施工控制点采纳砼桩埋入地下约 1m,施工控制点选在易于扩展,通视良好且能长期保存的地方。3、测量临时水准点:22024 年 5 月 29 日下载后可任意编辑工程施工之前,应根据图纸指定水准系统的已知水准点,引导至施工范围内,设置临时水准点,当施工牵涉到的水准系统不是一个标准时,应同意换算为工程的施工水准系统,据此设立临时水准点。临时水准点设置后,要逐一编号,其精度要求闭合差不得超过法律规范要求,并标在图纸上。根据需要和设置的牢固程度应定期进行复测。临时水准点的设置要求是:(1)应设置在坚硬的固定建筑物、构筑物上,或者设置在不受影响和外界干扰的稳定土层内。(2)每 100m 设置一个水准点。(3)两水准点之间能保持通视。5、平面放线:根据工程的起点、终点、导线桩和转折点的设计坐标,计算出这些点与附近控制点或建筑物之间的关系,然后根据这些关系把各个放线点用标桩固定在地面上。为了避开差错,每个点在接到监理的交点后都要进行复核,并将复核结果报于监理。平面放线时,在工程的起点、导线桩、终点和转折点均已打桩核定后,再进行中心线和转角测量。中心线测量时,应每隔 20～30m 打一中心桩,中心桩的间距应统一,以便于统计距离和...
