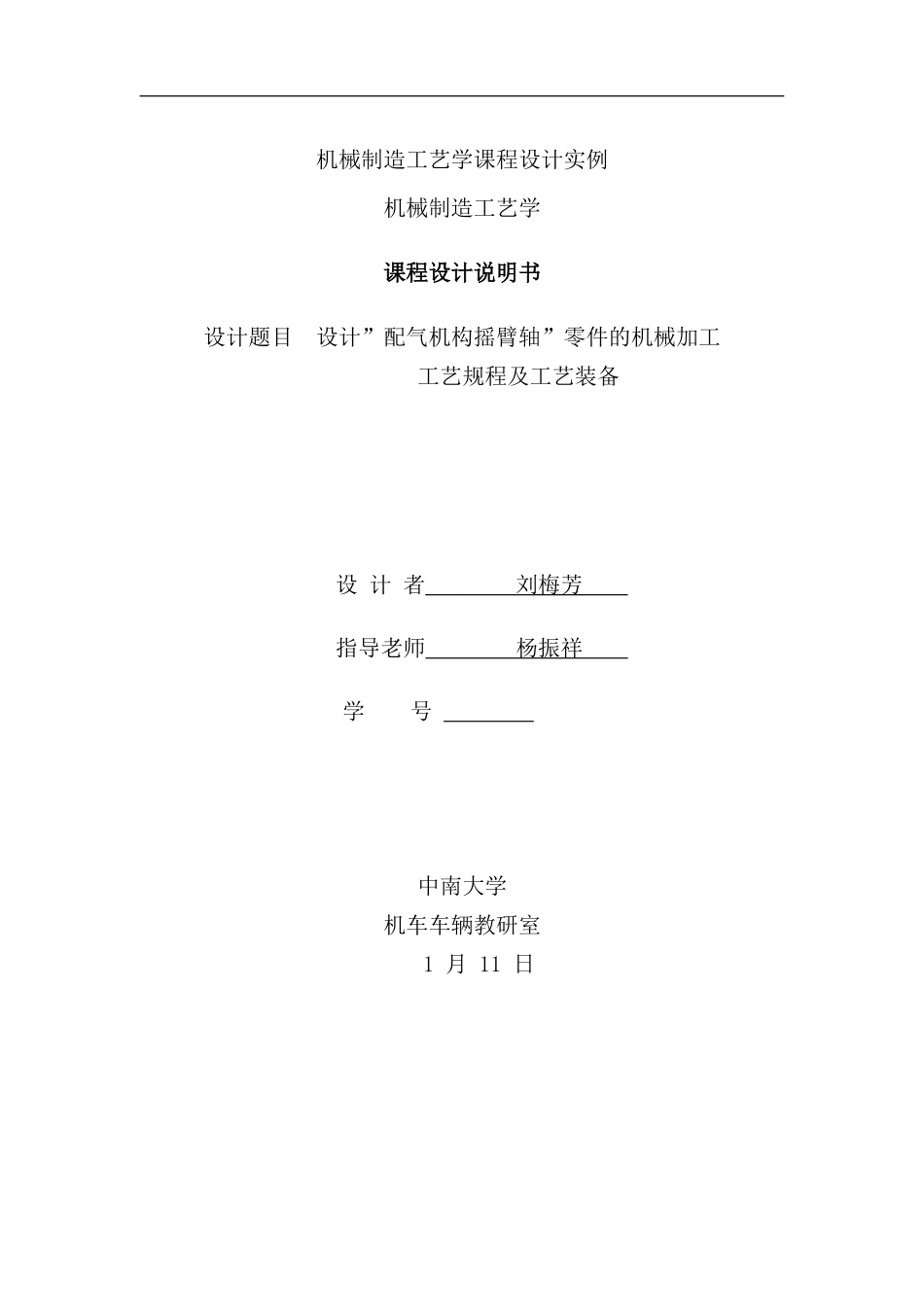

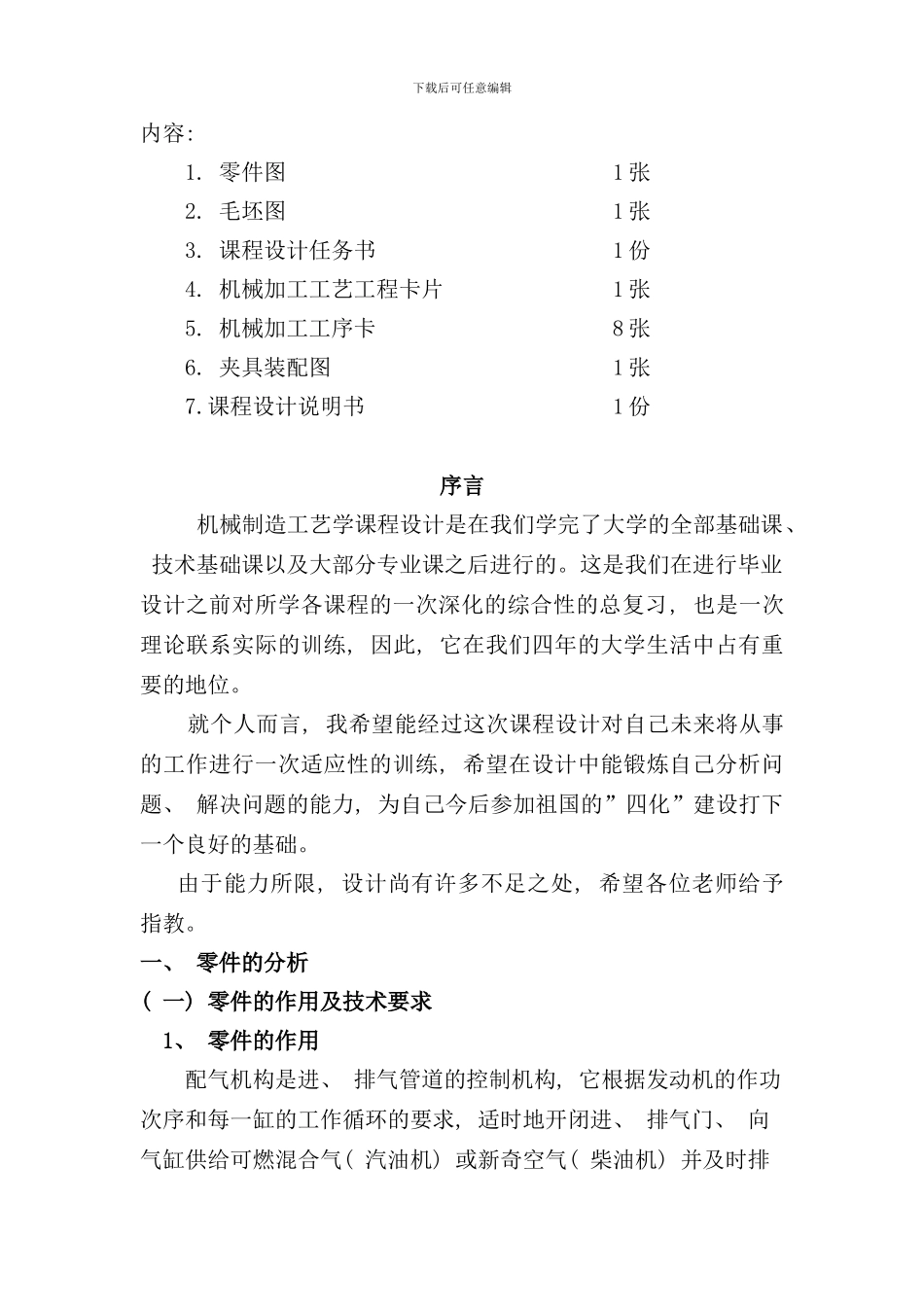

机械制造工艺学课程设计实例机械制造工艺学课程设计说明书设计题目 设计”配气机构摇臂轴”零件的机械加工 工艺规程及工艺装备设 计 者 刘梅芳 指导老师 杨振祥 学 号 中南大学机车车辆教研室 1 月 11 日下载后可任意编辑内容: 1. 零件图 1 张2. 毛坯图 1 张3. 课程设计任务书 1 份4. 机械加工工艺工程卡片 1 张5. 机械加工工序卡 8 张6. 夹具装配图 1 张7.课程设计说明书 1 份序言 机械制造工艺学课程设计是在我们学完了大学的全部基础课、 技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深化的综合性的总复习, 也是一次理论联系实际的训练, 因此, 它在我们四年的大学生活中占有重要的地位。 就个人而言, 我希望能经过这次课程设计对自己未来将从事的工作进行一次适应性的训练, 希望在设计中能锻炼自己分析问题、 解决问题的能力, 为自己今后参加祖国的”四化”建设打下一个良好的基础。由于能力所限, 设计尚有许多不足之处, 希望各位老师给予指教。一、 零件的分析( 一) 零件的作用及技术要求 1、 零件的作用配气机构是进、 排气管道的控制机构, 它根据发动机的作功次序和每一缸的工作循环的要求, 适时地开闭进、 排气门、 向气缸供给可燃混合气( 汽油机) 或新奇空气( 柴油机) 并及时排下载后可任意编辑出废气。一般由凸轮轴、 气门推杆、 挺柱、 气门摇臂、 摇臂控制轴、 气门导管以及气门等部件构成。 摇臂轴是一空心圆轴, 用数个支座安装在气缸盖上, 摇臂套装在摇臂轴上, 并能在轴上作圆弧摆动。轴内孔与主油道相通, 供给配气机构润滑油 2。主要技术要求 零件图上主要的技术要求为: 1)摇臂轴调质硬度为 HB255-302; B 表面淬火硬度 HRC55-60, 硬化深度 1-1.5mm; 2) 探伤检查。( 二) 零件的工艺性分析 配气机构摇臂轴这个零件从附图 1 上能够看出, 它一共有以下 7 组加工表面, 分述如下: 1、Φ50h8 轴: 轴径mm, 表面粗糙度为 Ra6.3μm, 端倒角 2mm×45°。2、摇臂轴总长: 保证尺寸mm, 表面粗糙度为Ra0.8μm。3、端侧面表面粗糙度为 Ra6.3μm。4、Φ27 圆槽: 槽径 Φ27, 到端侧面保证尺寸 17±0.1mm, 铣刀加工, 槽深至摇臂轴外径表面保证尺寸 17mm, 两个, 槽间距保证尺寸 216±0.1mm, 表面粗糙度为 Ra6.3μm, 。5、两个 Φ5 孔 : 孔径 Φ5, 两端倒角 1.5mm×45°, 两孔距 ...
