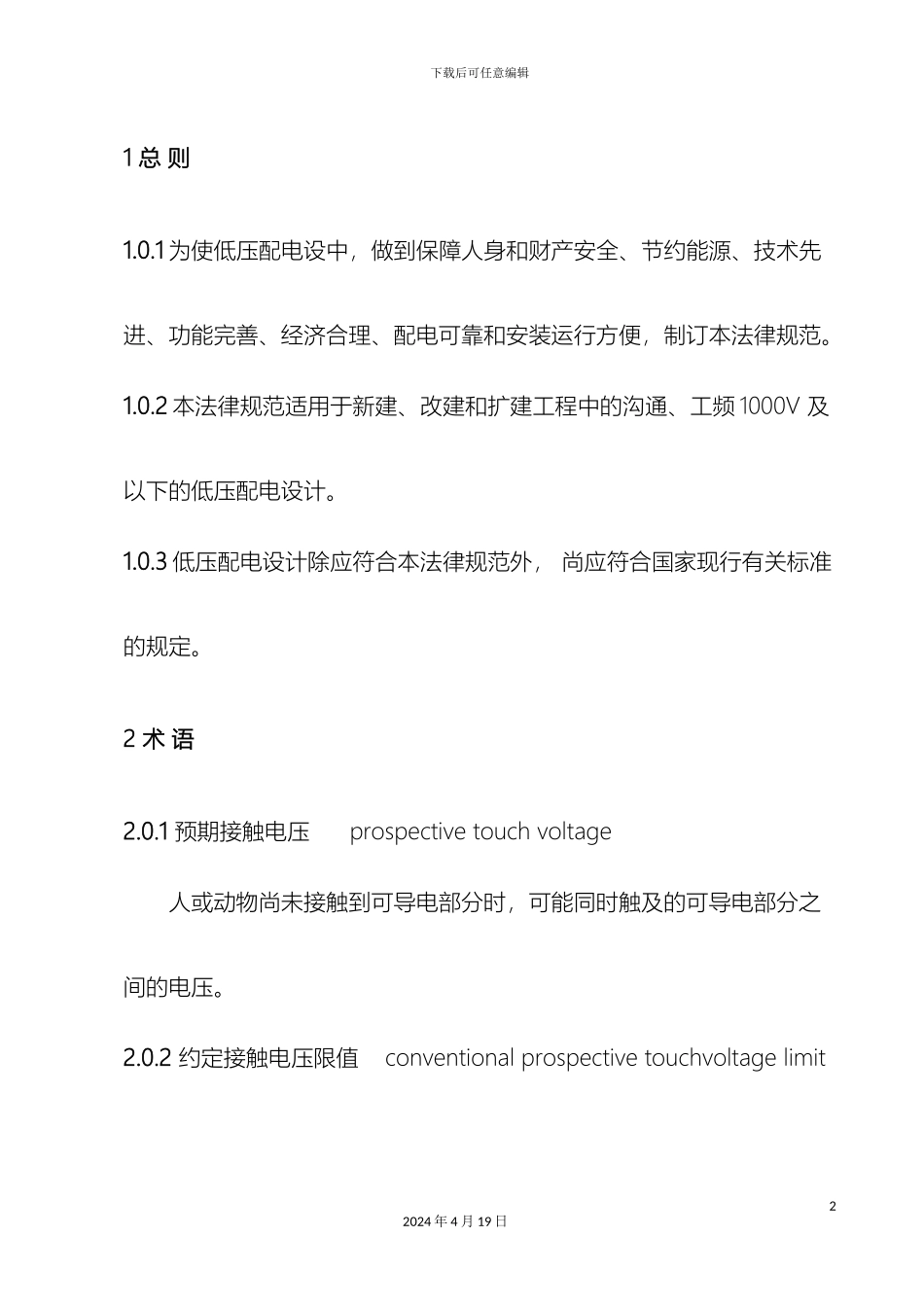

下载后可任意编辑配电设计法律规范资料12024 年 4 月 19 日下载后可任意编辑1 总 则1.0.1 为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本法律规范。1.0.2 本法律规范适用于新建、改建和扩建工程中的沟通、工频 1000V 及以下的低压配电设计。1.0.3 低压配电设计除应符合本法律规范外， 尚应符合国家现行有关标准的规定。2 术 语2.0.1 预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。2.0.2 约定接触电压限值 conventional prospective touchvoltage limit22024 年 4 月 19 日下载后可任意编辑在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。2.0.3 直接接触 direct contact人或动物与带电部分的电接触。2.0.4 间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。2.0.5 直接接触防护 protection against indirect contact无故障条件下的电击防护。2.0.6 间接接触防护 protection against indirect contact单一故障条件下的电击防护。2.0.7 附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。2.0.8 伸臂范围 arm’s reach从人一般站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。32024 年 4 月 19 日下载后可任意编辑2.0.9 外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。2.0.10 保护遮栏 protective barrier为防止从一般可能接近方向直接接触而设置的防护物。2.0.11 保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。2.0.12 电气分隔 electrical sepation将危险带电部分与所有其它电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。2.0.13 保护分隔 protective separation用双重绝缘、加强绝缘或基本绝缘和电气保护屏蔽的方法将一电路与其它电路分隔。2.0.14 特低电压 extra-low voltage相间电压或相对地电压不超过沟通方均根值 50V 的电压。2.0.15 SELV 系统 SELV system42024 年 4 月 19 日下载后可任意编辑在正常条件下不接地，且电压不能超过特低电压的电气系统。2.0.16 PELV 系统 PELV system在正常条件下接地，且电压不能超过特低电压...
