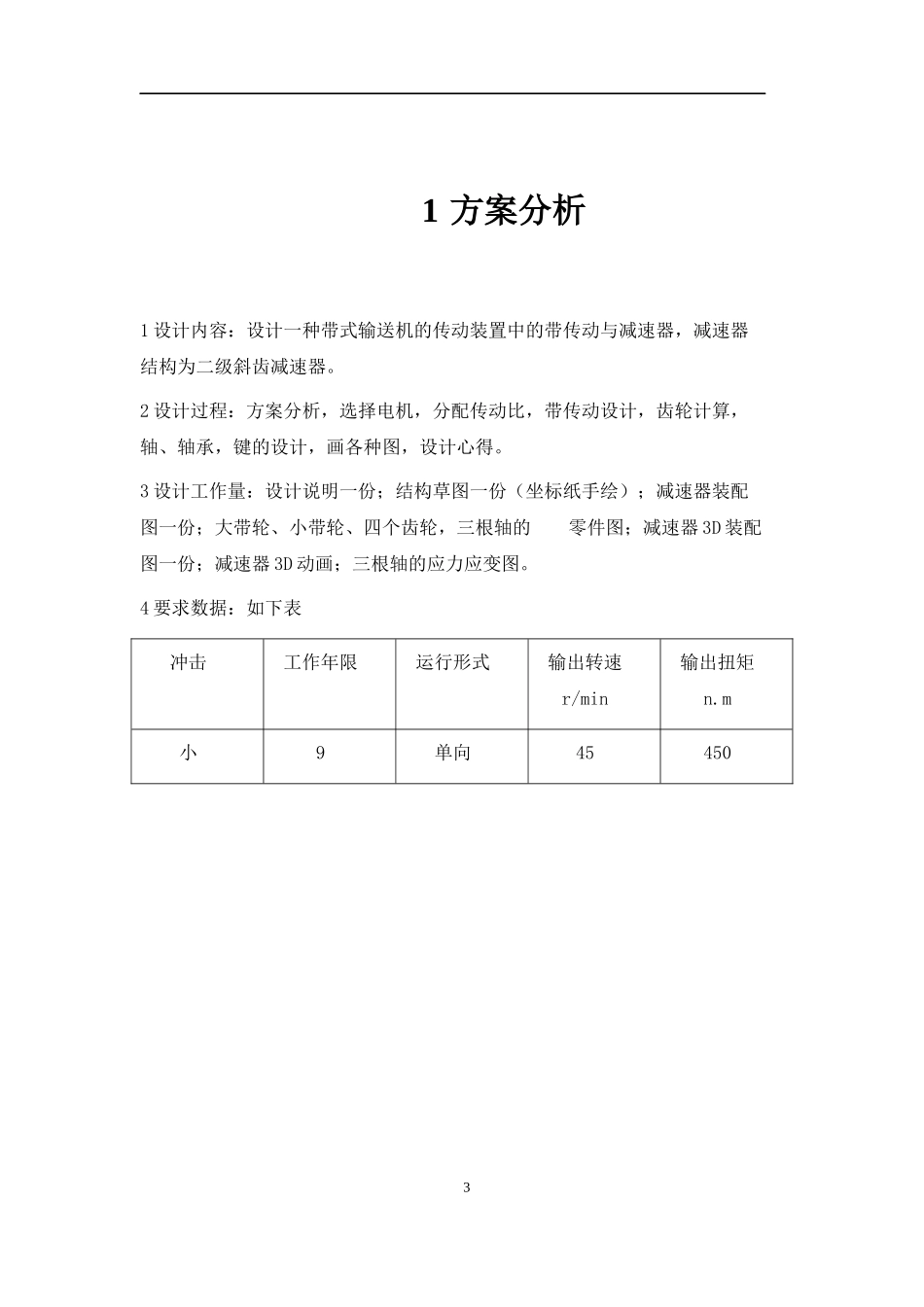

减速器设计班级机械122姓名倪杨学号12556213联系方式6419391目录1方案分析......................................................................................................32选择电机......................................................................................................43分配传动比..................................................................................................64带传动设计..................................................................................................75齿轮设计....................................................................................................106轴,轴承,键的设计................................................................................337联轴器的计算............................................................................................488设计小结。................................................................................................4921方案分析1设计内容:设计一种带式输送机的传动装置中的带传动与减速器,减速器结构为二级斜齿减速器。2设计过程:方案分析,选择电机,分配传动比,带传动设计,齿轮计算,轴、轴承,键的设计,画各种图,设计心得。3设计工作量:设计说明一份;结构草图一份(坐标纸手绘);减速器装配图一份;大带轮、小带轮、四个齿轮,三根轴的零件图;减速器3D装配图一份;减速器3D动画;三根轴的应力应变图。4要求数据:如下表冲击工作年限运行形式输出转速r/min输出扭矩n.m小9单向4545032选择电机考虑因素:Y系列,最经济。1计算电机的参数p出=T∗N9550=450∗459550=2.12kwη带传动=0.93~0.95η轴承=0.98~0.99η齿轮=0.98~0.99η联=0.99(取最大值)η总=η带传动η3轴承η2齿轮η联=0.95∗0.993∗0.992∗0.99≈0.894p电=pwη总=2.120.894kw=2.371kw根据要求:带的传动比小于3,齿轮传动比小于4i总∈(1.53,3∗4∗4),取i总=31.56n电=i总×n出=31.56×45=14202选取电机选取4级三相异步电机,查询《机械设计基础课程设计指导书》P143页表8.1,根据P额,n电,选取型号为Y100L2-4电机。4此电机经济实惠,用于空气中不含易燃、易爆或腐蚀性气体的场所,适用于无特殊要求的机械上。3汇总表如下型号额定功率额定转速Y100L2-43KW142053分配传动比i总=i带×i12×i34=31.56K=3√i总=3.16i12=K=3.16i34=0.9K=2.844i带=i总i12×i34=3.51初选表格如下:i带i12i343.513.162.84464带传动设计设计第一级用的普通V带传动。电动机功率p=3kw,转速n1=1420r/min,传动比i=3.51,每天工作16小时。(参考书机械设计课本)1确定计算功率pca由表8-8查到工作情况系数kA=1.2,故pca=kAp=1.2∗3=3.6kw2选择V带的带型根据pca,n1由图8-11选用A型3根据带轮的基准直径dd并验算带的速度ν1)初定带速dd1。由表8-7和表8-9,取小带轮的基准直径dd1=90mm2)验算带速。按式(8-13)验算带的速度v=πdd1n160∗1000=π∗90∗142060∗1000m/s≈6.69m/s因为5m/s
