酸再生钢结构施工组织设计

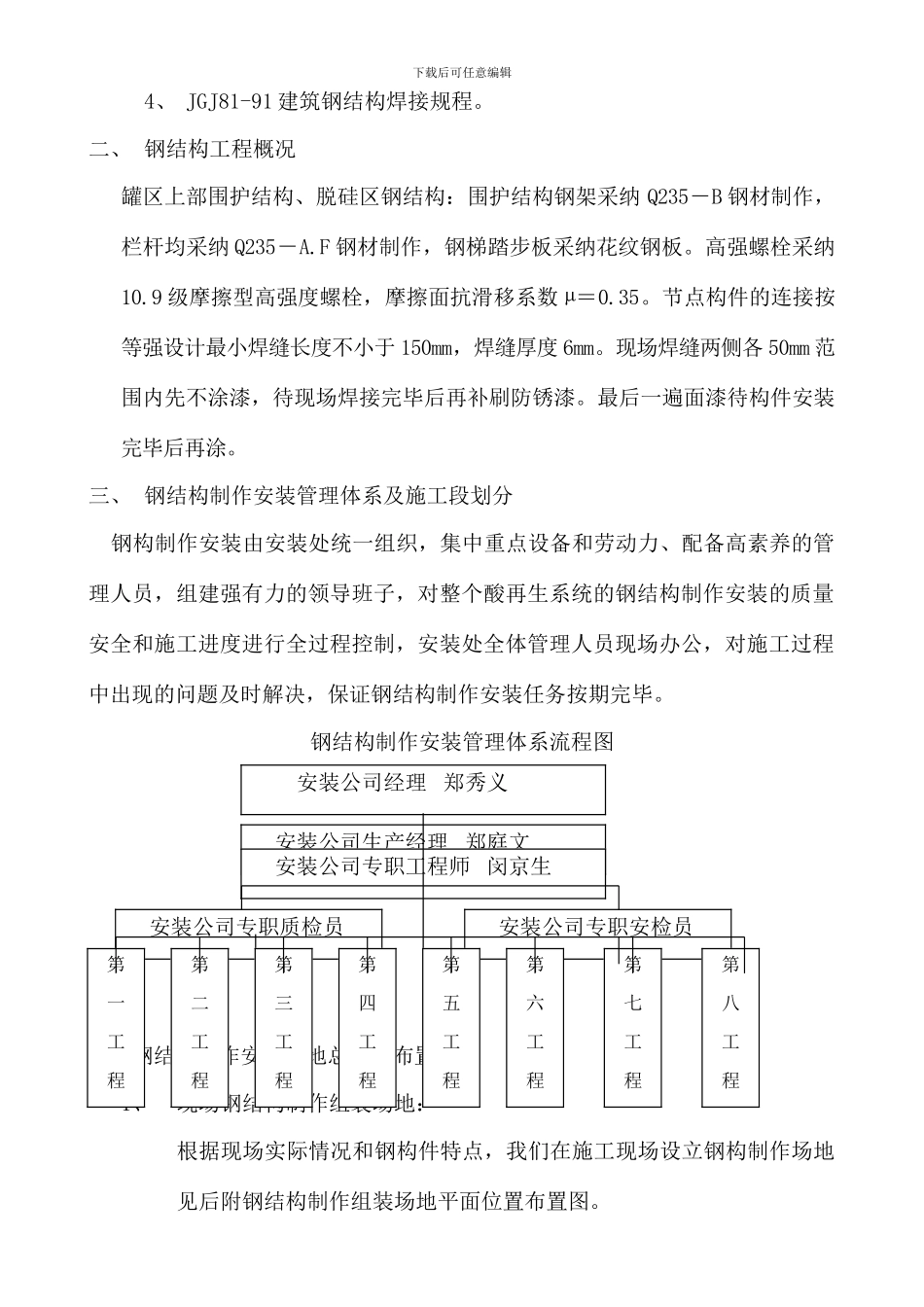

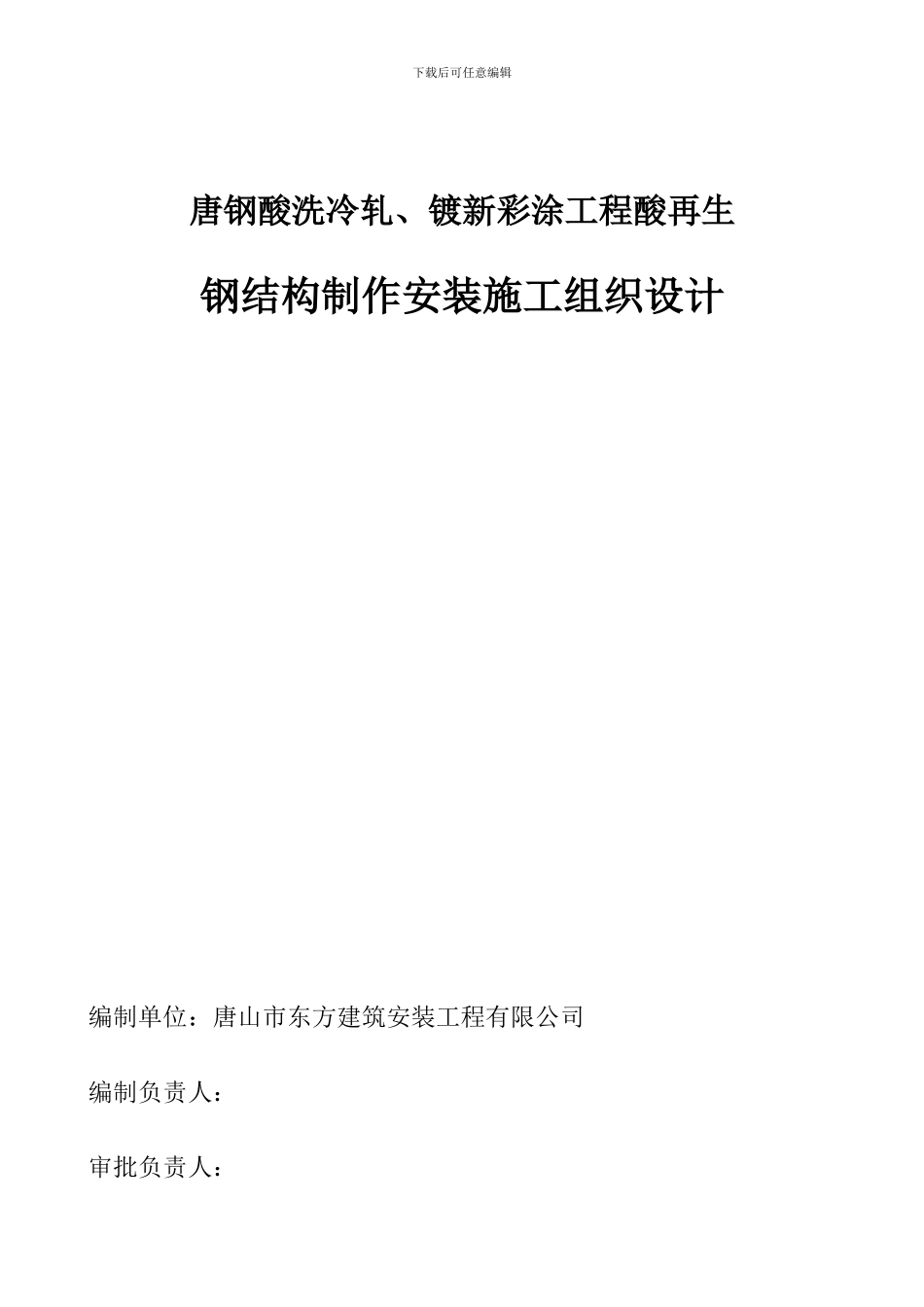

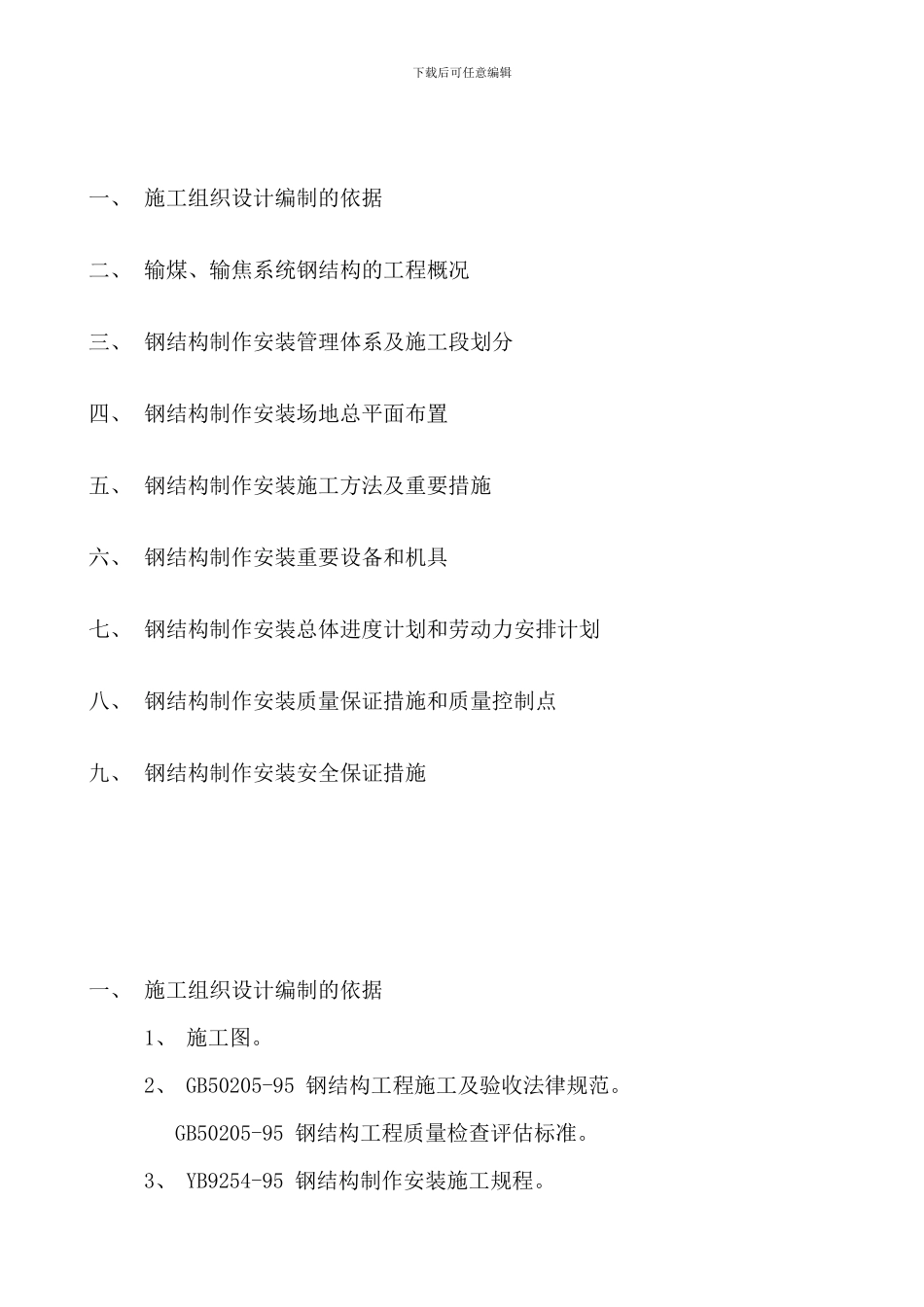

下载后可任意编辑唐钢酸洗冷轧、镀新彩涂工程酸再生钢结构制作安装施工组织设计编制单位：唐山市东方建筑安装工程有限公司编制负责人： 审批负责人：下载后可任意编辑一、 施工组织设计编制的依据二、 输煤、输焦系统钢结构的工程概况三、 钢结构制作安装管理体系及施工段划分四、 钢结构制作安装场地总平面布置五、 钢结构制作安装施工方法及重要措施六、 钢结构制作安装重要设备和机具七、 钢结构制作安装总体进度计划和劳动力安排计划八、 钢结构制作安装质量保证措施和质量控制点九、 钢结构制作安装安全保证措施一、 施工组织设计编制的依据1、 施工图。2、 GB50205-95 钢结构工程施工及验收法律规范。GB50205-95 钢结构工程质量检查评估标准。3、 YB9254-95 钢结构制作安装施工规程。下载后可任意编辑4、 JGJ81-91 建筑钢结构焊接规程。二、 钢结构工程概况罐区上部围护结构、脱硅区钢结构：围护结构钢架采纳 Q235－B 钢材制作，栏杆均采纳 Q235－A.F 钢材制作，钢梯踏步板采纳花纹钢板。高强螺栓采纳10.9 级摩擦型高强度螺栓，摩擦面抗滑移系数 µ＝0.35。节点构件的连接按等强设计最小焊缝长度不小于 150mm，焊缝厚度 6mm。现场焊缝两侧各 50mm 范围内先不涂漆，待现场焊接完毕后再补刷防锈漆。最后一遍面漆待构件安装完毕后再涂。三、 钢结构制作安装管理体系及施工段划分 钢构制作安装由安装处统一组织，集中重点设备和劳动力、配备高素养的管理人员，组建强有力的领导班子，对整个酸再生系统的钢结构制作安装的质量安全和施工进度进行全过程控制，安装处全体管理人员现场办公，对施工过程中出现的问题及时解决，保证钢结构制作安装任务按期完毕。钢结构制作安装管理体系流程图四、四、钢结构制作安装场地总平面布置1、现场钢结构制作组装场地：根据现场实际情况和钢构件特点，我们在施工现场设立钢构制作场地见后附钢结构制作组装场地平面位置布置图。安装公司经理 郑秀义安装公司生产经理 郑庭文安装公司专职工程师 闵京生安装公司专职质检员安装公司专职安检员第一工程队第二工程队第三工程队第四工程队第五工程队第六工程队第七工程队第八工程队下载后可任意编辑2、现场钢结构制作组装场地的电源：根据工期规定和制作工作量，经计算需电源容量 400KVA。炼焦厂已提供 200KVA 的电容量，再加上我们现有施工电源的内部调整，已具有钢构件制作条件的场地用电负荷的规定。3、现场钢结构制作组装用...
