重庆某合成氨装置大型设备吊装施工方案secret样本

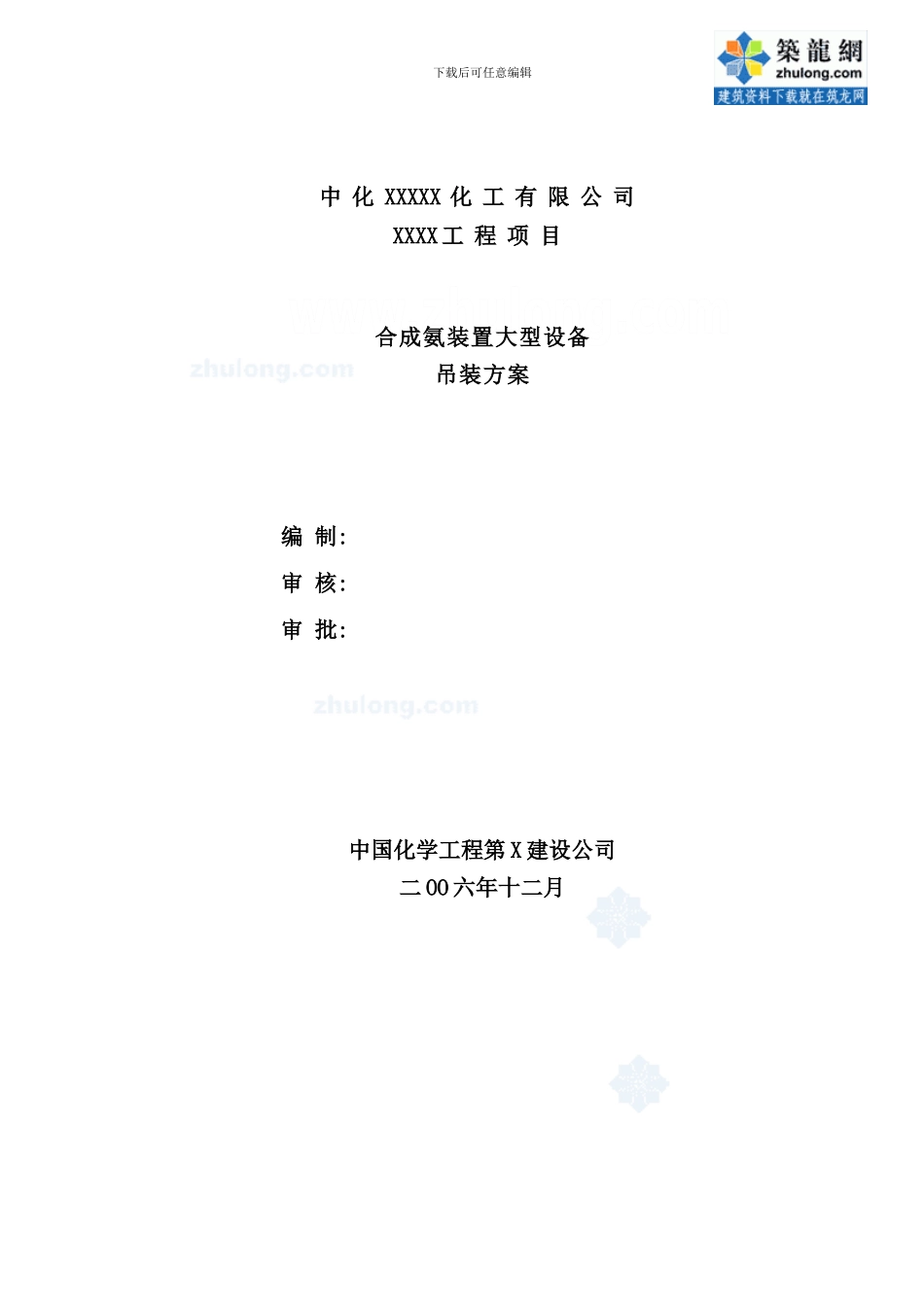

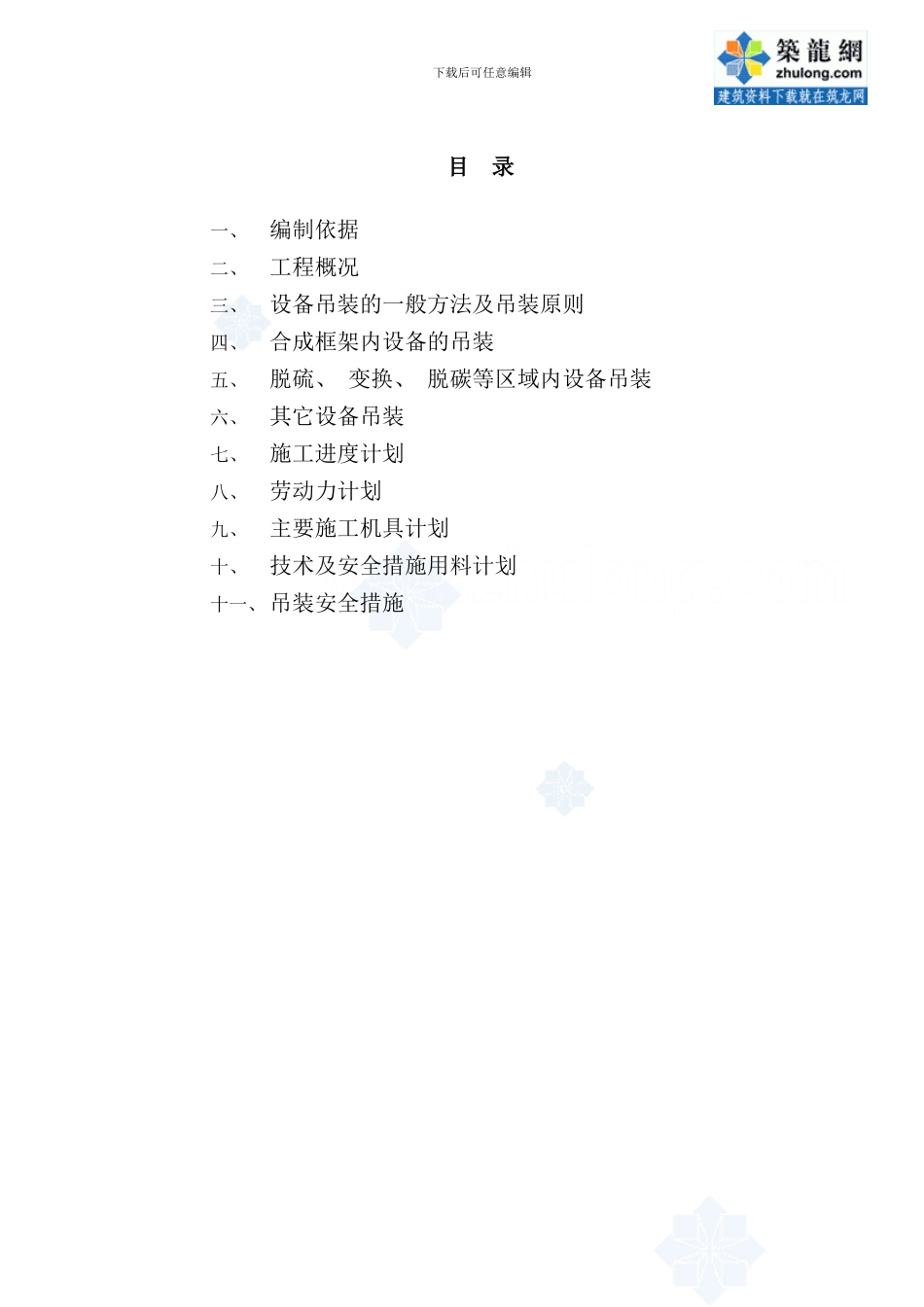

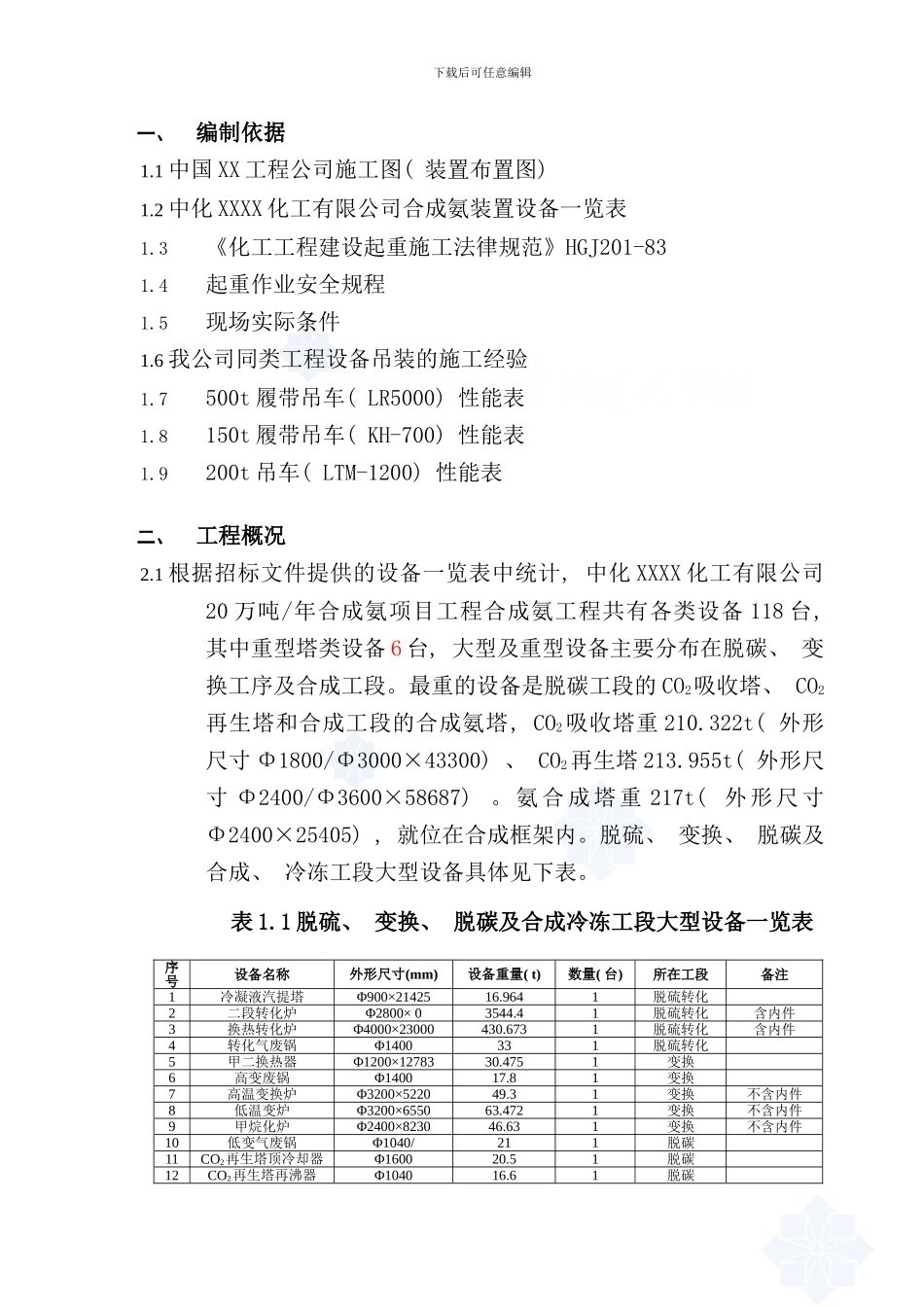

下载后可任意编辑中 化 XXXXX 化 工 有 限 公 司XXXX 工 程 项 目合成氨装置大型设备吊装方案编 制: 审 核: 审 批: 中国化学工程第 X 建设公司二 OO 六年十二月下载后可任意编辑目 录一、编制依据二、工程概况三、设备吊装的一般方法及吊装原则四、合成框架内设备的吊装五、脱硫、 变换、 脱碳等区域内设备吊装六、其它设备吊装七、施工进度计划八、劳动力计划九、主要施工机具计划十、技术及安全措施用料计划十一、 吊装安全措施下载后可任意编辑一、编制依据1.1 中国 XX 工程公司施工图( 装置布置图) 1.2 中化 XXXX 化工有限公司合成氨装置设备一览表1.3《化工工程建设起重施工法律规范》HGJ201-831.4起重作业安全规程1.5现场实际条件1.6 我公司同类工程设备吊装的施工经验1.7500t 履带吊车( LR5000) 性能表1.8150t 履带吊车( KH-700) 性能表1.9200t 吊车( LTM-1200) 性能表二、工程概况2.1 根据招标文件提供的设备一览表中统计, 中化 XXXX 化工有限公司20 万吨/年合成氨项目工程合成氨工程共有各类设备 118 台, 其中重型塔类设备 6 台, 大型及重型设备主要分布在脱碳、 变换工序及合成工段。最重的设备是脱碳工段的 CO2吸收塔、 CO2再生塔和合成工段的合成氨塔, CO2 吸收塔重 210.322t( 外形尺寸 Φ1800/Φ3000×43300) 、 CO2再生塔 213.955t( 外形尺寸 Φ2400/Φ3600×58687) 。氨合成塔重 217t( 外形尺寸Φ2400×25405) , 就位在合成框架内。脱硫、 变换、 脱碳及合成、 冷冻工段大型设备具体见下表。表 1.1 脱硫、 变换、 脱碳及合成冷冻工段大型设备一览表序号设备名称外形尺寸(mm)设备重量( t) 数量( 台) 所在工段备注1冷凝液汽提塔Φ900×2142516.9641脱硫转化2二段转化炉Φ2800× 03544.41脱硫转化含内件3换热转化炉Φ4000×23000430.6731脱硫转化含内件4转化气废锅Φ1400331脱硫转化5甲二换热器Φ1200×1278330.4751变换6高变废锅Φ140017.81变换7高温变换炉Φ3200×522049.31变换不含内件8低温变炉Φ3200×655063.4721变换不含内件9甲烷化炉Φ2400×823046.631变换不含内件10低变气废锅Φ1040/ 211脱碳11CO2再生塔顶冷却器Φ160020.51脱碳12CO2再生塔再沸器Φ104016.61脱碳下载后可任意编辑13净化气分离器Φ1600×290012.0331脱碳14CO2吸收塔DN1800/3000×13750/2095, h=43300163.6161脱碳总重 210t15CO2再生塔Φ3600, h=58687135.7951脱...
