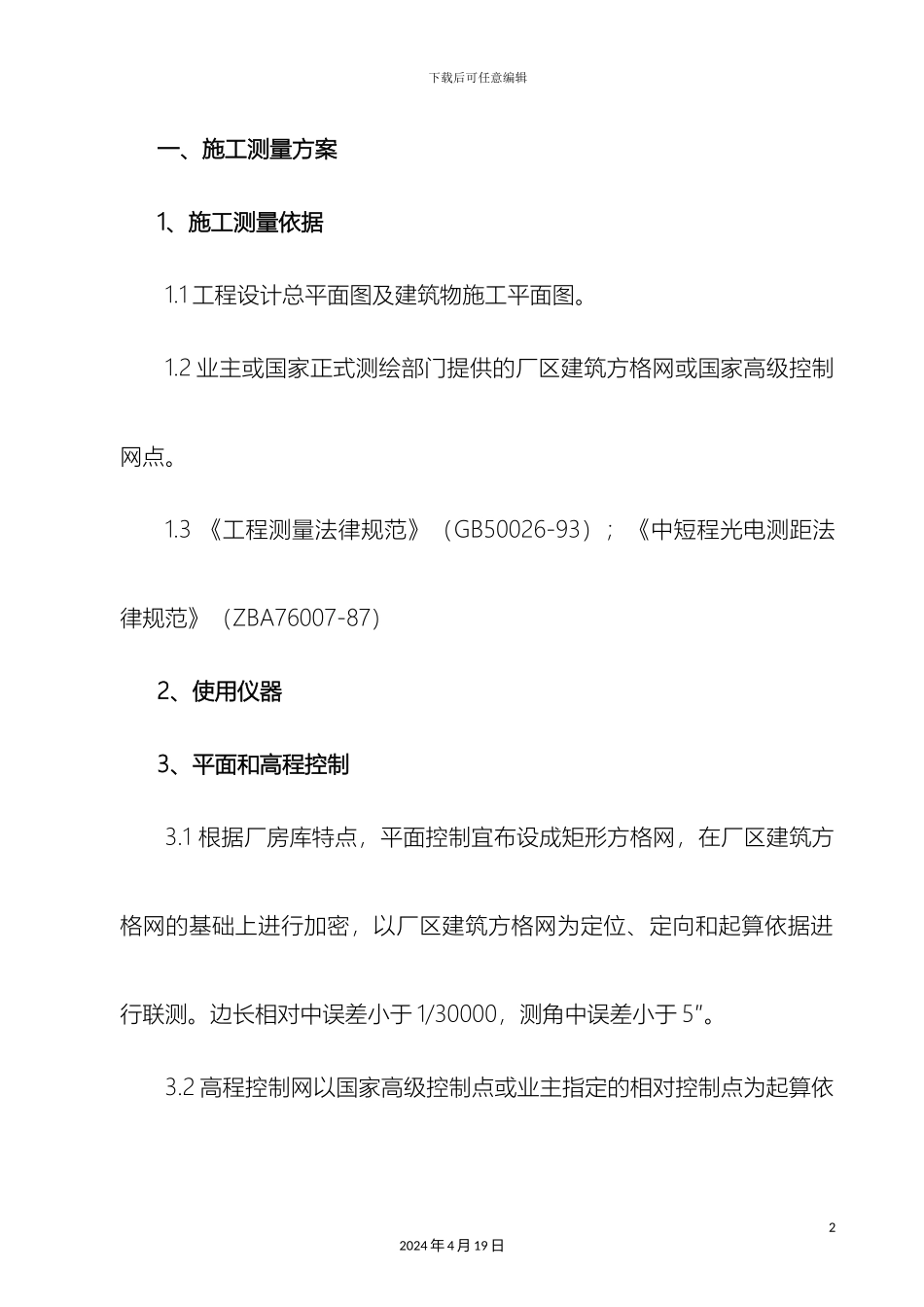

下载后可任意编辑钢结构厂房施工方案范文12024 年 4 月 19 日下载后可任意编辑一、施工测量方案1、施工测量依据1.1 工程设计总平面图及建筑物施工平面图。1.2 业主或国家正式测绘部门提供的厂区建筑方格网或国家高级控制网点。1.3 《工程测量法律规范》（GB50026-93）；《中短程光电测距法律规范》（ZBA76007-87）2、使用仪器3、平面和高程控制3.1 根据厂房库特点，平面控制宜布设成矩形方格网，在厂区建筑方格网的基础上进行加密，以厂区建筑方格网为定位、定向和起算依据进行联测。边长相对中误差小于 1/30000，测角中误差小于 5″。3.2 高程控制网以国家高级控制点或业主指定的相对控制点为起算依22024 年 4 月 19 日下载后可任意编辑据，沿工程所需的区域布设水准网点，同高级水准点形成闭合水准环线或附合水准线路，各水准点布设在地质坚实，不宜碰动，便于保存和使用的地方，使用徕卡精密水准仪按三等水准测量精度施测，局部加密可按四等水准加密，各点高程需进行严密平差计算后得出。4、控制网制作4.1 粗测：将 RTK 基准站设置在厂区建筑方格网或国家高级控制网点，使用 RTK 流动站施测控制网各点，并在实地钉上木桩。4.2 换桩：将控制网各点木桩全部换成预制混凝土桩，混凝土桩及埋设要求如图。（见附图）32024 年 4 月 19 日下载后可任意编辑 测量控制桩埋设示意图4.3 精测：首先根据厂区建筑方格网测设建筑物控制网的长轴线，长轴线原则上与设计工艺长轴线相一致，其定位点等于、大于 3 个，长轴为东西方向，以 A 坐标 6200 为长轴主轴线，然后检测长轴线的直线度，将长轴线上各点调整到一条直线上。4.4 以长轴测设短轴线，以南北方向 B 坐标为短轴线，在十字轴线交点检测长轴线与短轴线的正交度，当正交度与 90°差超过 ±5″，调整短轴线端点。4.5 根据测定的十字轴线测设出矩形的四边，并沿着矩形的四边丈量距离，埋设距离指标桩，距离指标桩一般选在建筑物行列线上或主要设备中心线上。4.6 在矩形网各点测角、测边，在外业工作完成后，按“田”字形导线网进行分别平差，求出各点的平差值，并实地进行调整、归化、改正。42024 年 4 月 19 日下载后可任意编辑4.7 随着建筑物结构的陆续施工，为了建筑物的平面控制网点长久保存，以便继续控制施工放线以及为工程扩建提供依据，还要将距离指标桩的方向线及时补测至建筑物桩侧向固定标志上。4.8 控制网的主要标桩埋设混凝土标桩，设有...
