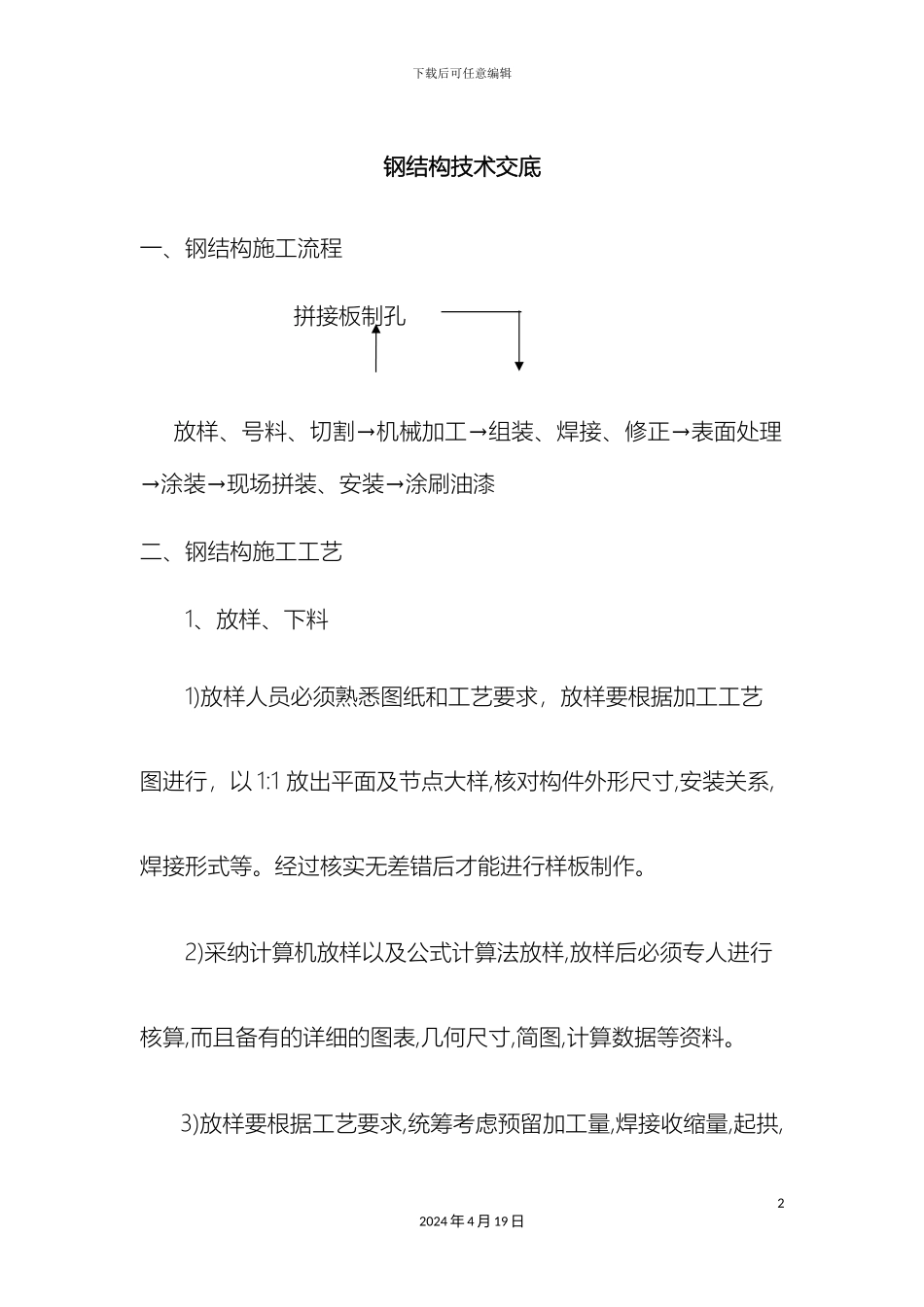

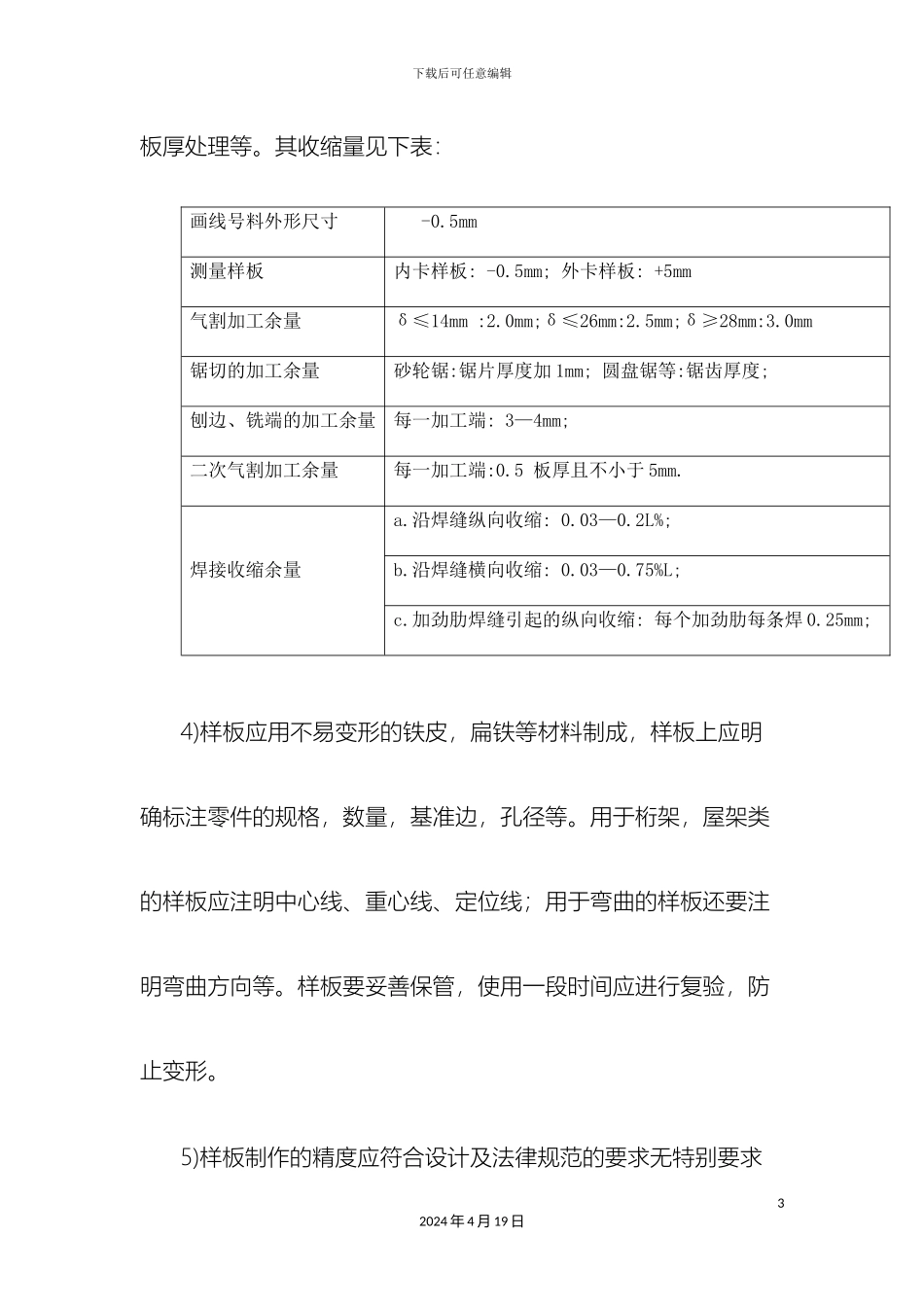

下载后可任意编辑钢结构技术交底12024 年 4 月 19 日下载后可任意编辑钢结构技术交底一、钢结构施工流程 拼接板制孔放样、号料、切割→机械加工→组装、焊接、修正→表面处理→涂装→现场拼装、安装→涂刷油漆二、钢结构施工工艺1、放样、下料1)放样人员必须熟悉图纸和工艺要求，放样要根据加工工艺图进行，以 1:1 放出平面及节点大样,核对构件外形尺寸,安装关系,焊接形式等。经过核实无差错后才能进行样板制作。2)采纳计算机放样以及公式计算法放样,放样后必须专人进行核算,而且备有的详细的图表,几何尺寸,简图,计算数据等资料。 3)放样要根据工艺要求,统筹考虑预留加工量,焊接收缩量,起拱,22024 年 4 月 19 日下载后可任意编辑板厚处理等。其收缩量见下表：画线号料外形尺寸-0.5mm测量样板内卡样板: -0.5mm; 外卡样板: +5mm气割加工余量δ≤14mm :2.0mm;δ≤26mm:2.5mm;δ≥28mm:3.0mm锯切的加工余量砂轮锯:锯片厚度加 1mm; 圆盘锯等:锯齿厚度;刨边、铣端的加工余量每一加工端: 3—4mm;二次气割加工余量每一加工端:0.5 板厚且不小于 5mm.焊接收缩余量a.沿焊缝纵向收缩: 0.03—0.2L%;b.沿焊缝横向收缩: 0.03—0.75%L;c.加劲肋焊缝引起的纵向收缩: 每个加劲肋每条焊 0.25mm; 4)样板应用不易变形的铁皮，扁铁等材料制成，样板上应明确标注零件的规格，数量，基准边，孔径等。用于桁架，屋架类的样板应注明中心线、重心线、定位线；用于弯曲的样板还要注明弯曲方向等。样板要妥善保管，使用一段时间应进行复验，防止变形。 5)样板制作的精度应符合设计及法律规范的要求无特别要求32024 年 4 月 19 日下载后可任意编辑时其允许偏差应符合下表的规定：放样的允许偏差 项目允许偏差平行线距离和分段尺寸±0.5对角线差1.0宽度、长度±0.5孔距±0.5加工样板的角度 ±20′2、钢构件切割1)切割前应将钢材切割区域表面的铁锈、污垢等清除洁净。切割下料时，工件应放置在专用的平托架上，以保证加工件不倾斜，不晃动，减少下料误差。切割的允许偏差应符合表二的规定且切割面质量应符合（GB3092-82）的规定。切割的允许偏差（mm）项目允许偏差构件宽度，长度±3.042024 年 4 月 19 日下载后可任意编辑流程切割面平面度0.05t 且不大于 2.0割纹深度 0.2局部缺口深度 1.0 2)碳素钢在环境温度低于-16 度,低合金钢在环境温度低于-12 度时不得进行剪切,冷矫正及冲孔。 3)切割缺陷的处理:对于 1<缺棱<3 毫米的缺陷...
