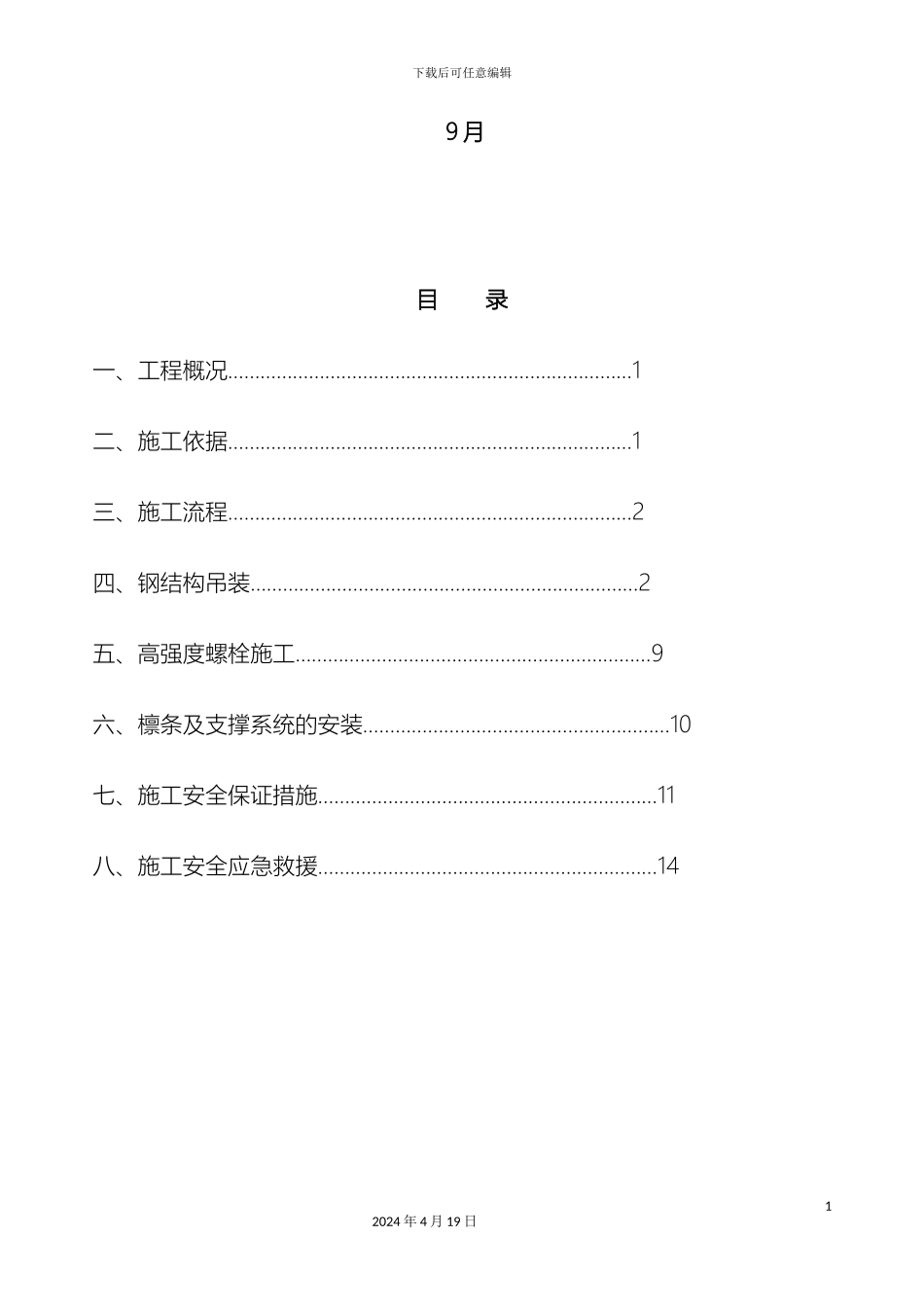

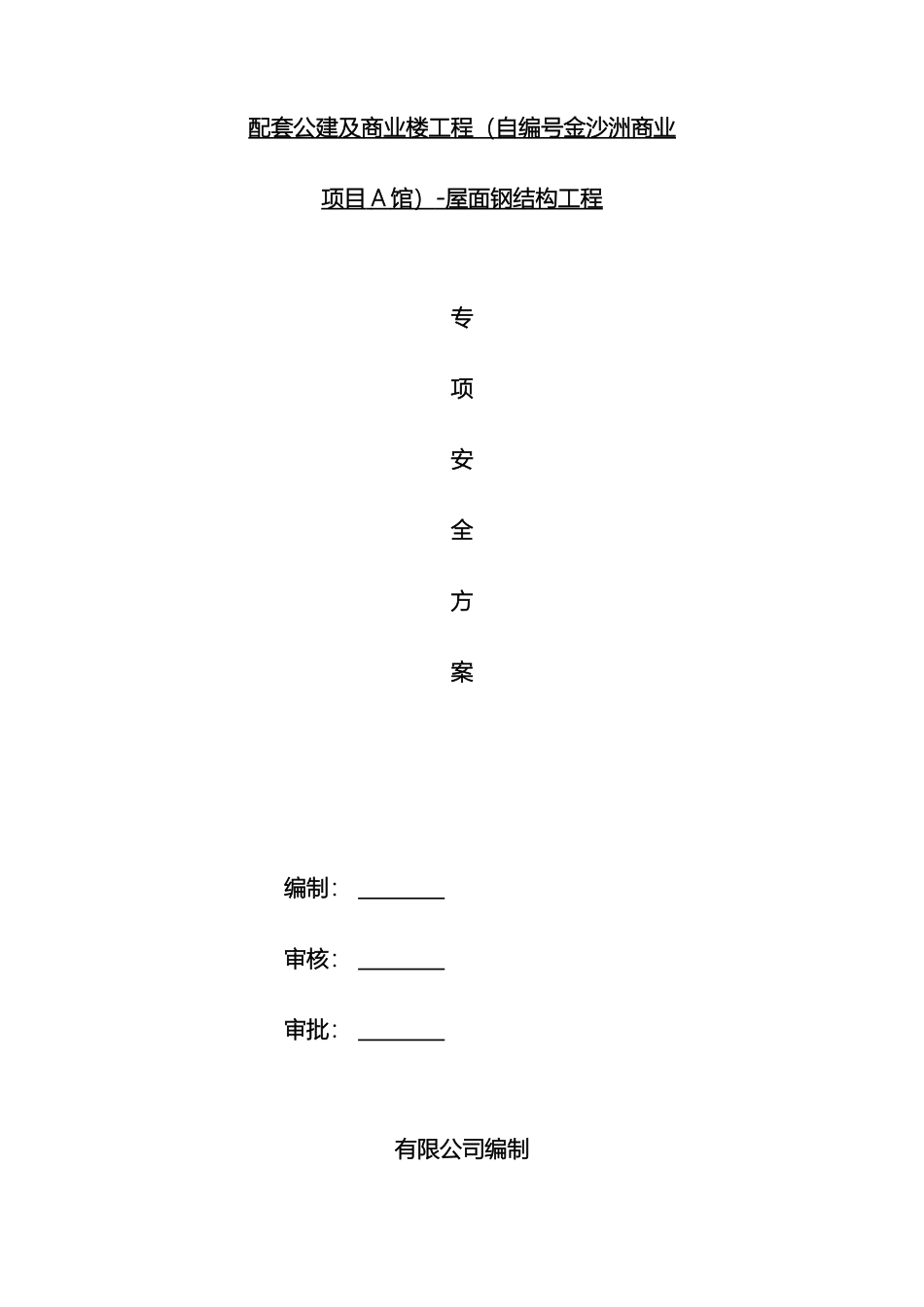

下载后可任意编辑钢结构施工安全方案12024 年 4 月 19 日配套公建及商业楼工程（自编号金沙洲商业项目 A 馆） - 屋面钢结构工程 专项安全方案编制： 审核： 审批： 有限公司编制下载后可任意编辑 9 月目 录 一、工程概况…………………………………………………………………1二、施工依据…………………………………………………………………1三、施工流程…………………………………………………………………2四、钢结构吊装………………………………………………………………2五、高强度螺栓施工…………………………………………………………9六、檩条及支撑系统的安装…………………………………………………10七、施工安全保证措施………………………………………………………11八、施工安全应急救援………………………………………………………1412024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日一、工程概况 1）本工程为多层配套公建及商业楼建筑，位于广州市白云金沙洲AB3708003 地块。本工程由深圳中深建筑设计有限公司设计，勘察单位为建材广州地质工程勘察院，施工单位为汕头市建安（集团）公司，监理单位为广州高新工程顾问有限公司。建筑结构为现浇钢筋混凝土框架结构，屋面中庭为钢框架屋架。建筑设计使用年限为 50 年，抗震设防烈度为 7 度，建筑场地类别为Ⅱ类，建筑规模 195814.6 平方米。屋面中庭钢结构总面积为：3789.85 平方米,共计为 6 个中庭。分别为 G-W1 面积 289.62 平方米；G-W2 面积 1023.52 平方米；G-W3 面积 751.83 平方米；G-W4 面积 781.63平方米；G-W5 面积 543.23 平方米；G-W2 面积 399.64 平方米。2）A 块的钢框架屋架图号为 G-W1，抗震等级为框架 2 级。 C 块的钢框架屋架图号为 G-W2、G-W3，抗震等级为框架 2 级。 E 块的钢框架屋架图号为 G-W4、G-W5、G-W6，抗震等级为框架 2级。下载后可任意编辑本地区 50 年一遇的基本风压值为 0.50KN/m ,地面粗糙度为 B 类。本钢框架屋架最小的跨度为 7.1 米，最大的跨度 29.9 米，钢框架起建高度由建筑结构高度 20.7 米起建。钢框架建筑标高最高高度为 24.65 米。屋面为单坡及双坡走水，坡度 0.4~0.65 不等。本钢结框架屋架主结构采纳Q345B，屋面檩条采纳 C 型的 Q345B 热镀锌檩条。屋面系统为：屋面 0.9厚直立锁边压型氟碳铝镁锰合金板 YX，20 厚玻璃棉隔声层...
