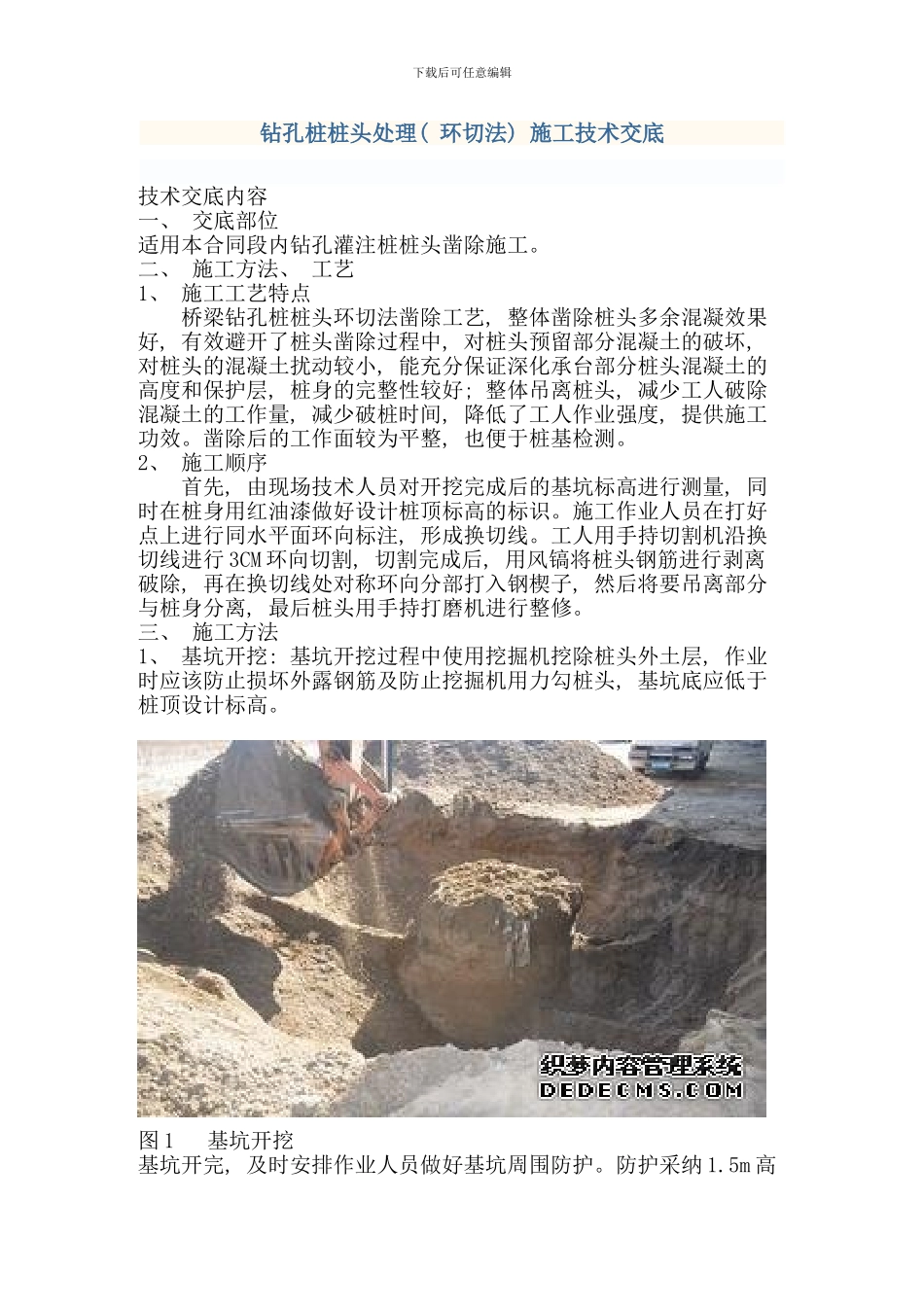

下载后可任意编辑钻孔桩桩头处理( 环切法) 施工技术交底技术交底内容一、 交底部位适用本合同段内钻孔灌注桩桩头凿除施工。二、 施工方法、 工艺1、 施工工艺特点 桥梁钻孔桩桩头环切法凿除工艺, 整体凿除桩头多余混凝效果好, 有效避开了桩头凿除过程中, 对桩头预留部分混凝土的破坏, 对桩头的混凝土扰动较小, 能充分保证深化承台部分桩头混凝土的高度和保护层, 桩身的完整性较好; 整体吊离桩头, 减少工人破除混凝土的工作量, 减少破桩时间, 降低了工人作业强度, 提供施工功效。凿除后的工作面较为平整, 也便于桩基检测。2、 施工顺序 首先, 由现场技术人员对开挖完成后的基坑标高进行测量, 同时在桩身用红油漆做好设计桩顶标高的标识。施工作业人员在打好点上进行同水平面环向标注, 形成换切线。工人用手持切割机沿换切线进行 3CM 环向切割, 切割完成后, 用风镐将桩头钢筋进行剥离破除, 再在换切线处对称环向分部打入钢楔子, 然后将要吊离部分与桩身分离, 最后桩头用手持打磨机进行整修。三、 施工方法1、 基坑开挖: 基坑开挖过程中使用挖掘机挖除桩头外土层, 作业时应该防止损坏外露钢筋及防止挖掘机用力勾桩头, 基坑底应低于桩顶设计标高。图 1 基坑开挖基坑开完, 及时安排作业人员做好基坑周围防护。防护采纳 1.5m 高下载后可任意编辑钢管进行防护, 并悬挂安全网。防护围栏必须固定牢靠, 涂刷警示反光油漆。图 2 基坑防护 2、 基坑开挖完成后, 防护安装到位后, 将基坑内进行整平, 技术人员测定桩顶标高位置, 并用红油漆沿桩身标出切割线。3、 切割前技术人员要探明钢筋主筋位置并告知作业人员保护层厚度。操作手根据保护层厚度, 调整手持切割机无齿锯的切割深度, 切割深度控制在 3cm。环切时不得损伤主筋。下载后可任意编辑 4、 用风镐沿桩头自上而下, 由外向内进行, 凿出 V 型槽剥离混凝土, 不得损伤主筋。 5、 剥出桩头钢筋: 采纳风镐沿桩头自上至下将钢筋主筋剥离。风镐剥离混凝土剥出成型的桩头钢筋下载后可任意编辑6、 切断桩头: 当全部钢筋凿出后, 在桩顶标高以上 3cm 处水平环向间距 20cm 采纳风钻钻出断桩孔, 使用钢钎打入各个断桩孔中, 来回重复敲击钢钎, 使混凝土在环形断桩孔处断开。风钻钻出断桩孔, 大锤重复敲击钢钎。7、 吊离桩头: 对已断开的桩头钻出吊装孔, 插入钢钎, 用起重设备将已断裂脱离的桩头吊出, 起重设备应垂直起降, 不能左右晃...
