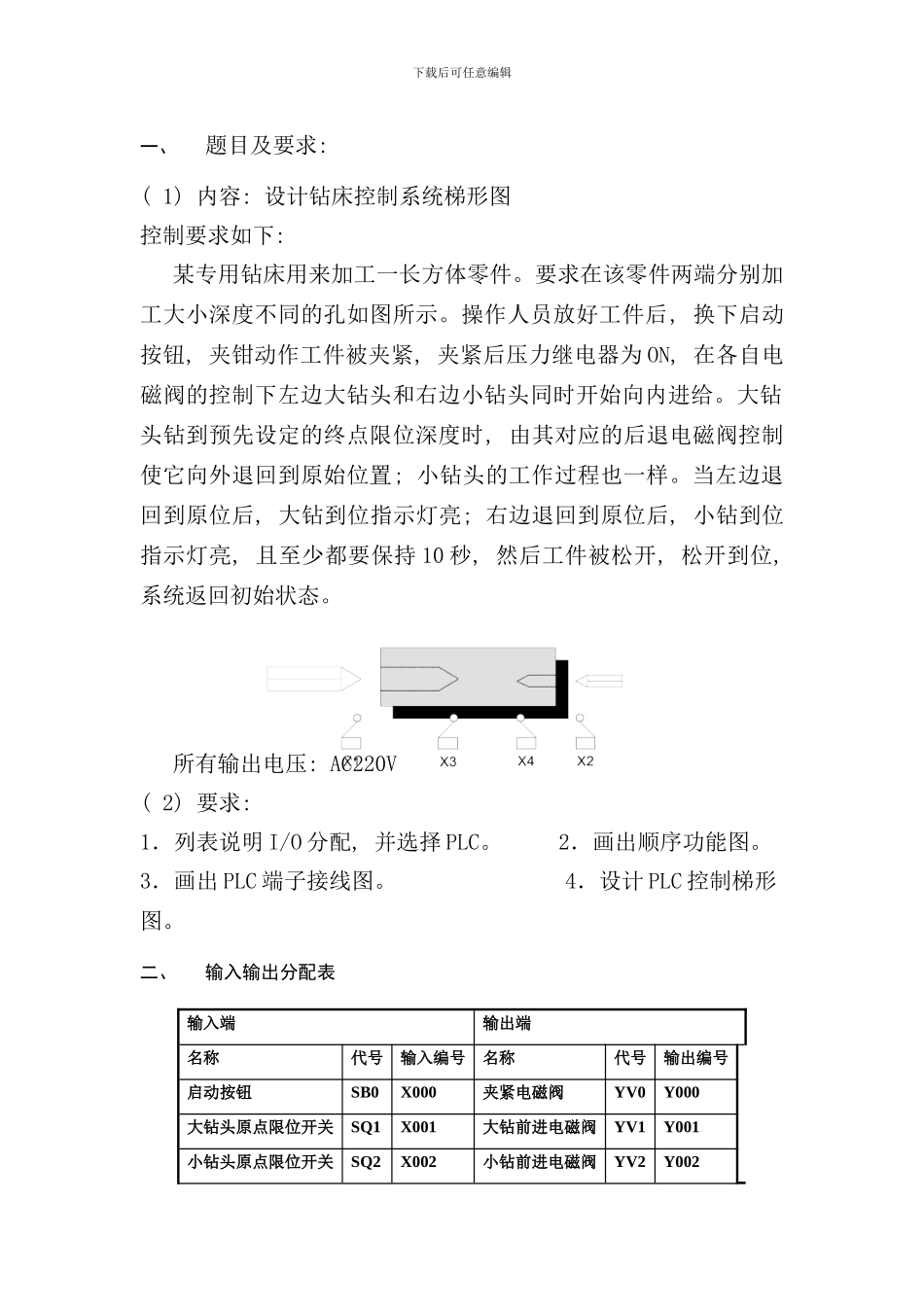

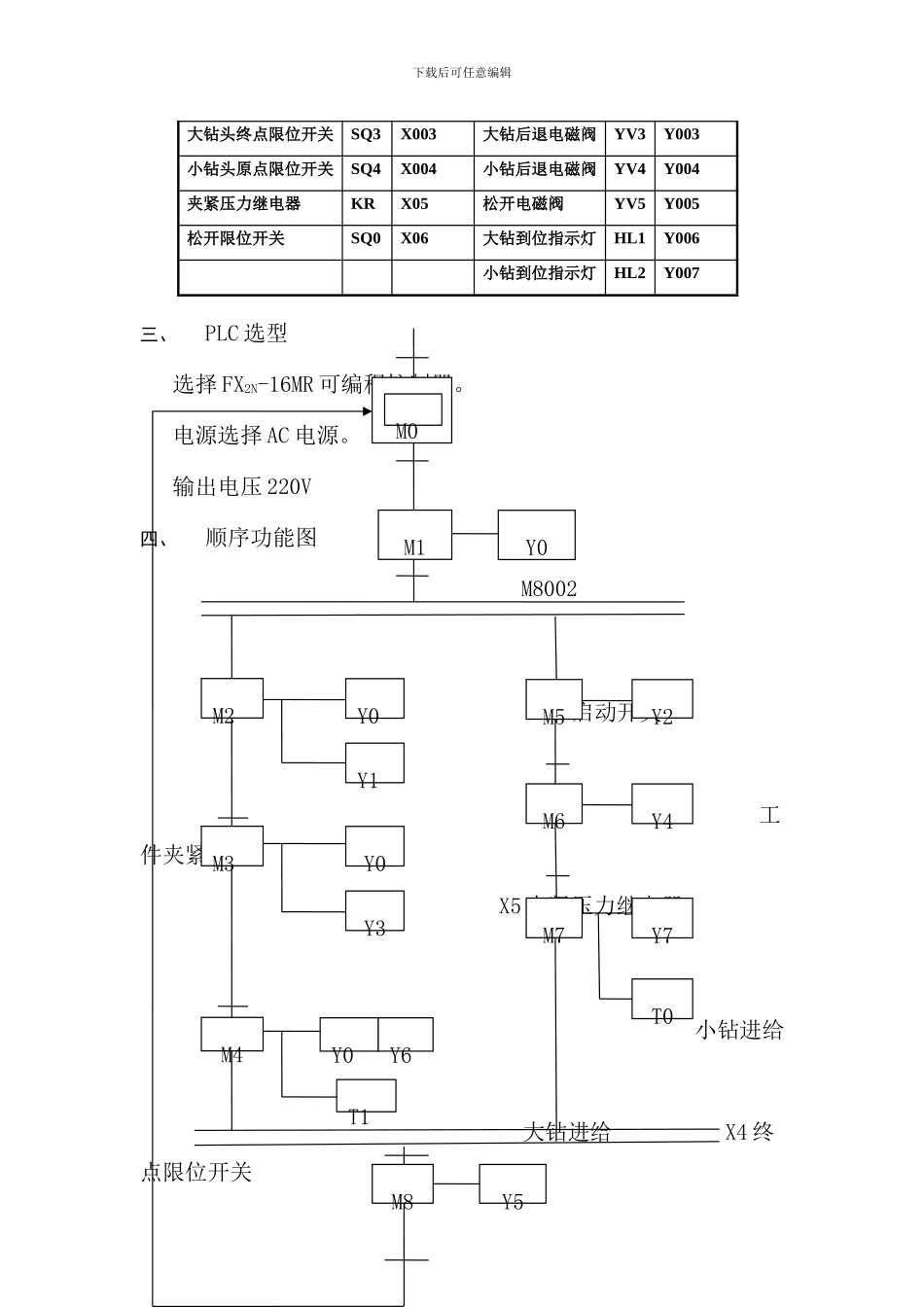

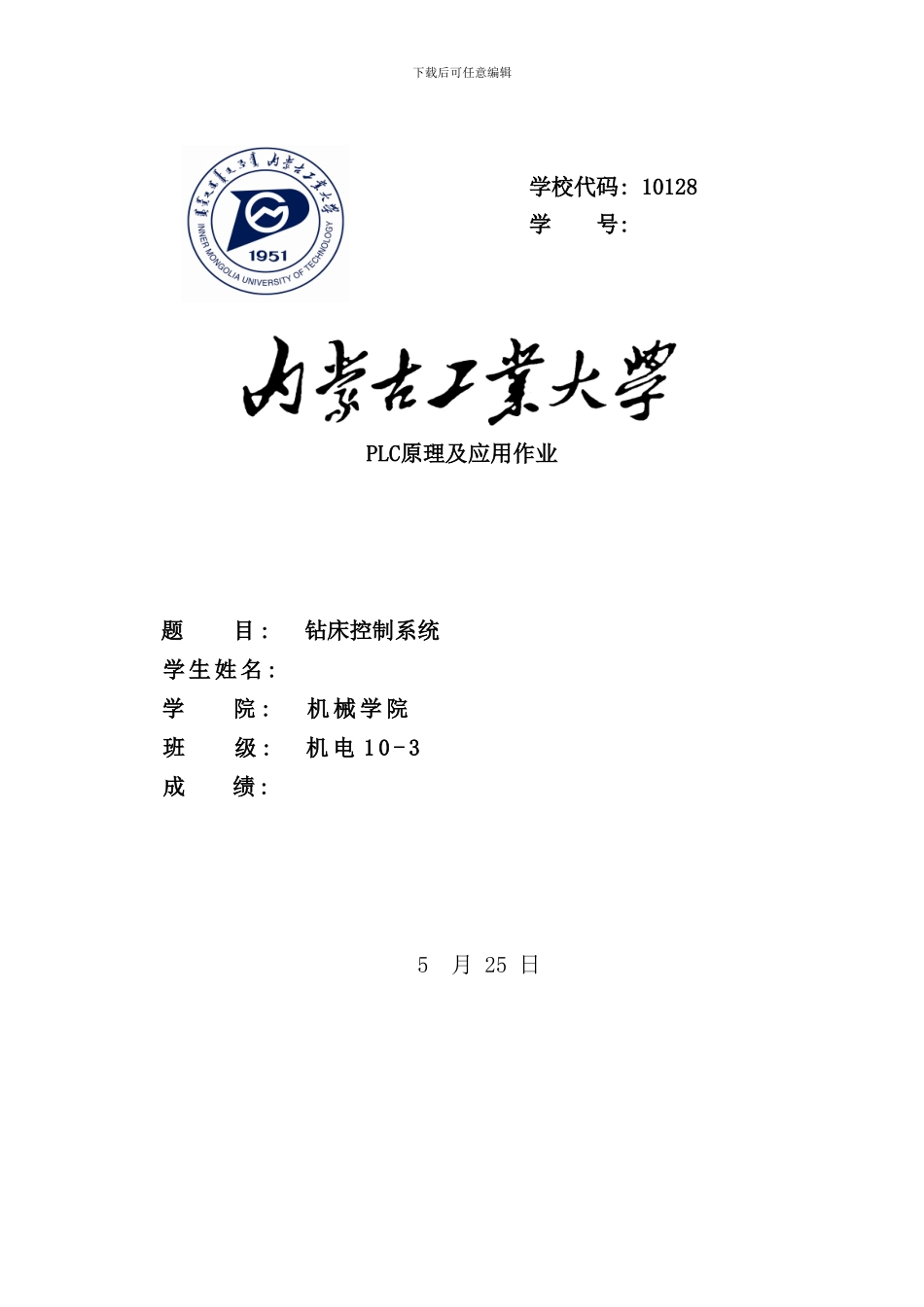

下载后可任意编辑PLC原理及应用作业题 目 : 钻床控制系统学 生 姓 名 : 学 院 : 机 械 学 院班 级 : 机 电 1 0 - 3成 绩 : 5 月 25 日学校代码: 10128学 号: 下载后可任意编辑一、题目及要求: ( 1) 内容: 设计钻床控制系统梯形图控制要求如下: 某专用钻床用来加工一长方体零件。要求在该零件两端分别加工大小深度不同的孔如图所示。操作人员放好工件后, 换下启动按钮, 夹钳动作工件被夹紧, 夹紧后压力继电器为 ON, 在各自电磁阀的控制下左边大钻头和右边小钻头同时开始向内进给。大钻头钻到预先设定的终点限位深度时, 由其对应的后退电磁阀控制使它向外退回到原始位置; 小钻头的工作过程也一样。当左边退回到原位后, 大钻到位指示灯亮; 右边退回到原位后, 小钻到位指示灯亮, 且至少都要保持 10 秒, 然后工件被松开, 松开到位, 系统返回初始状态。所有输出电压: AC220V( 2) 要求: 1．列表说明 I/O 分配, 并选择 PLC。 2．画出顺序功能图。3．画出 PLC 端子接线图。 4．设计 PLC 控制梯形图。二、输入输出分配表输入端输出端名称代号输入编号名称代号输出编号启动按钮SB0X000夹紧电磁阀YV0Y000大钻头原点限位开关SQ1X001大钻前进电磁阀YV1Y001小钻头原点限位开关SQ2X002小钻前进电磁阀YV2Y002下载后可任意编辑大钻头终点限位开关SQ3X003大钻后退电磁阀YV3Y003小钻头原点限位开关SQ4X004小钻后退电磁阀YV4Y004夹紧压力继电器KRX05松开电磁阀YV5Y005松开限位开关SQ0X06大钻到位指示灯HL1Y006 小钻到位指示灯HL2Y007三、PLC 选型选择 FX2N-16MR 可编程控制器。电源选择 AC 电源。输出电压 220V四、顺序功能图 M8002 X0 启动开关 工件夹紧 X5 夹紧压力继电器 小钻进给 大钻进给 X4 终点限位开关T0Y7M7Y2M5Y0Y6T1 M4Y3Y0M3Y1Y0M0M1Y0M2Y4M6Y5M8下载后可任意编辑 X1 原点限位开关 小钻退回 大钻退回 指示灯亮X3 终点限位开关 K100 大钻到位灯亮 K100 T1T0 X6 松开限位开关五: PLC 接线图 S SB0 SQ1 SQ2 SQ3 SQ4 KR1 SQ0 KR2 LNX0X2X7X6X4X5COMX1X3COM1Y0Y1COMY2Y3COMY4Y5COMY6Y7下载后可任意编辑 FX2N-16MR Yv0 Yv1 Yv2 Yv3 Yv4 Yv5 HL1 HL2 AC 220V六 PLC 梯形图 SFC 方法: 下载后可任意编辑下载后可任意编辑下载后可任意编辑
