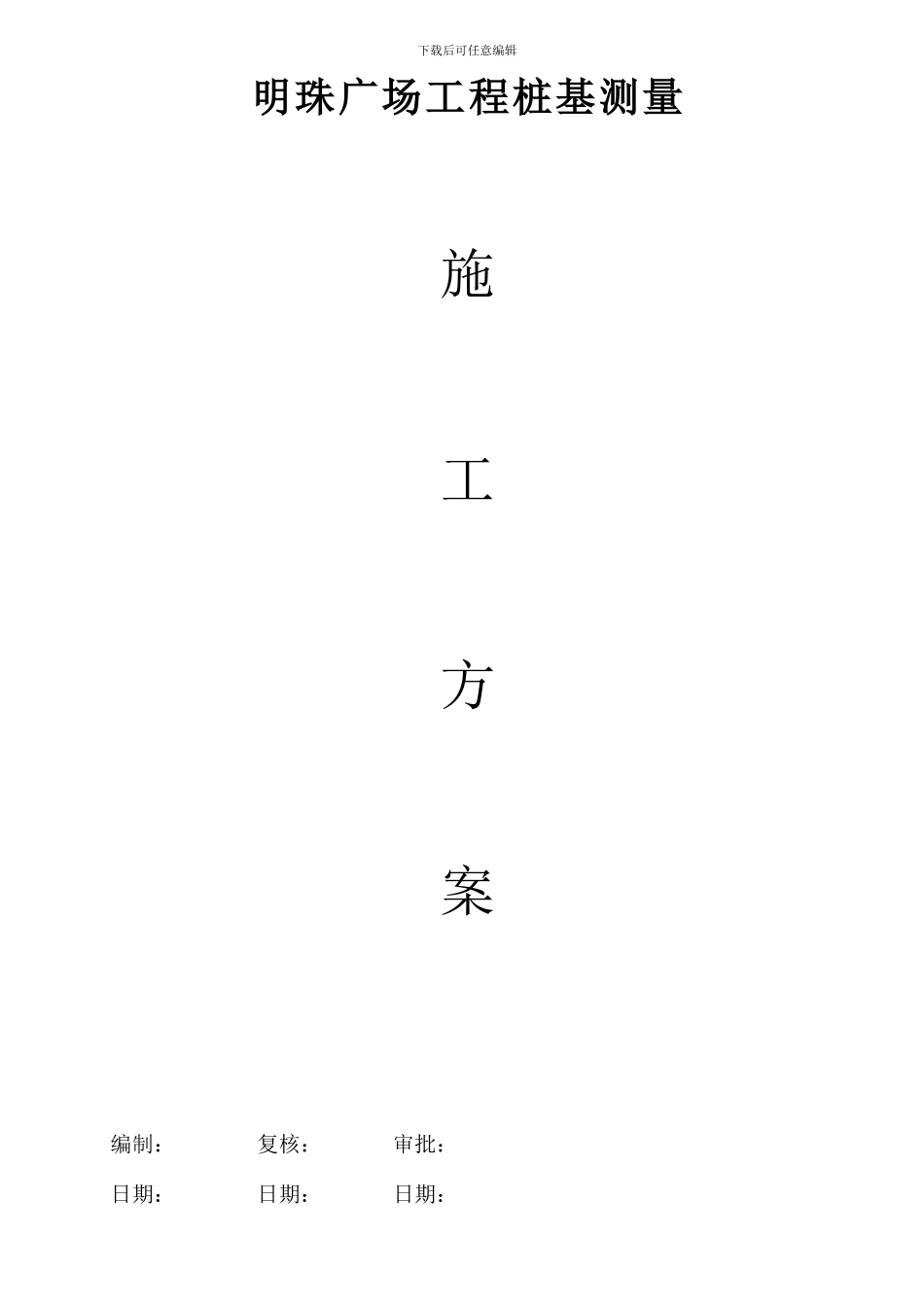

铁路明珠地产广场桩基施工测量施工方案

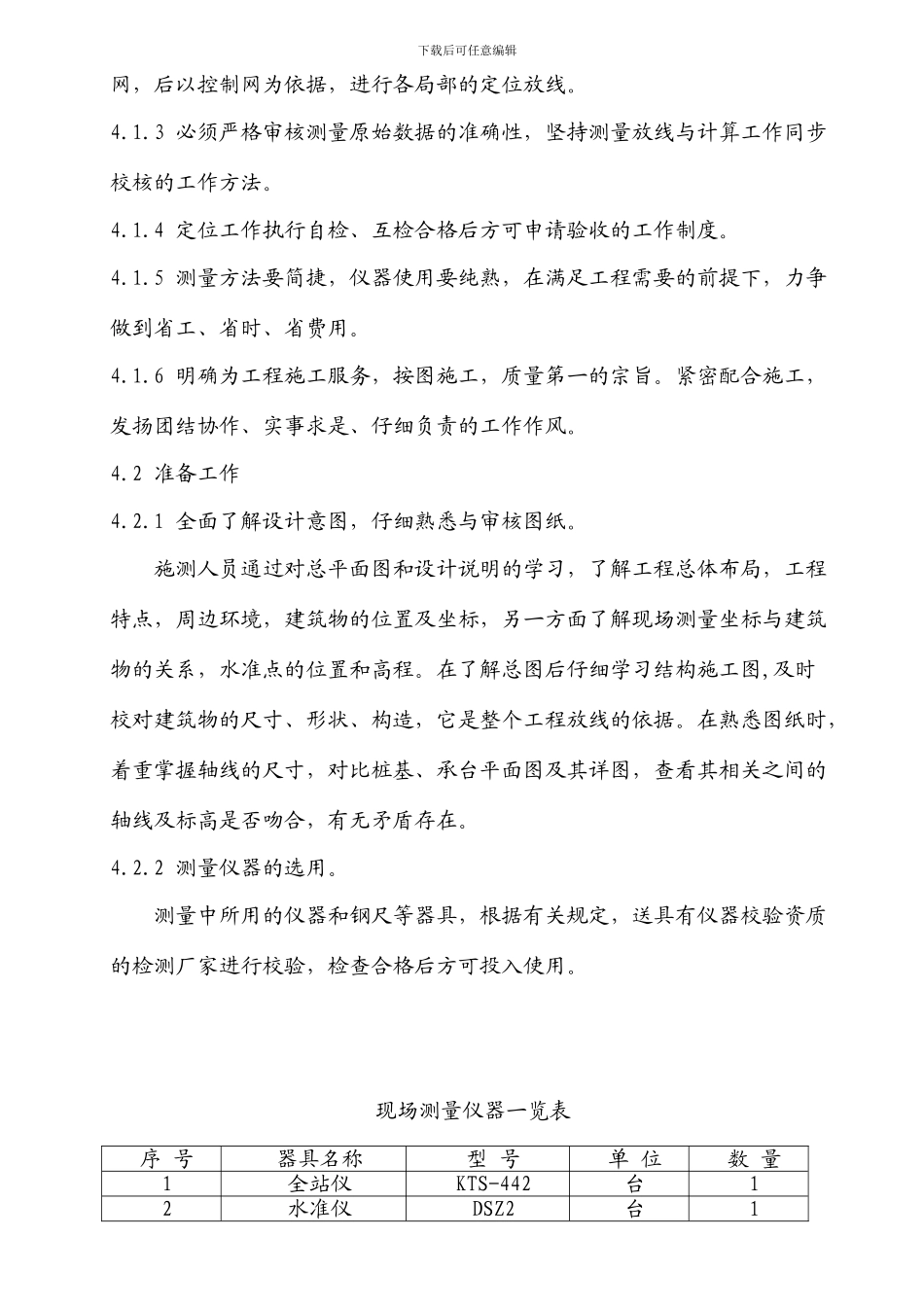

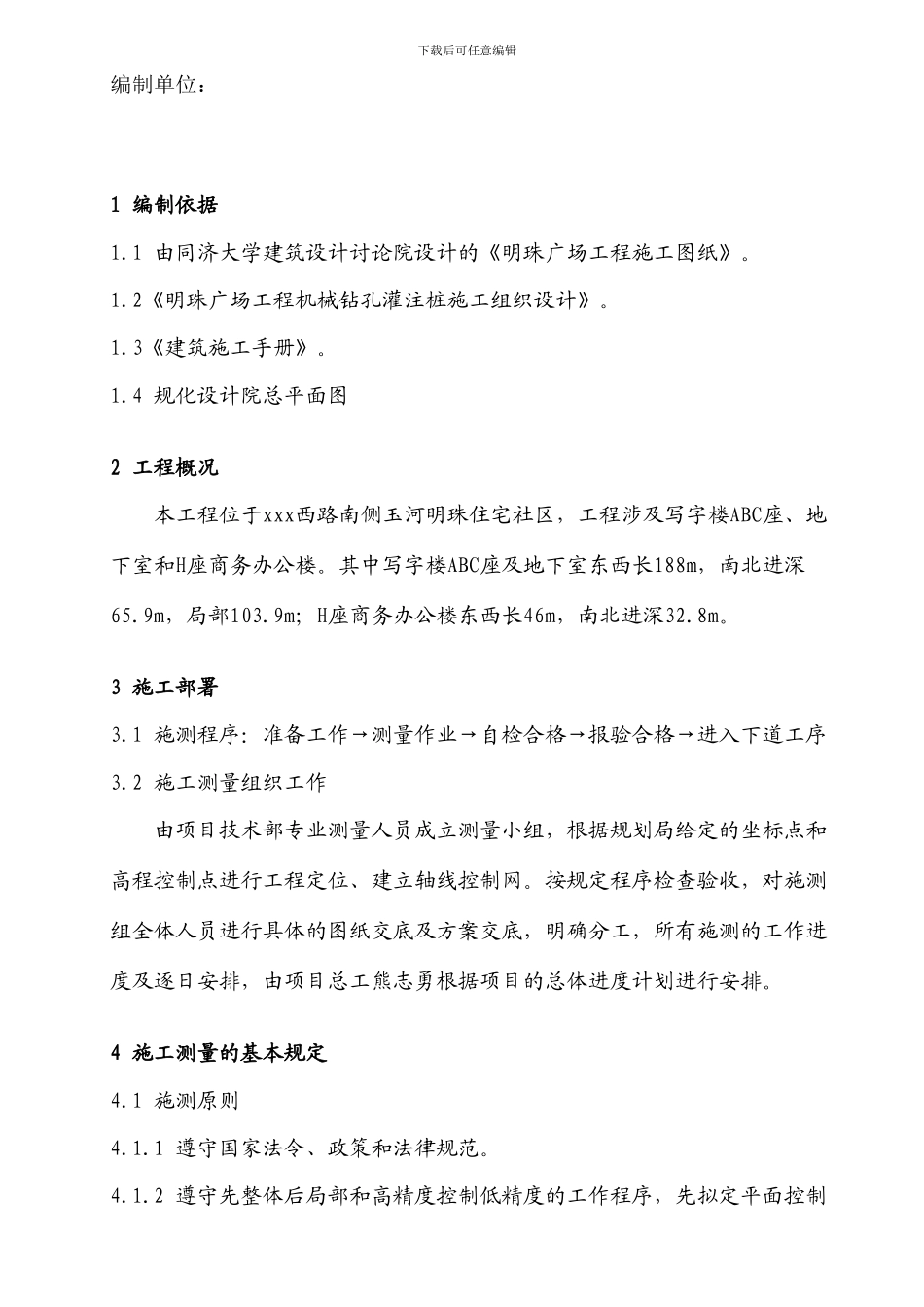

下载后可任意编辑明珠广场工程桩基测量施工方案编制： 复核： 审批：日期： 日期： 日期：下载后可任意编辑编制单位：1 编制依据1.1 由同济大学建筑设计讨论院设计的《明珠广场工程施工图纸》。1.2《明珠广场工程机械钻孔灌注桩施工组织设计》。1.3《建筑施工手册》。1.4 规化设计院总平面图2 工程概况本工程位于xxx西路南侧玉河明珠住宅社区，工程涉及写字楼ABC座、地下室和H座商务办公楼。其中写字楼ABC座及地下室东西长188m，南北进深65.9m，局部103.9m；H座商务办公楼东西长46m，南北进深32.8m。3 施工部署3.1 施测程序：准备工作→测量作业→自检合格→报验合格→进入下道工序3.2 施工测量组织工作由项目技术部专业测量人员成立测量小组，根据规划局给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行具体的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由项目总工熊志勇根据项目的总体进度计划进行安排。4 施工测量的基本规定4.1 施测原则4.1.1 遵守国家法令、政策和法律规范。4.1.2 遵守先整体后局部和高精度控制低精度的工作程序，先拟定平面控制下载后可任意编辑网，后以控制网为依据，进行各局部的定位放线。4.1.3 必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.4 定位工作执行自检、互检合格后方可申请验收的工作制度。4.1.5 测量方法要简捷，仪器使用要纯熟，在满足工程需要的前提下，力争做到省工、省时、省费用。4.1.6 明确为工程施工服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、仔细负责的工作作风。4.2 准备工作4.2.1 全面了解设计意图，仔细熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周边环境，建筑物的位置及坐标，另一方面了解现场测量坐标与建筑物的关系，水准点的位置和高程。在了解总图后仔细学习结构施工图,及时校对建筑物的尺寸、形状、构造，它是整个工程放线的依据。在熟悉图纸时，着重掌握轴线的尺寸，对比桩基、承台平面图及其详图，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。4.2.2 测量仪器的选用。测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测厂家进行校验，检查合格后方可投入使用。现场测量仪器一览表 序 号 器具名称型 号单 位数 量1全站仪KTS-442台12水准仪DS...
