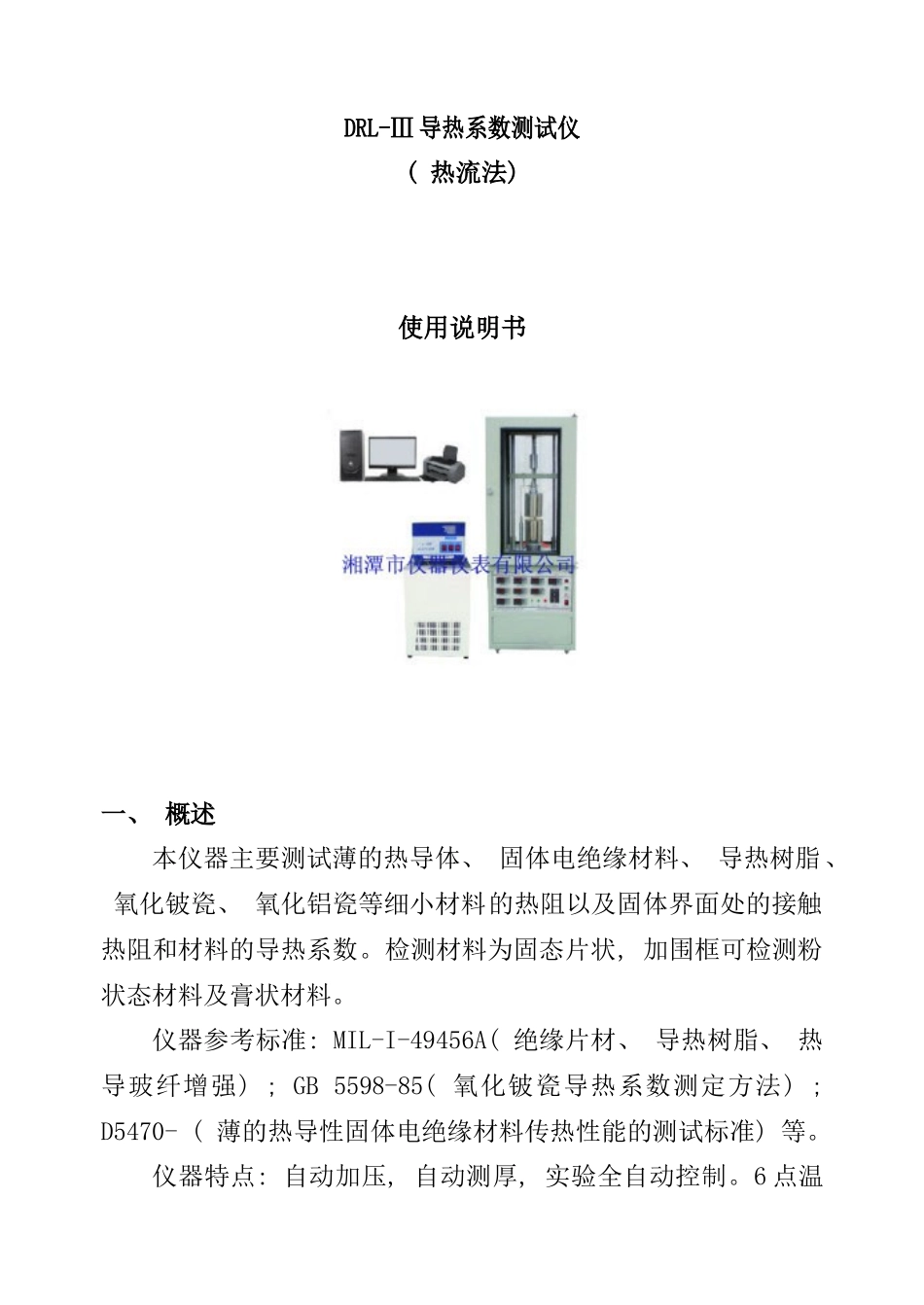

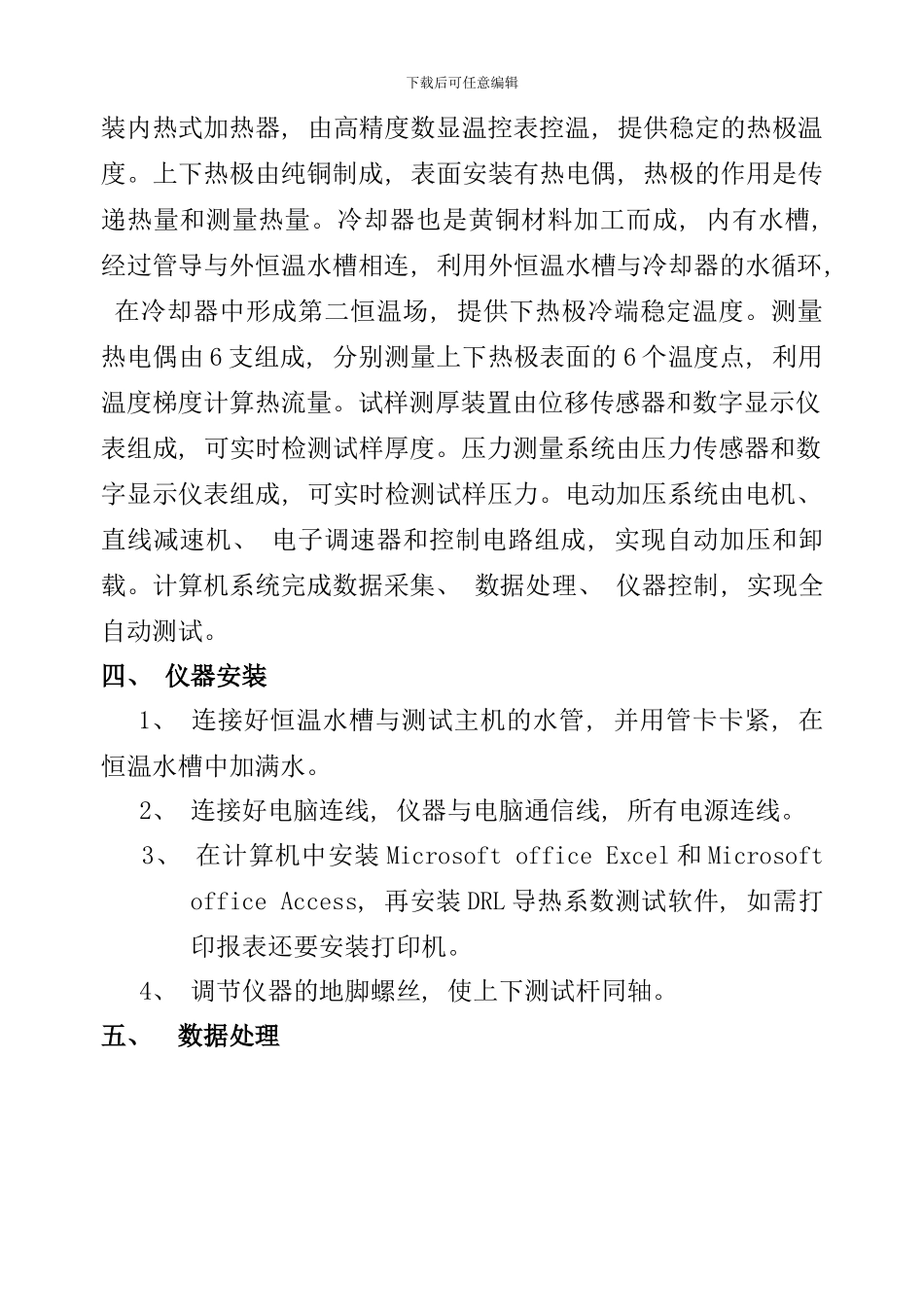

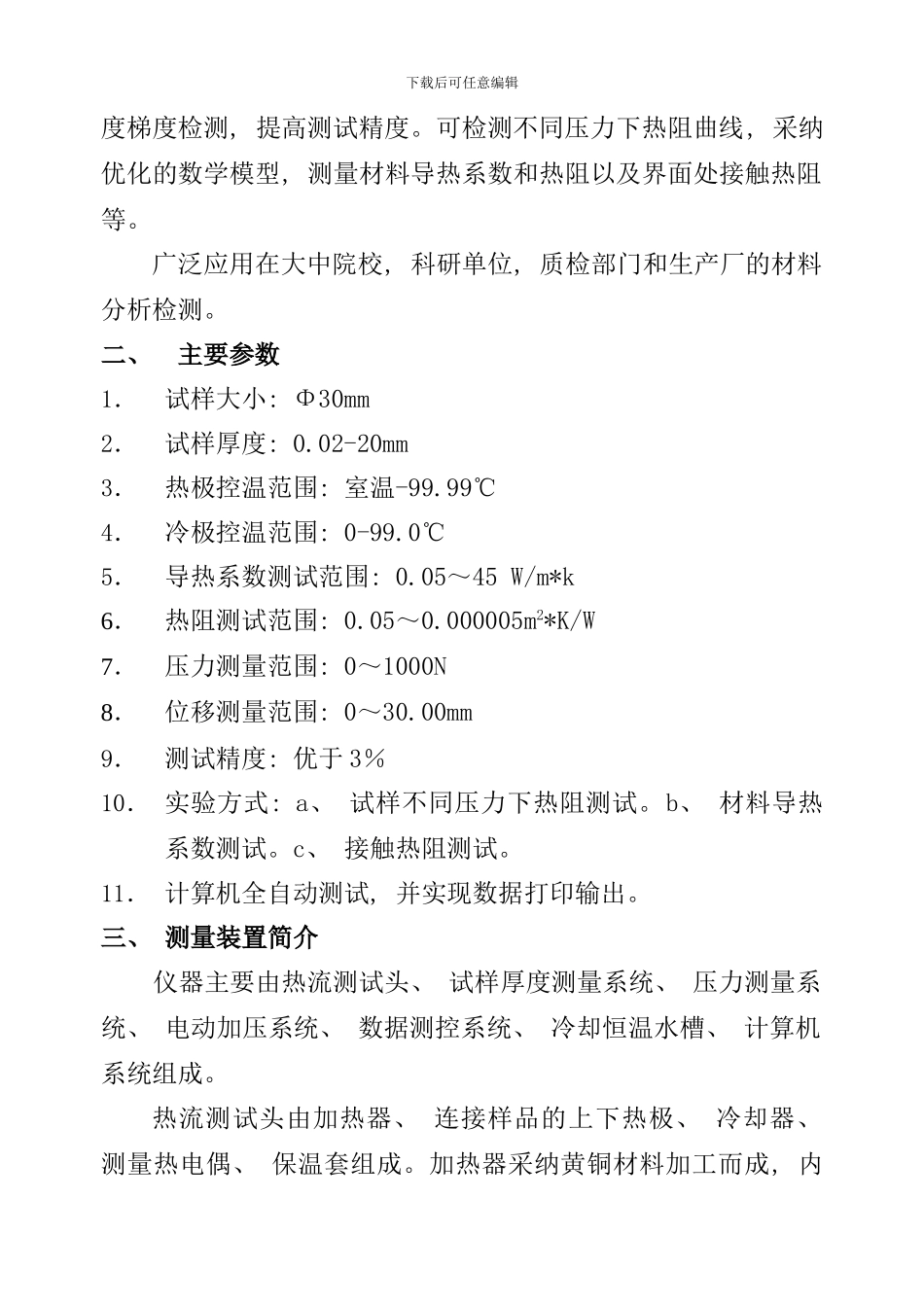

DRL-Ⅲ 导热系数测试仪( 热流法) 使用说明书一、 概述本仪器主要测试薄的热导体、 固体电绝缘材料、 导热树脂、 氧化铍瓷、 氧化铝瓷等细小材料的热阻以及固体界面处的接触热阻和材料的导热系数。检测材料为固态片状, 加围框可检测粉状态材料及膏状材料。仪器参考标准: MIL-I-49456A( 绝缘片材、 导热树脂、 热导玻纤增强) ; GB 5598-85( 氧化铍瓷导热系数测定方法) ; D5470- ( 薄的热导性固体电绝缘材料传热性能的测试标准) 等。仪器特点: 自动加压, 自动测厚, 实验全自动控制。6 点温下载后可任意编辑度梯度检测, 提高测试精度。可检测不同压力下热阻曲线, 采纳优化的数学模型, 测量材料导热系数和热阻以及界面处接触热阻等。广泛应用在大中院校, 科研单位, 质检部门和生产厂的材料分析检测。二、 主要参数 1．试样大小: Φ30mm2．试样厚度: 0.02-20mm3．热极控温范围: 室温-99.99℃ 4．冷极控温范围: 0-99.0℃5．导热系数测试范围: 0.05～45 W/m*k6．热阻测试范围: 0.05～0.000005m2*K/W7．压力测量范围: 0～1000N8．位移测量范围: 0～30.00mm9．测试精度: 优于 3％10． 实验方式: a、 试样不同压力下热阻测试。b、 材料导热系数测试。c、 接触热阻测试。11． 计算机全自动测试, 并实现数据打印输出。三、 测量装置简介 仪器主要由热流测试头、 试样厚度测量系统、 压力测量系统、 电动加压系统、 数据测控系统、 冷却恒温水槽、 计算机系统组成。 热流测试头由加热器、 连接样品的上下热极、 冷却器、 测量热电偶、 保温套组成。加热器采纳黄铜材料加工而成, 内下载后可任意编辑装内热式加热器, 由高精度数显温控表控温, 提供稳定的热极温度。上下热极由纯铜制成, 表面安装有热电偶, 热极的作用是传递热量和测量热量。冷却器也是黄铜材料加工而成, 内有水槽, 经过管导与外恒温水槽相连, 利用外恒温水槽与冷却器的水循环, 在冷却器中形成第二恒温场, 提供下热极冷端稳定温度。测量热电偶由 6 支组成, 分别测量上下热极表面的 6 个温度点, 利用温度梯度计算热流量。试样测厚装置由位移传感器和数字显示仪表组成, 可实时检测试样厚度。压力测量系统由压力传感器和数字显示仪表组成, 可实时检测试样压力。电动加压系统由电机、 直线减速机、 电子调速器和控制电路组成, 实现自动加压和卸载。计算机系统完成数据采集、 数据处理、 仪器控制, 实现全自动...
