银信商座工程模板及脚手架用料计算样本

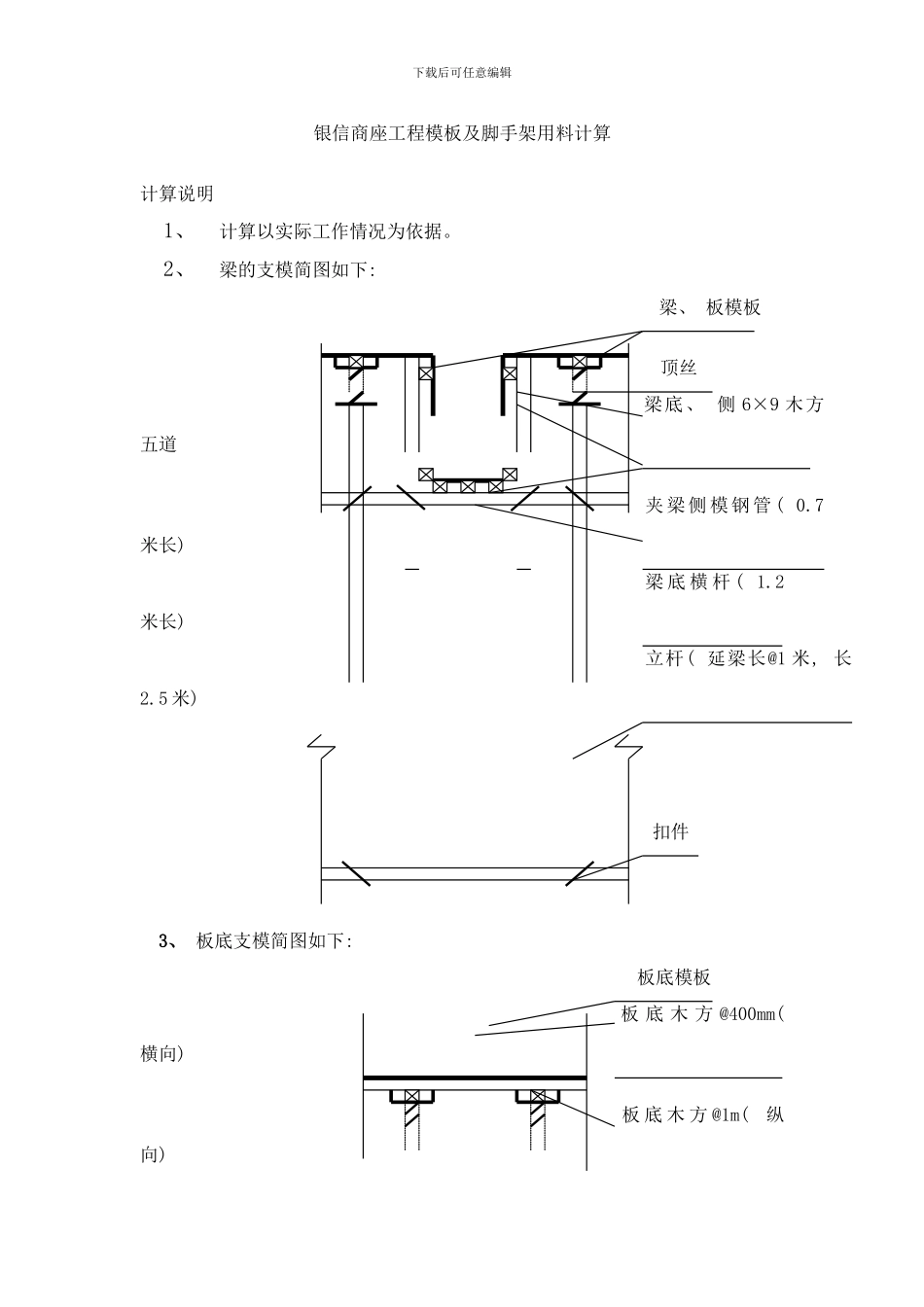

银信商座工程模板及脚手架用料计算样本_第1页
1/21

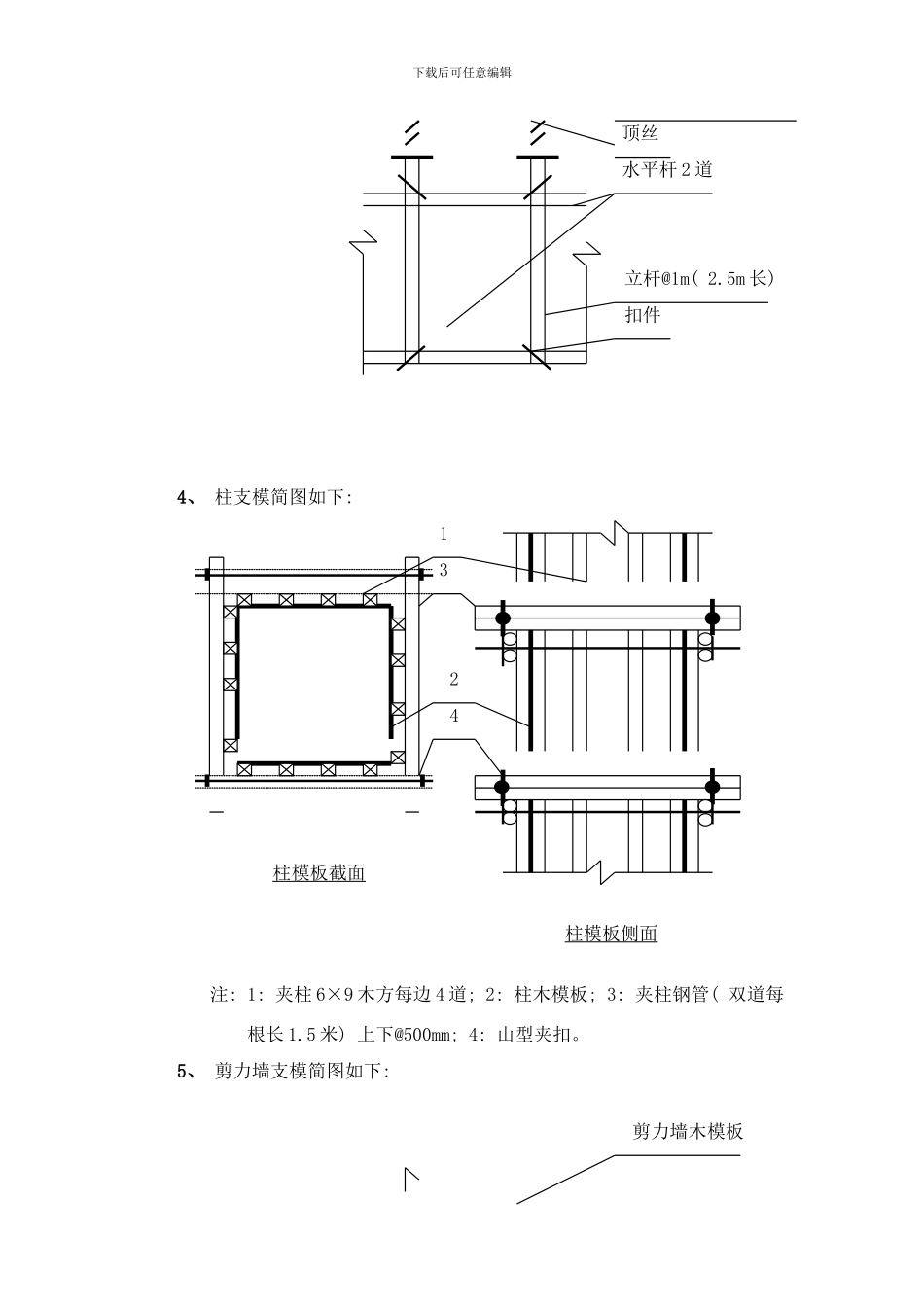

银信商座工程模板及脚手架用料计算样本_第2页
2/21

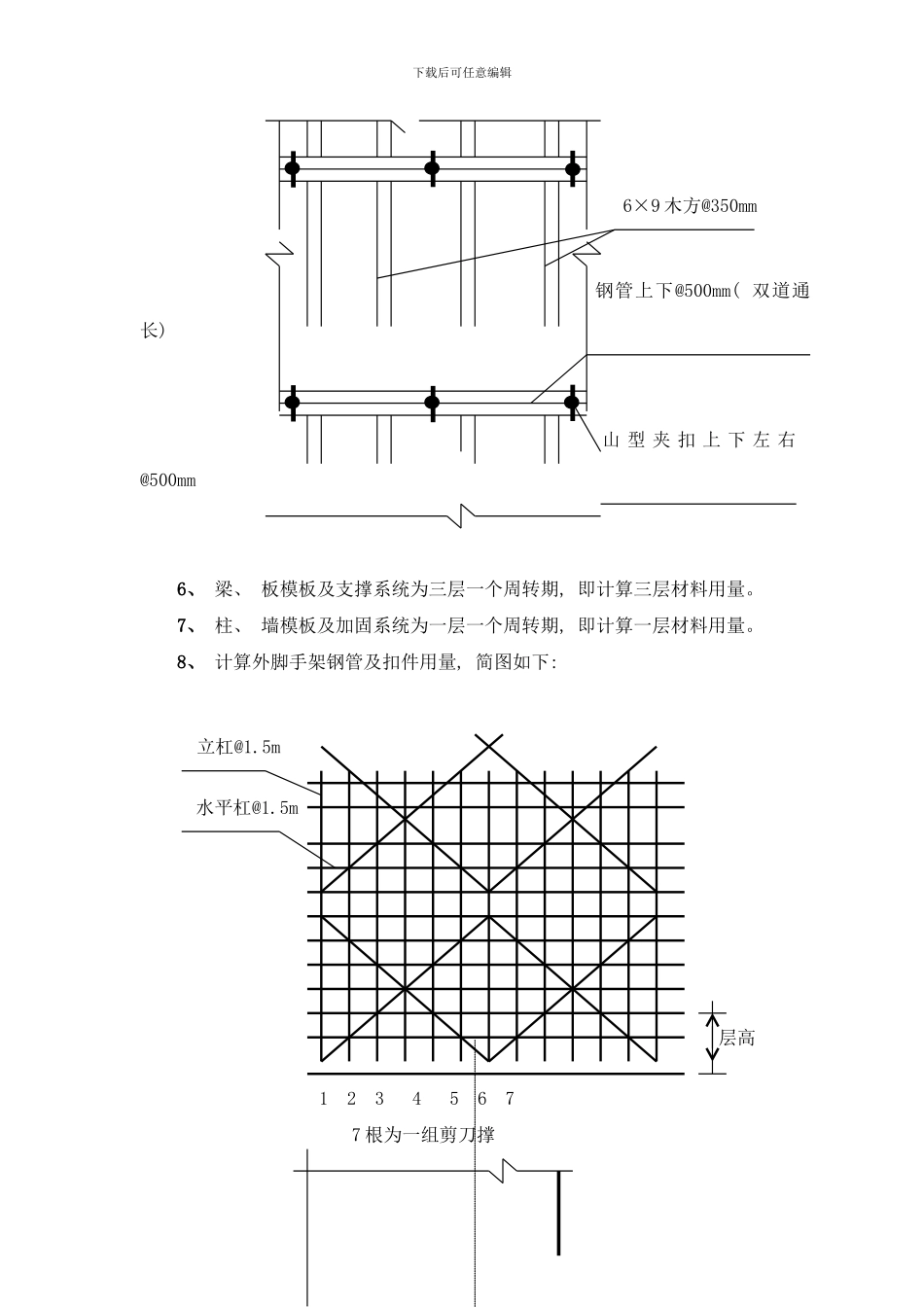

银信商座工程模板及脚手架用料计算样本_第3页
3/21
下载后可任意编辑银信商座工程模板及脚手架用料计算计算说明1、计算以实际工作情况为依据。2、梁的支模简图如下: 梁、 板模板 顶丝梁底、 侧 6×9 木方五道夹 梁 侧 模 钢 管 ( 0.7米长) 梁 底 横 杆 ( 1.2米长) 立杆( 延梁长@1 米, 长2.5 米) 扣件 3、 板底支模简图如下: 板底模板 板 底 木 方 @400mm( 横向) 板 底 木 方 @1m( 纵向) 下载后可任意编辑顶丝水平杆 2 道立杆@1m( 2.5m 长) 扣件4、 柱支模简图如下: 1324柱模板截面柱模板侧面 注: 1: 夹柱 6×9 木方每边 4 道; 2: 柱木模板; 3: 夹柱钢管( 双道每根长 1.5 米) 上下@500mm; 4: 山型夹扣。5、 剪力墙支模简图如下: 剪力墙木模板下载后可任意编辑6×9 木方@350mm钢管上下@500mm( 双道通长) 山 型 夹 扣 上 下 左 右@500mm6、 梁、 板模板及支撑系统为三层一个周转期, 即计算三层材料用量。7、 柱、 墙模板及加固系统为一层一个周转期, 即计算一层材料用量。8、 计算外脚手架钢管及扣件用量, 简图如下: 立杠@1.5m 水平杠@1.5m层高1 2 3 4 5 6 77 根为一组剪刀撑下载后可任意编辑外脚手架立杆挑架横杆@1.5 米, 3米长砼楼板斜撑( 双杆@1.5 米) 水平拉杆一道砼楼板挑架结点示意图9、 一区外脚手架东西两侧从三层地面挑出, 南侧从一层顶生根, 北侧从二层顶生根, 为单排外脚手架。至十一层时再挑出一次, 进行卸载。10、 三区脚手架从三层地面挑出一次至顶, 为单排外脚手架。11、 四区外脚手架从三层地面挑出, 共挑出三次至顶( 即三层、 十一层、 二十一层) , 三层至二十层为双排外脚手架, 二十一层以上为单排外脚手架。12、 外脚手架的立杆及水平杆连接均为对接, 剪刀撑斜杆为搭接, 搭接区域长度为一米。13、 拉墙杆设置为隔二拉一, 长 2 米, 挑架横杆为 3 米。14、 工程所用的 6×9 木方及木模板价格按同期市场折旧价格计算。下载后可任意编辑各区模板、 支撑等材料用量计算一区( 标准层) 梁: 内梁 54m; 外梁 81.4m( 伸缩缝一侧) 内外梁合计( 不含柱) 135.4m×2=271m则: 梁底横杆: 271 根 夹梁侧模杆: 271×2=542 根 6×9 梁底木方: 271×7=1897 米 立杆: 271×2=542 根 顶丝: 271×2=542 个 扣件: 271×6=1626 个 木模板: 440.83㎡板: B-C 轴; 1-2 轴 A-B 轴; 1-2 轴 立杆: 42 根 立杆: 28 根顶丝: ...
