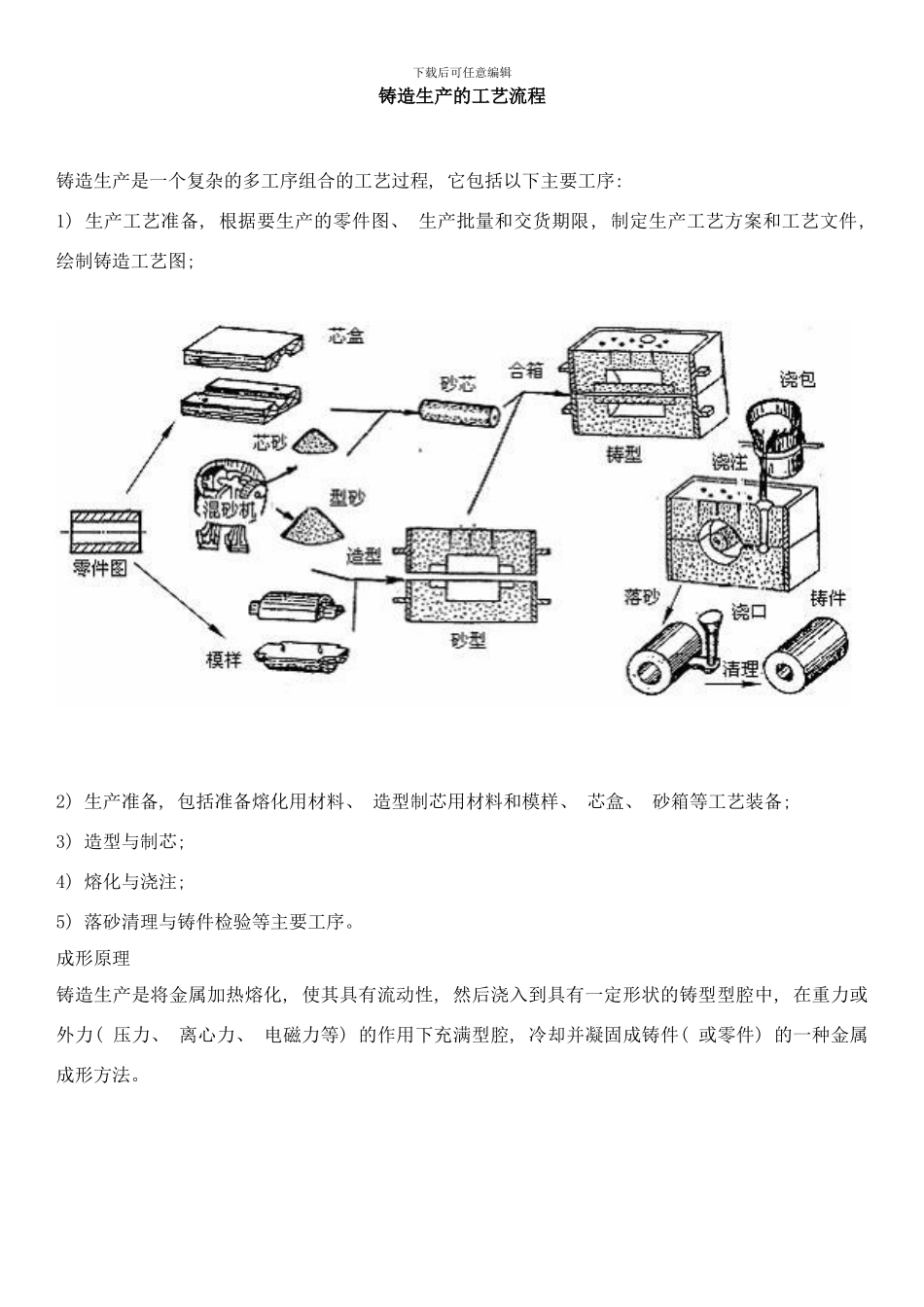

下载后可任意编辑铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程, 它包括以下主要工序: 1) 生产工艺准备, 根据要生产的零件图、 生产批量和交货期限, 制定生产工艺方案和工艺文件, 绘制铸造工艺图; 2) 生产准备, 包括准备熔化用材料、 造型制芯用材料和模样、 芯盒、 砂箱等工艺装备; 3) 造型与制芯; 4) 熔化与浇注; 5) 落砂清理与铸件检验等主要工序
成形原理铸造生产是将金属加热熔化, 使其具有流动性, 然后浇入到具有一定形状的铸型型腔中, 在重力或外力( 压力、 离心力、 电磁力等) 的作用下充满型腔, 冷却并凝固成铸件( 或零件) 的一种金属成形方法

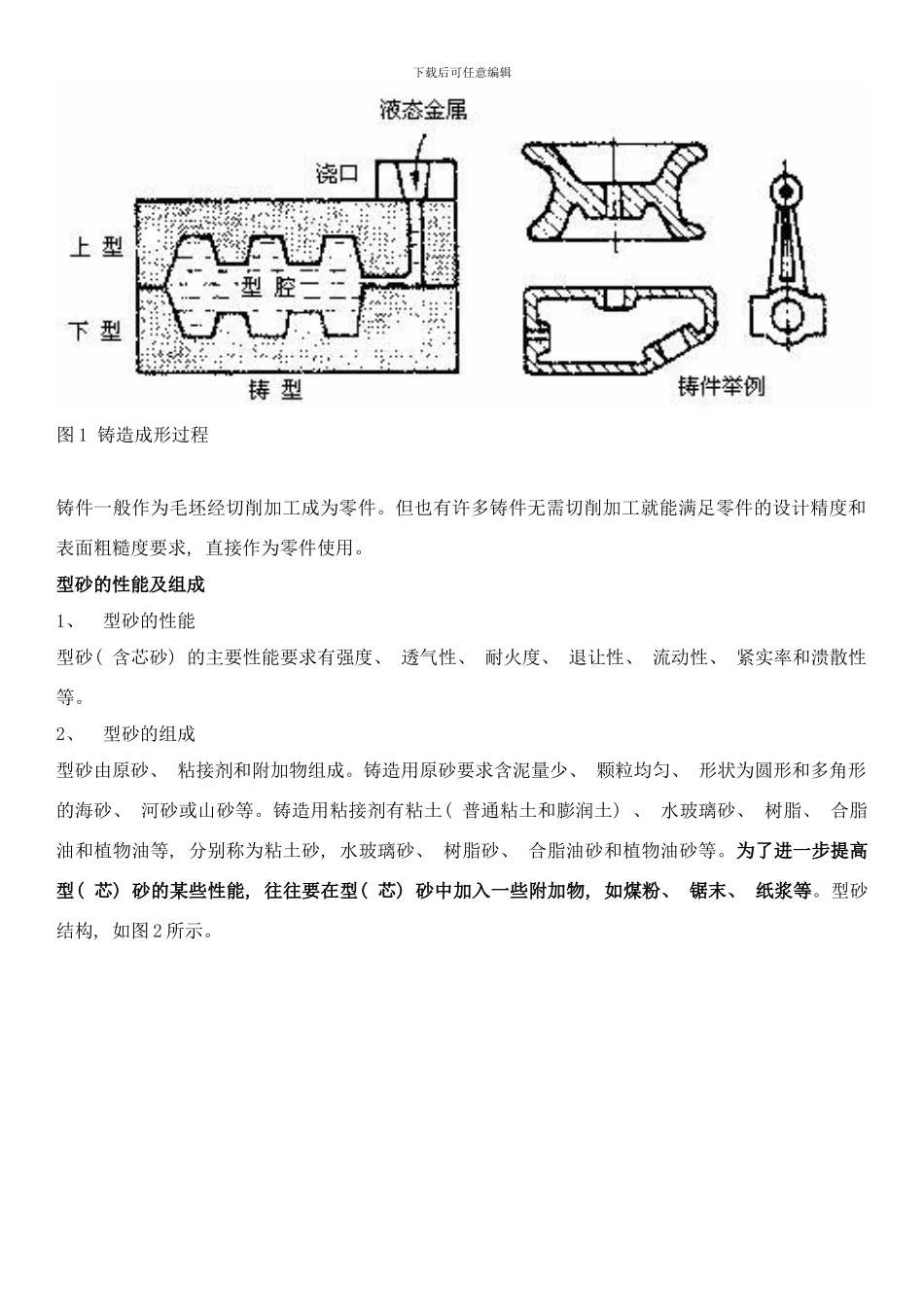

下载后可任意编辑图 1 铸造成形过程 铸件一般作为毛坯经切削加工成为零件
但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求, 直接作为零件使用
型砂的性能及组成1、 型砂的性能 型砂( 含芯砂) 的主要性能要求有强度、 透气性、 耐火度、 退让性、 流动性、 紧实率和溃散性等
2、 型砂的组成 型砂由原砂、 粘接剂和附加物组成
铸造用原砂要求含泥量少、 颗粒均匀、 形状为圆形和多角形的海砂、 河砂或山砂等
铸造用粘接剂有粘土( 普通粘土和膨润土) 、 水玻璃砂、 树脂、 合脂油和植物油等, 分别称为粘土砂, 水玻璃砂、 树脂砂、 合脂油砂和植物油砂等
为了进一步提高型( 芯) 砂的某些性能, 往往要在型( 芯) 砂中加入一些附加物, 如煤粉、 锯末、 纸浆等
型砂结构, 如图 2 所示

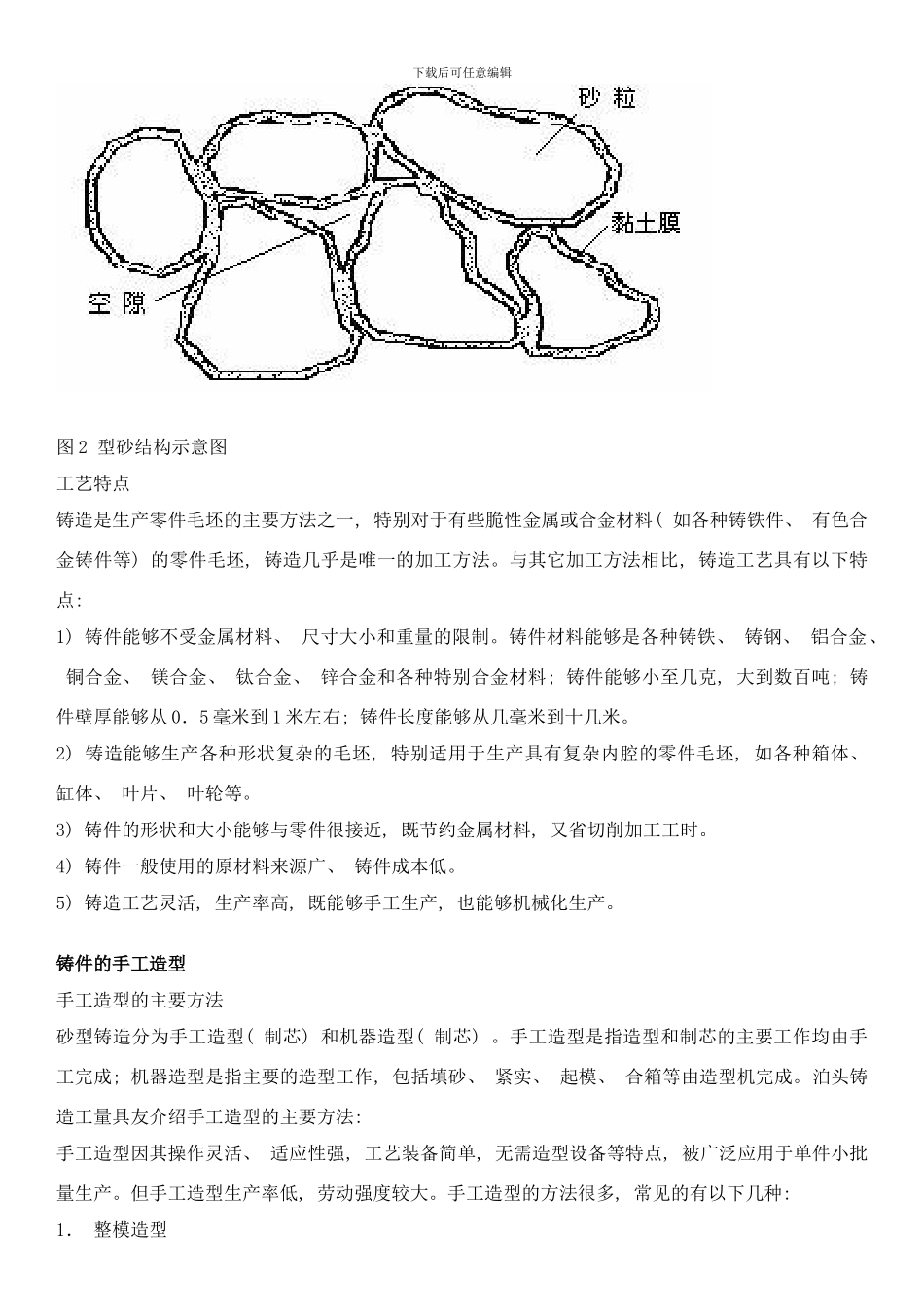

下载后可任意编辑 图 2 型砂结构示意图工艺特点铸造是生产零件毛坯的主要方法之一, 特别对于有些脆性金属或合金材料( 如各种铸铁件、 有色合金铸件等) 的零件毛坯, 铸造几乎是唯一的加工方法
与其它加工方法相比, 铸造工艺具有以下特点: 1) 铸件能够不受金属材料、 尺寸大小和重量的限制
