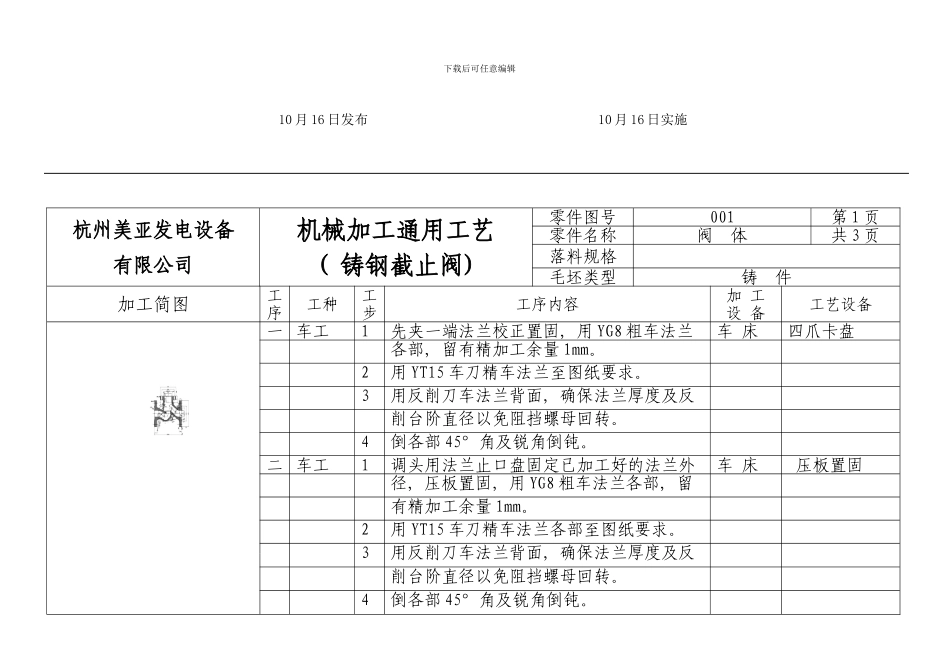

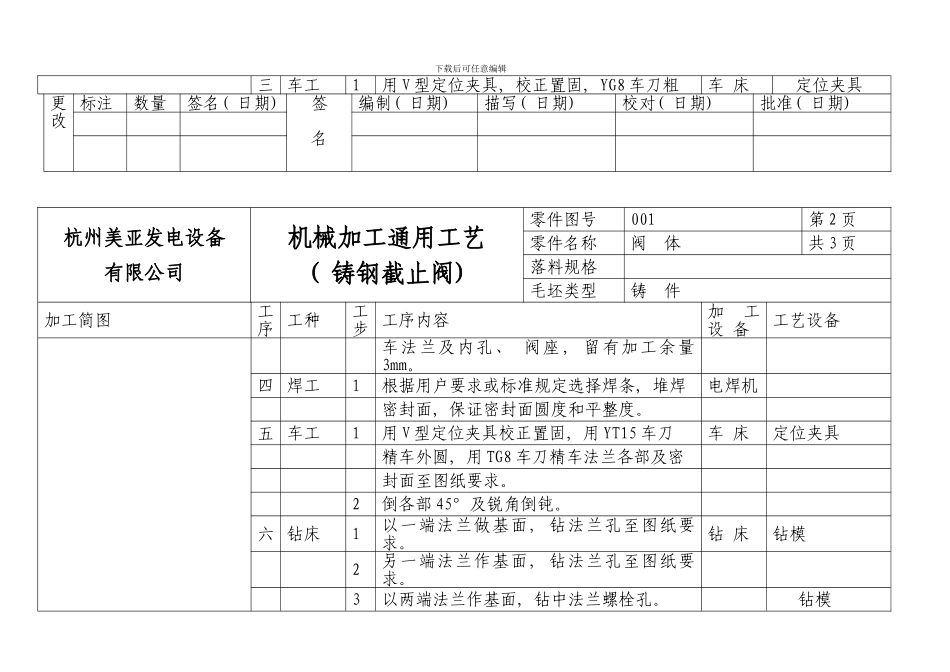

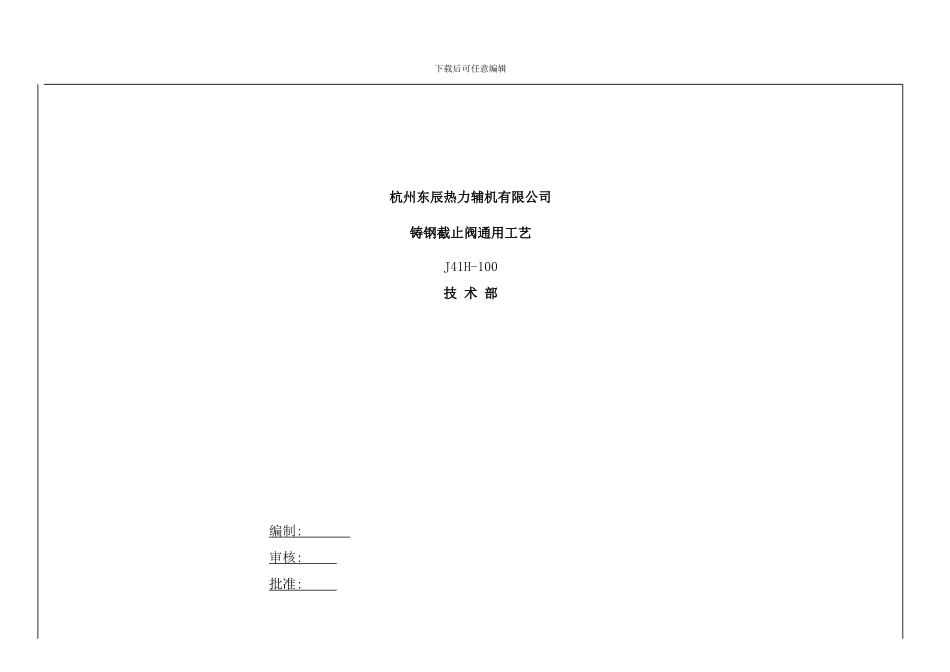

下载后可任意编辑杭州东辰热力辅机有限公司铸钢截止阀通用工艺J41H-100技 术 部编制 : 审核 : 批准 : 下载后可任意编辑 10 月 16 日发布 10 月 16 日实施杭州美亚发电设备有限公司机械加工通用工艺( 铸钢截止阀) 零件图号001第 1 页零件名称阀 体共 3 页落料规格毛坯类型铸 件加工简图工序工种工步工序内容加 工 设 备工艺设备一 车工1先夹一端法兰校正置固, 用 YG8 粗车法兰车 床四爪卡盘各部, 留有精加工余量 1mm。2用 YT15 车刀精车法兰至图纸要求。3用反削刀车法兰背面, 确保法兰厚度及反削台阶直径以免阻挡螺母回转。4倒各部 45°角及锐角倒钝。二 车工1调头用法兰止口盘固定已加工好的法兰外车 床 压板置固径, 压板置固, 用 YG8 粗车法兰各部, 留有精加工余量 1mm。2用 YT15 车刀精车法兰各部至图纸要求。3用反削刀车法兰背面, 确保法兰厚度及反削台阶直径以免阻挡螺母回转。4倒各部 45°角及锐角倒钝。下载后可任意编辑三 车工1用 V 型定位夹具, 校正置固, YG8 车刀粗车 床 定位夹具更改标注数量签名( 日期) 签名编制( 日期) 描写( 日期) 校对( 日期) 批准( 日期) 杭州美亚发电设备有限公司机械加工通用工艺( 铸钢截止阀) 零件图号001第 2 页零件名称阀 体共 3 页落料规格毛坯类型铸 件加工简图工序 工种工步 工序内容加 工 设 备工艺设备车法兰及内孔、 阀座, 留有加工余量3mm。四 焊工1根据用户要求或标准规定选择焊条, 堆焊电焊机密封面, 保证密封面圆度和平整度。五 车工1用 V 型定位夹具校正置固, 用 YT15 车刀车 床定位夹具精车外圆, 用 TG8 车刀精车法兰各部及密封面至图纸要求。2倒各部 45°及锐角倒钝。六 钻床1以一端法兰做基面, 钻法兰孔至图纸要求。钻 床钻模2另一端法兰作基面, 钻法兰孔至图纸要求。3以两端法兰作基面, 钻中法兰螺栓孔。 钻模下载后可任意编辑七 打磨工1阀体的任何不加工表面都需进行打磨光磨磨光机八 钳工1 研磨密封面先用2 号砂纸粗磨, 再用 0更改标注 数量签名( 日期) 签 名编制( 日期) 描写( 日期) 校对( 日期) 批准( 日期) 杭州美亚发电设备有限公司机械加工通用工艺( 铸钢截止阀) 零件图号002第 1 页零件名称阀 盖共 1 页落料规格毛坯类型铸 件加工简图工序工种工步工序内容加 工设 备工艺设备一车工1先用 YG8 车刀粗车法兰端的外圆, 端面及车 床四爪卡盘校...
