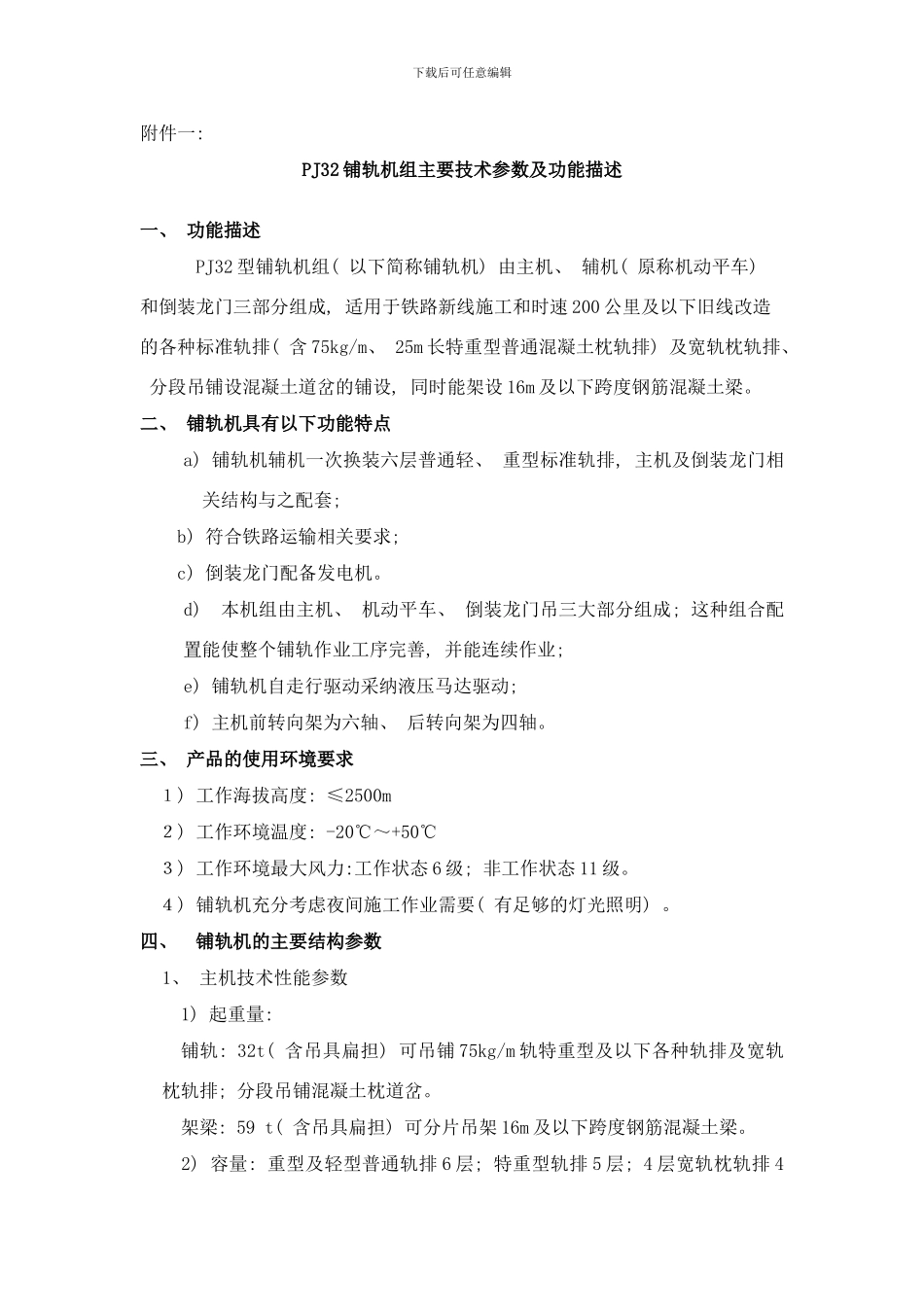

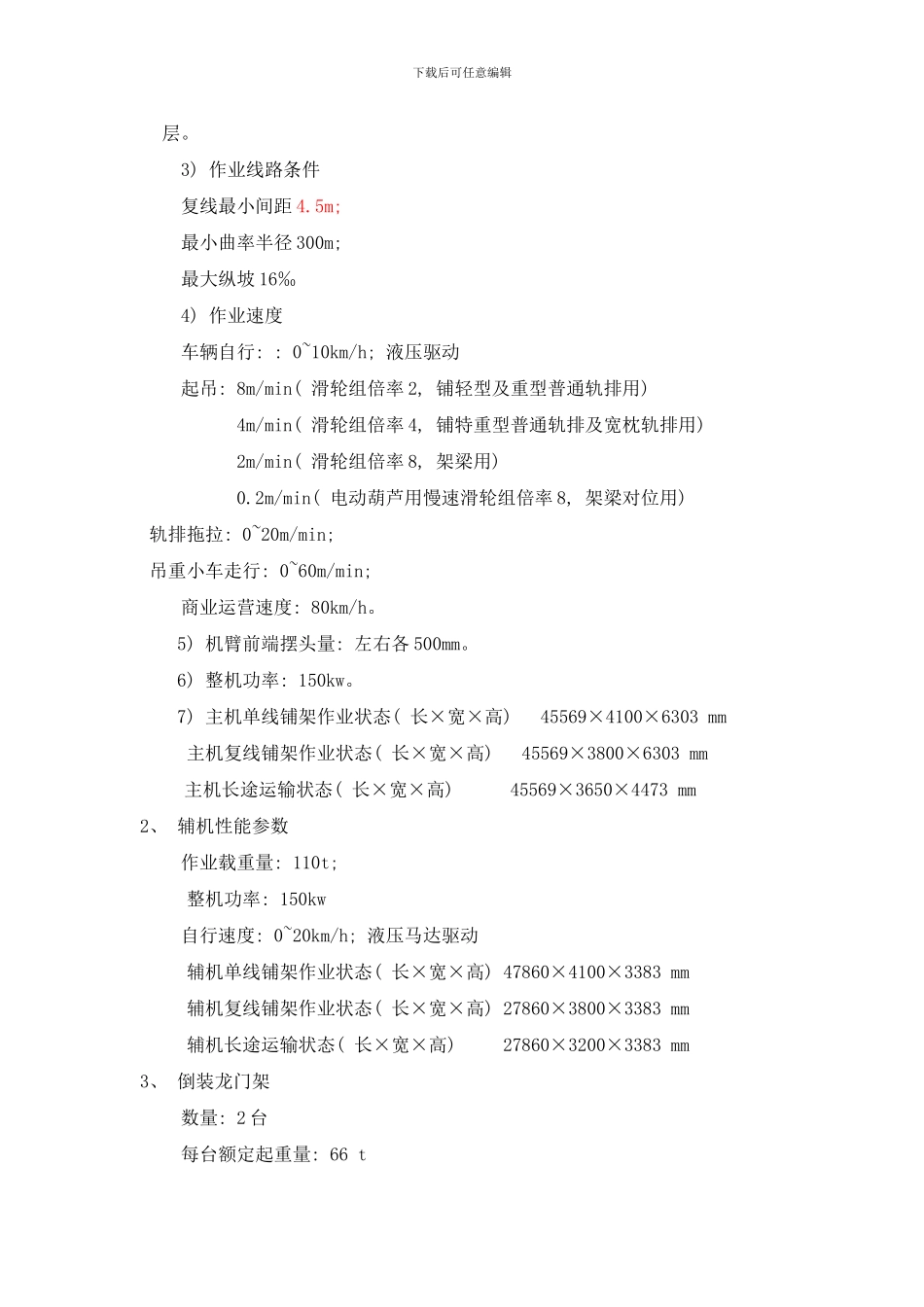

下载后可任意编辑附件一: PJ32 铺轨机组主要技术参数及功能描述一、 功能描述PJ32 型铺轨机组( 以下简称铺轨机) 由主机、 辅机( 原称机动平车) 和倒装龙门三部分组成, 适用于铁路新线施工和时速 200 公里及以下旧线改造的各种标准轨排( 含 75kg/m、 25m 长特重型普通混凝土枕轨排) 及宽轨枕轨排、 分段吊铺设混凝土道岔的铺设, 同时能架设 16m 及以下跨度钢筋混凝土梁。二、 铺轨机具有以下功能特点a) 铺轨机辅机一次换装六层普通轻、 重型标准轨排, 主机及倒装龙门相关结构与之配套; b) 符合铁路运输相关要求; c) 倒装龙门配备发电机。d) 本机组由主机、 机动平车、 倒装龙门吊三大部分组成; 这种组合配置能使整个铺轨作业工序完善, 并能连续作业; e) 铺轨机自走行驱动采纳液压马达驱动; f) 主机前转向架为六轴、 后转向架为四轴。三、 产品的使用环境要求１) 工作海拔高度: ≤2500m２) 工作环境温度: -20℃～+50℃ ３) 工作环境最大风力:工作状态 6 级; 非工作状态 11 级。 ４) 铺轨机充分考虑夜间施工作业需要( 有足够的灯光照明) 。四、 铺轨机的主要结构参数1、 主机技术性能参数1) 起重量: 铺轨: 32t( 含吊具扁担) 可吊铺 75kg/m 轨特重型及以下各种轨排及宽轨枕轨排; 分段吊铺混凝土枕道岔。架梁: 59 t( 含吊具扁担) 可分片吊架 16m 及以下跨度钢筋混凝土梁。 2) 容量: 重型及轻型普通轨排 6 层; 特重型轨排 5 层; 4 层宽轨枕轨排 4下载后可任意编辑层。3) 作业线路条件复线最小间距 4.5m; 最小曲率半径 300m; 最大纵坡 16‰4) 作业速度车辆自行: : 0~10km/h; 液压驱动起吊: 8m/min( 滑轮组倍率 2, 铺轻型及重型普通轨排用) 4m/min( 滑轮组倍率 4, 铺特重型普通轨排及宽枕轨排用) 2m/min( 滑轮组倍率 8, 架梁用) 0.2m/min( 电动葫芦用慢速滑轮组倍率 8, 架梁对位用) 轨排拖拉: 0~20m/min; 吊重小车走行: 0~60m/min; 商业运营速度: 80km/h。5) 机臂前端摆头量: 左右各 500mm。6) 整机功率: 150kw。7) 主机单线铺架作业状态( 长×宽×高) 45569×4100×6303 mm 主机复线铺架作业状态( 长×宽×高) 45569×3800×6303 mm主机长途运输状态( 长×宽×高) 45569×3650×4473 mm2、 辅机性能参数作业载重量: 110t; 整机功率: 150kw自行速度: 0~20km/h; 液压马达驱动辅机单线铺架作业状态( 长×宽×高)...
