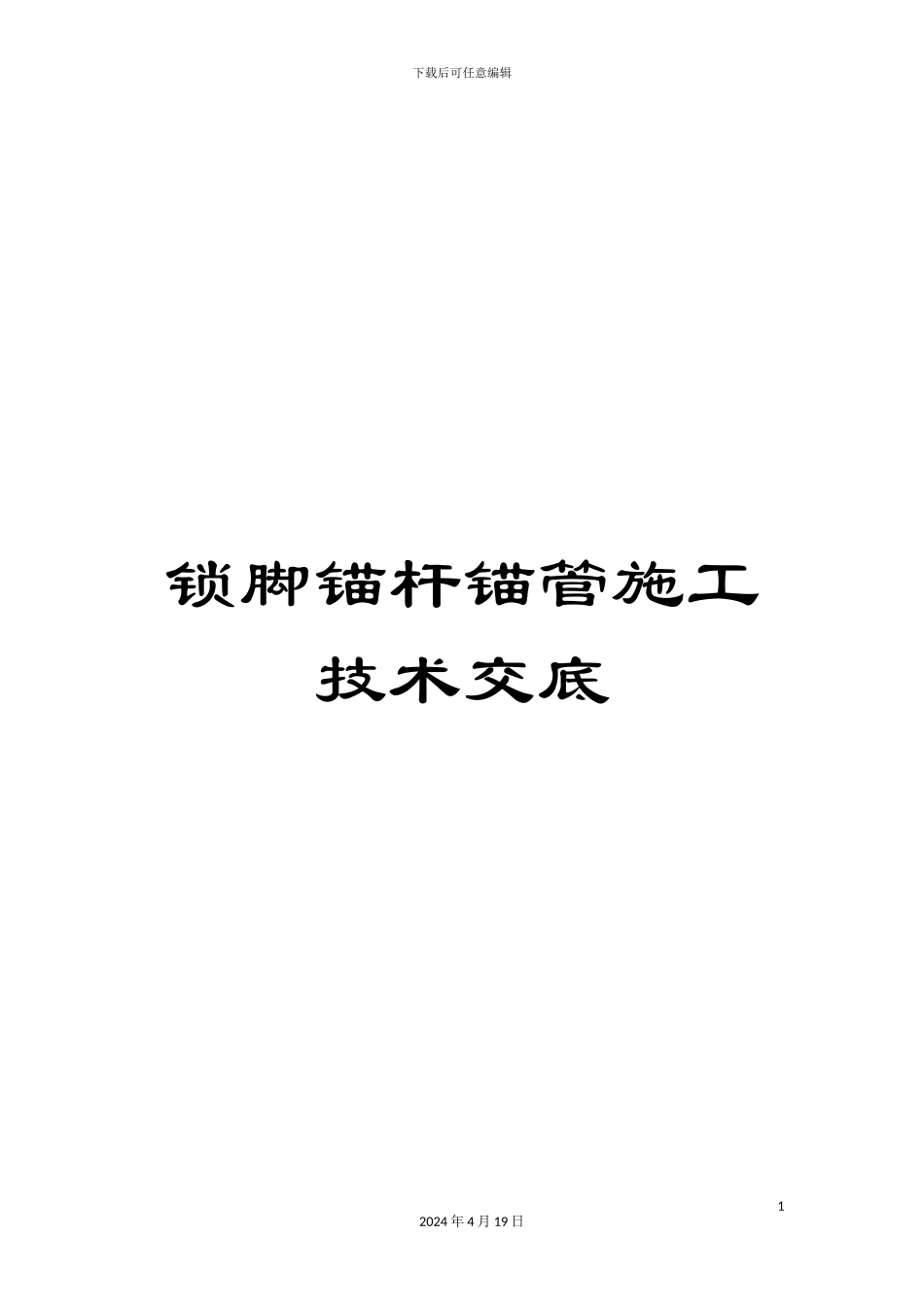

锁脚锚杆锚管施工技术交底VIP专享

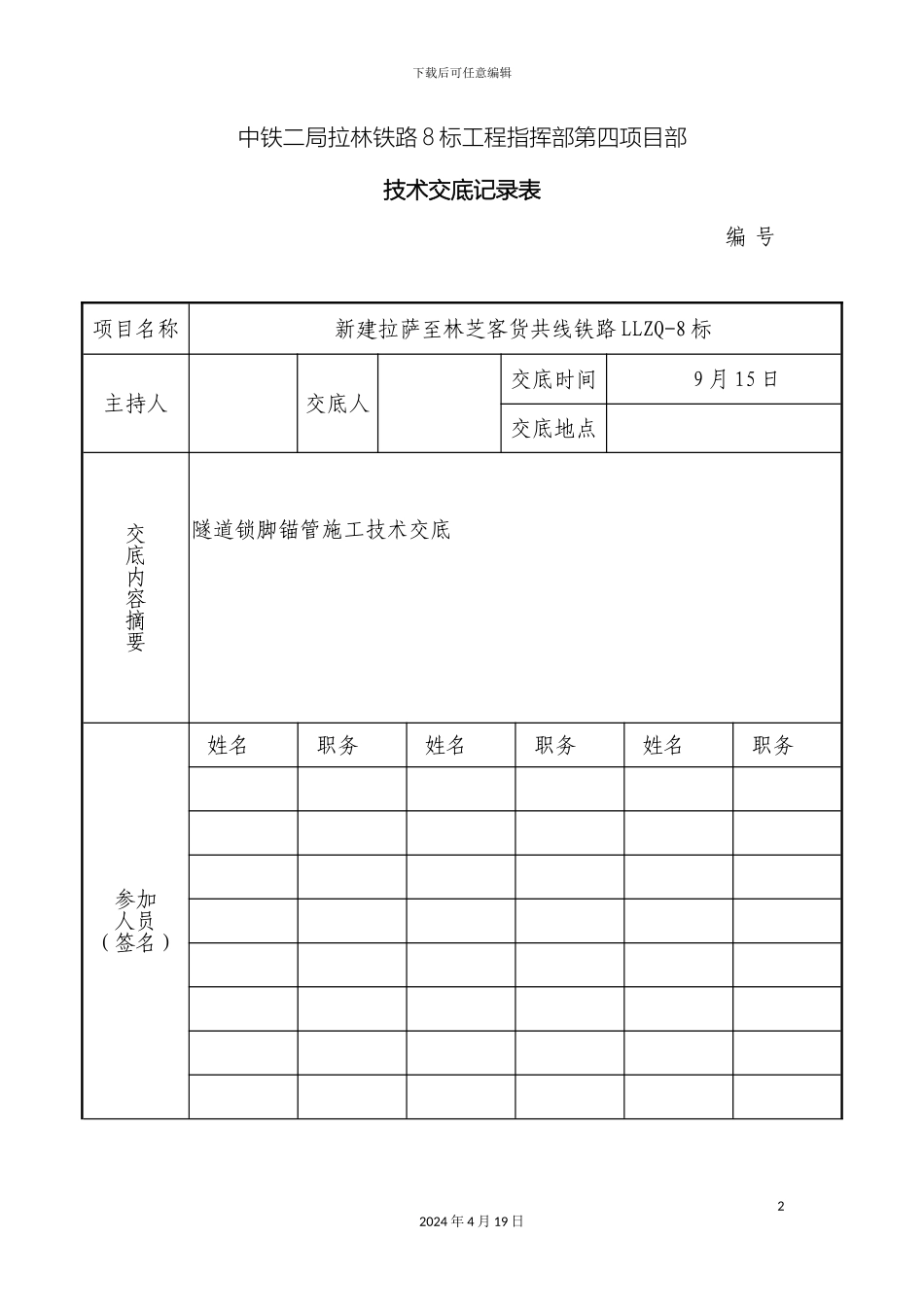

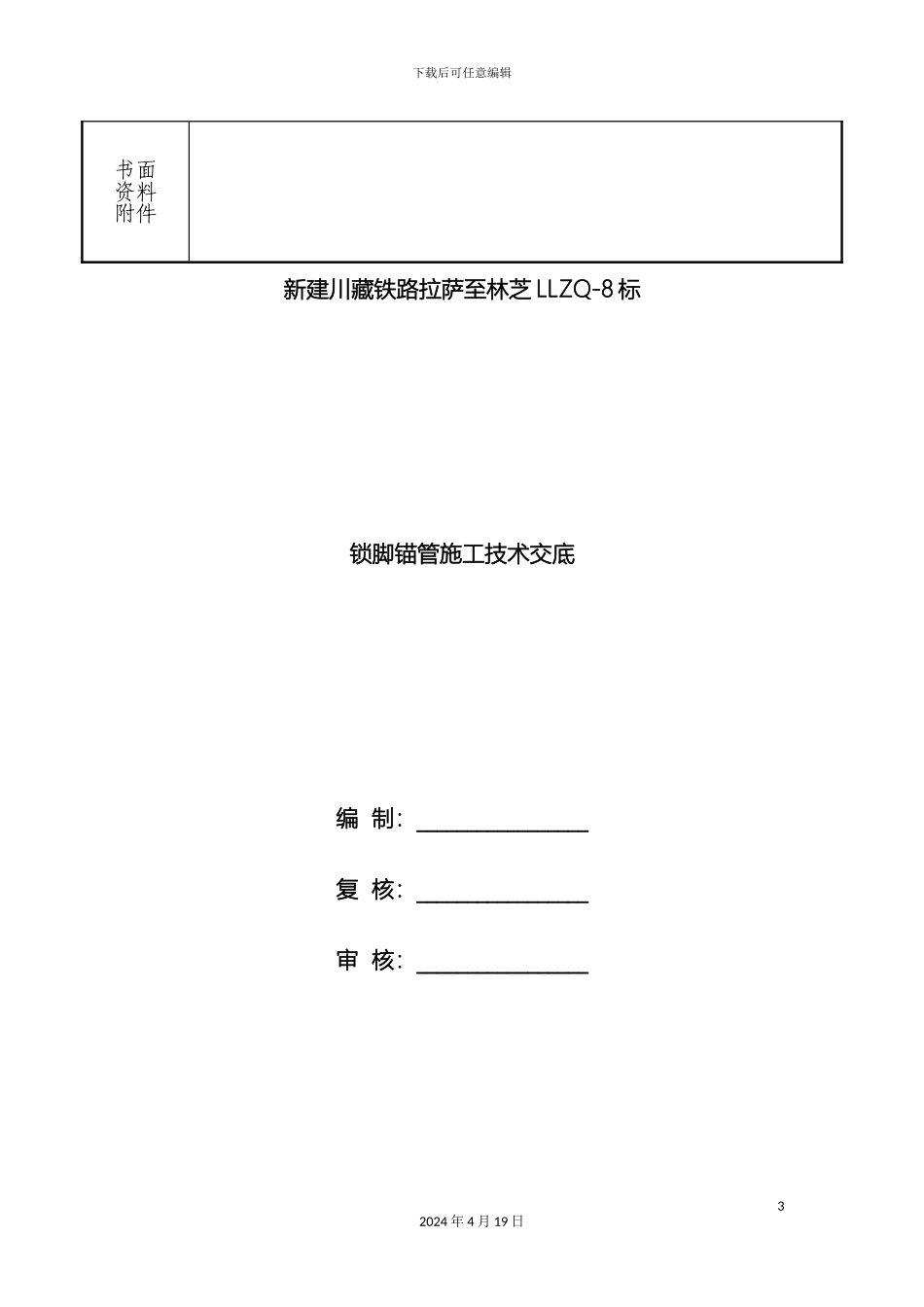

下载后可任意编辑锁脚锚杆锚管施工技术交底12024 年 4 月 19 日下载后可任意编辑中铁二局拉林铁路 8 标工程指挥部第四项目部技术交底记录表编 号 项目名称新建拉萨至林芝客货共线铁路 LLZQ-8 标主持人交底人交底时间 9 月 15 日交底地点交底内容摘要隧道锁脚锚管施工技术交底参加人员（签名）姓名职务姓名职务姓名职务22024 年 4 月 19 日下载后可任意编辑书面资料附件新建川藏铁路拉萨至林芝 LLZQ-8 标锁脚锚管施工技术交底编 制：_________________复 核：_________________审 核：_________________32024 年 4 月 19 日下载后可任意编辑中铁二局拉林铁路 LLZQ-8 标段指挥部四项目部 8 月42024 年 4 月 19 日下载后可任意编辑隧道锁脚锚管施工技术交底一、编制目的由于隧道采纳台阶法施工开挖，拱部拱架安装后，临时不能封闭成环，安全质量隐患大，锁脚锚管经过约束其沿洞轴方向的转动自由度，合理的锚管长度和打入角度不但有利于限制围岩的变形，而且有助于支护结构承载力的发挥。二、编制依据（1）《铁路隧道工程施工技术指南》（TZ204- ）；（2）《铁路隧道工程施工质量验收标准》（TB10417- ）；（3）朗镇 2#隧道、则弄隧道设计图。三、适用范围中铁二局拉林铁路 LLZQ-8 标段指挥部四项目部朗镇 2 号隧道、则弄隧道。四、技术要求及工艺流程1. 技术要求：锚管施作时其规格型号、长度及根数必须符合52024 年 4 月 19 日下载后可任意编辑设计要求（规格型号 Φ42 t=3.5mm 热轧无缝钢管，每根长 4 米，每拱脚部位设置两根，每榀拱架设计八根。施工中若有必要，可按现场情况增加锚管个数，确保拱架加固牢靠）。2. 工艺流程立拱架→钻孔→验收孔深→锚管制作及安装→U 型或 L 型卡筋焊接固定1）立架：根据设计要求立钢架2）钻孔：立架后即时进行锁脚锚管施工，钻孔前先标识出需钻孔的位置，钻孔角为 20°进行钻孔，位置位于拱脚上方 30cm 处，钻孔深度大于锚管锚固长度的 95%，但超长值不大于 10cm。3）锚管制作及安装：采纳 Φ42 壁厚 3.5mm 热轧无缝钢管，安装时用凿岩机直接将钢管打入孔中。4 ） Φ22L 型 卡 筋 焊 接 固 定 , 要 求 钢 筋 与 锚 杆 搭 接 10 倍62024 年 4 月 19 日下载后可任意编辑d（22cm）单面满焊，且与钢架双面满焊。五、安全、质量保证措施1．安全保证措施1）钻孔前，检查工作环境的安全状态，在确认安全的情况下，进...
