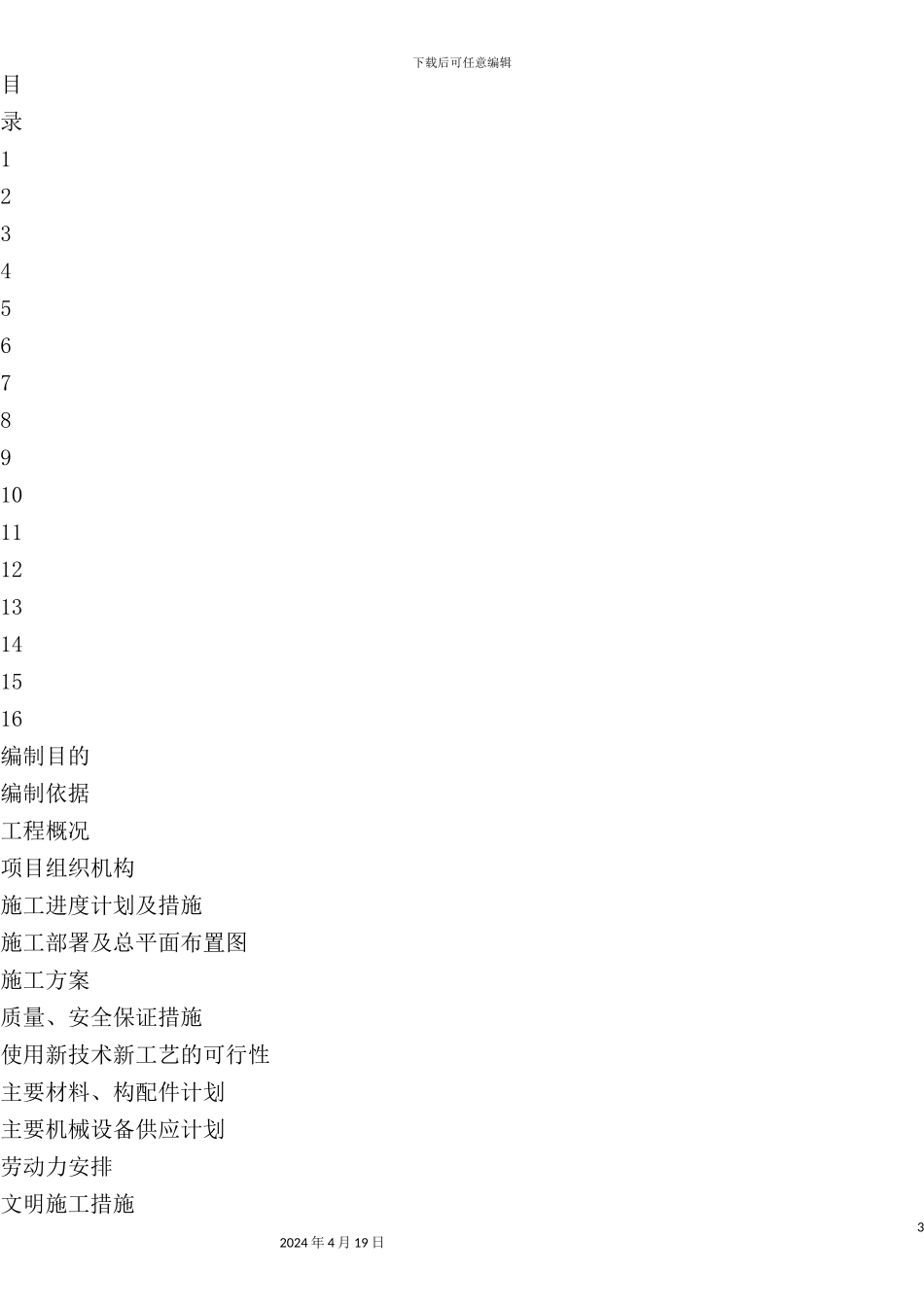

下载后可任意编辑锅炉房管道安装部分施工组织设计方案12024 年 4 月 19 日下载后可任意编辑施工组织设计22024 年 4 月 19 日下载后可任意编辑目录12345678910111213141516编制目的编制依据工程概况项目组织机构施工进度计划及措施施工部署及总平面布置图施工方案质量、安全保证措施使用新技术新工艺的可行性主要材料、构配件计划主要机械设备供应计划劳动力安排文明施工措施32024 年 4 月 19 日下载后可任意编辑冬季施工措施工程资料整理附录 1:项目组织机构图附录 2:施工进度计划表附录 3:总平面布置图-1-42024 年 4 月 19 日下载后可任意编辑1编制目的为了有计划、有组织、保质保量的完成工程项目,为了强化项目管理、提高组织管理水平、保证按期竣工、保证全面履行合同,特编制本施工组织设计。2编制依据1) 招标文件、施工图及其它相关文件。2)<工业金属管道工程施工及验收法律规范>(GB50235)3)<现场设备工业管道焊接工程施工及验收法律规范>(GBJ236)4)<城市供热管网工程施工及验收法律规范>(GJJ28)5)<工业设备、管道防腐蚀工程施工及验收法律规范>(HGJ229)6)<工业设备及管道绝热工程施工及验收法律规范>(GBJ126)7)<室外热力管道地沟>(03R411)8)<输送流体用无缝钢管>(GBT8163)9)<地沟及盖板>(02J331)10)<室外热力管道支座>(97R412)11)<室外热力管道安装(地沟敷设)>(03R411)12)<国家水准测量法律规范>(GB50026)13)<施工现场临时用电安全技术法律规范>(GBJ46)14)<建筑机械安全技术法律规范>(GBJ33)15) 相关标准图集16)工程施工经验17)施工现场实际情况-2-52024 年 4 月 19 日下载后可任意编辑3工程概况本项目为科研东区热力外管线工程(1、2、3 段)地沟土建与管道安装工程,及锅炉房热力外线管道安装部分。1 段自锅炉房热力检查井 RJ3 至科研区西门外 RJ14 处,总长约 650m,为原有热力地沟管道改造。工程主要内容为:地面拆除,地沟覆土开挖,沟盖板拆除,拆除原有 DN100 凝聚水管道及其支架,地沟壁加高,预埋件及新支架制安,新敷设 DN350 蒸汽管、DN125 凝聚水管,润天小区双路供汽处地沟砌筑及管道安装,新旧管道碰头,管道及支架、支座除锈刷漆,管道清洗吹扫及水压试验,拆除地沟内原有管道的保温,地沟内所有管道防腐保温,沟盖板恢复,地面恢复,绿化恢复等施工内容。3 段自科研区西门外检查井 RJ14 处至福源小区围墙、锦天大楼室外阀门井,总长约 650m,为新建热力管线。工程主要内容为:地面障碍物拆除,地沟土方...
